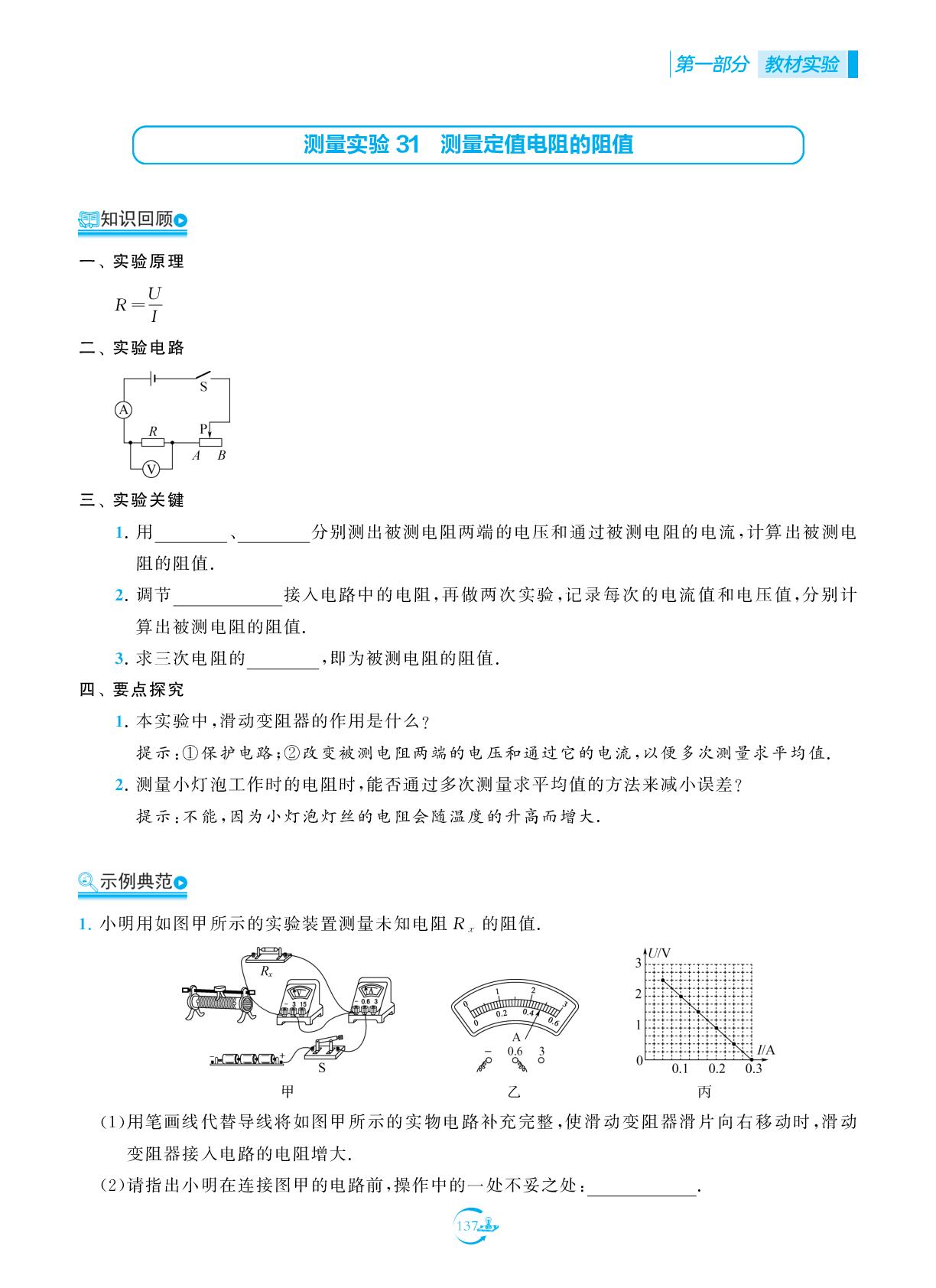

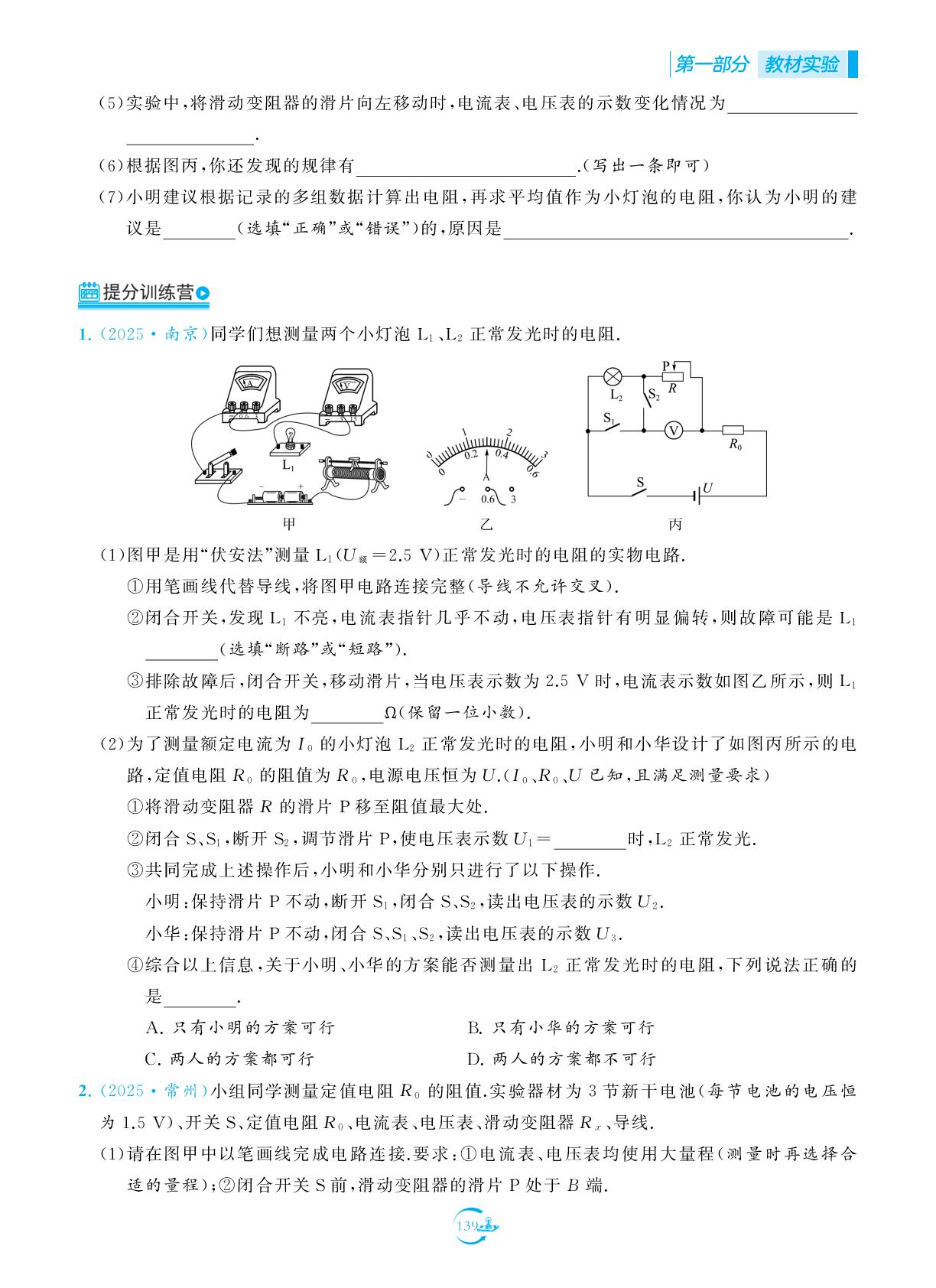

第一部分教材实验 测量实验31测量定值电阻的阻值 嗣知识回顾。 一、实验原理 R号 二、实验电路 A 三、实验关键 1.用 分别测出被测电阻两端的电压和通过被测电阻的电流，计算出被测电 阻的阻值。 2.调节 接入电路中的电阻，再做两次实验，记录每次的电流值和电压值，分别计 算出被测电阻的阻值， 3.求三次电阻的 ,即为被测电阻的阻值 四、要点探究 1.本实验中，滑动变阻器的作用是什么？ 提示：①保护电路；②改变被测电阻两端的电压和通过它的电流，以便多次测量求平均值 2.测量小灯泡工作时的电阻时，能否通过多次测量求平均值的方法来减小误差？ 提示：不能，因为小灯泡灯丝的电阻会随温度的升高而增大 Q示例典范0 1.小明用如图甲所示的实验装置测量未知电阻R，的阻值. 3 0.2 0.10.20.3 甲 乙 丙 (1)用笔画线代替导线将如图甲所示的实物电路补充完整，使滑动变阻器滑片向右移动时，滑动 变阻器接入电路的电阻增大. (2)请指出小明在连接图甲的电路前，操作中的一处不妥之处： 37 中考得高分物理实验与探究 (3)实验时，将滑动变阻器的滑片从阻值最大处移到最小处的过程中，发现电流表示数逐渐变大，但未 超过量程，电压表始终无示数，经检查是电压表出现了故障，故障是电压表发生了 (4)闭合开关后，发现电压表指针向左偏转，原因是 (5)闭合开关后，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压， 造成这一现象的原因可能是 (6)排除故障后，闭合开关，改变未知电阻R,两端的电压，进行了三次测量，在第三次测量中电流 表的示数如图乙所示，为 A. (7)下表是小明记录数据的表格，其不足之处是 ;根据三次实验数据可得， 未知电阻R,的阻值为 Ω（保留一位小数） 实验次数 电压/V 电流/A 未知电阻/2 1 1.5 0.32 4.7 2 2 0.4 6 3 2.5 (8)若有两个滑动变阻器R1(523A)、R2(102A)可供选取，则由表中数据可知，本实验选 用的滑动变阻器是 (选填“R,”或“R2”). (9)另一组同学进行实验时，根据自己所记录的实验数据绘制了如图丙所示的I图像；结果发 现绘制的I图像和其他组绘制的图像不同，原因是 ;根据图像可计 算出待测电阻R= 2. 2.小方利用图甲所示的装置测量小灯泡的电阻，电源电压恒为6V,选用的小灯泡标有“2.5V”字样. ↑IIA 0. 0.3 3 U/V 甲 丙 (1)请在图甲中用笔画线代替导线将电路连接完整， (2)闭合开关后，发现小灯泡不发光，则接下来合理的操作是 A.断开开关，更换小灯泡 B.移动滑动变阻器的滑片，观察小灯泡是否发光 (3)若在上述操作后小灯泡仍不发光，电流表有示数，则可能是因为小灯泡发生了 (选填 “短路”或“断路”). (4)排除故障后，闭合开关，调节滑片到某一位置后，电压表的示数如图乙所示，为 V;此 时应向 (选填“左”或“右”)移动滑动变阻器的滑片，使小灯泡正常发光；记录电压表 和电流表的示数，并绘制成如图丙所示的I-U图像，根据图像可计算出，小灯泡正常发光时的 电阻是 2. 38 第一部分教材实验 (5)实验中，将滑动变阻器的滑片向左移动时，电流表、电压表的示数变化情况为 (6)根据图丙，你还发现的规律有 .(写出一条即可) (7)小明建议根据记录的多组数据计算出电阻，再求平均值作为小灯泡的电阻，你认为小明的建 议是 （选填“正确”或“错误”)的，原因是 盥提分训练营· 1.(2025·南京)同学们想测量两个小灯泡L1、L2正常发光时的电阻， P 1 A 0.6 8 乙 丙 (1)图甲是用“伏安法”测量L1(U频=2.5V)正常发光时的电阻的实物电路， ①用笔画线代替导线，将图甲电路连接完整（导线不允许交叉） ②闭合开关，发现L1不亮，电流表指针几乎不动，电压表指针有明显偏转，则故障可能是L1 (选填“断路”或“短路”). ③排除故障后，闭合开关，移动滑片，当电压表示数为2.5V时，电流表示数如图乙所示，则L1 正常发光时的电阻为 2(保留一位小数). (2)为了测量额定电流为I。的小灯泡L2正常发光时的电阻，小明和小华设计了如图丙所示的电 路，定值电阻R。的阻值为R。,电源电压恒为U(I。、R。、U已知，且满足测量要求) ①将滑动变阻器R的滑片P移至阻值最大处， ②闭合S、S,断开S2,调节滑片P,使电压表示数U1= 时，L2正常发光. ③共同完成上述操作后，小明和小华分别只进行了以下操作 小明：保持滑片P不动，断开S1,闭合S、S2,读出电压表的示数U2. 小华：保持滑片P不动，闭合S、S1、S2,读出电压表的示数U3. ④综合以上信息，关于小明、小华的方案能否测量出工2正常发光时的电阻，下列说法正确的 是 A.只有小明的方案可行 B.只有小华的方案可行 C.两人的方案都可行 D.两人的方案都不可行 2.(2025·常州)小组同学测量定值电阻R。的阻值.实验器材为3节新干电池（每节电池的电压恒 为1.5V)、开关S、定值电阻R。、电流表、电压表、滑动变阻器R,、导线， (1)请在图甲中以笔画线完成电路连接.要求：①电流表、电压表均使用大量程（测量时再选择合 适的量程)；②闭合开关S前，滑动变阻器的滑片P处于B端. 139 中考得高分物理实验与探究 a 甲 (2)闭合开关S,发现电流表有示数，电压表无示数，电路故障可能是 (3)排除电路故障，移动滑动变阻器的滑片P,测得多组数据，如下表所示.进行实验①时，电压表 的示数如图乙所示，请将表格填写完整， 实验序号 ① ② ③ 0 Uo/V 2.8 4.5 Io/A 0.1 0.2 0.3 Ro/Q 14 15 R。的平均值/2 (4)用该定值电阻R。、额定电压为5V的灯泡L连接电路，如图丙所示，灯泡的I-U图像如图丁 所示.闭合开关S,灯泡的实际功率为其额定功率的2，则电源电压为 A 0.6 0.4 0.2 U/V 丙 3.小红用如图1所示的电路测量定值电阻Rx的阻值. ×0.1 ×10 ×100 图1 图2 图3 图4 (1)在图1中连接错误的那根导线上打“X”,并改正（要求滑片P左移时，电流表示数变大）. (2)正确连接电路，闭合开关后，发现无论怎样移动滑动变阻器的滑片P,电流表始终无示数，电 压表示数接近电源电压，其原因是 排除故障后，移动滑片P,当电 压表示数为1.5V时，电流表示数如图2所示，则定值电阻R,= 2.小红认为电阻值 x40 第一部分教材实验 已经测出，便开始整理实验器材，她的实验中不足之处是 (3)小红继续测量小灯泡的阻值，但发现电压表损坏，于是找来一个电阻箱，设计了如图3所示电 路，操作如下：①将待测的小灯泡接入电路中M、N两点间，闭合开关，电流表示数为I;②取 下小灯泡，将电阻箱接入M、V两点间，调节电阻箱，使 ,此时电阻箱 示数如图4所示，则小灯泡的阻值为 2. 4.(2024·南京玄武二模)同学们测定值电阻R1和R2的阻值. 实验序号 1 3 3 4 5 电压U/V 1.0 1.2 1.5 1.8 2.5 电流I/A 0.10 0.155 0.28 0.24 甲 (1)图甲为伏安法测量定值电阻R!阻值的电路，电源电压为3V ①图甲中有一根导线连接错误，请你在错误的导线上画“×”，并改正. ②正确连接电路后，测得5组电压表示数U和电流表示数I的数据，并记入表中，第2次实 验中电流表示数如图乙所示，为 A.分析可知，不可能通过以上实验获得的数据有 (选填实验序号) ③滑动变阻器R2的最大阻值至少为 2. (2)用如图丙所示的电路测Rx2的阻值.定值电阻R。的阻值已知，R为电阻箱，电源电压恒定. 内 ①闭合开关S,将电压表接在b、d两点之间，记录电压表示数为U,此时电阻箱的阻值为R1； ②再将电压表接在α、c两点之间，调节电阻箱，使电压表示数仍为U,此时电阻箱的阻值 为R2; ③则R2= (用Ro、R1R2表示) 5.小明和小华一起做“伏安法测电阻”的实验 U/V 2.5 M N 0.51A 甲 乙 丙 入 (1)他们选用的器材如图甲所示，请你用笔画线代替导线将实物电路连接完整，要求：滑动变阻器 的滑片向右移动时电流表的示数变大 (2)连接电路之前，应该 开关，检查电表指针是否 1 中考得高分物理实验与探究 (3)闭合开关后，小明发现两个电表均无示数.为了查找故障，他将电压表拆下，保持电路其他部 分连接完好，再将电压表分别接在电源、待测电阻R,、滑动变阻器两端，然后闭合开关，发现 电压表只有接在待测电阻R,两端时无示数，则故障可能是 (4)排除故障后，小明和小华配合进行实验，并根据实验数据画出如图乙所示的图像，由图像可 知，该待测电阻R,的阻值为 2. (5)利用电压表可以直接测量电压的大小，能否把电压表改装为间接测量电阻大小的仪表呢？小 明和小华经过思考，分别设计了如图丙、丁所示的方案（电源电压恒定不变），并进行了以下操 作和分析. ①小明在电路的M、N两点之间接入一个电阻箱，闭合开关，调节旋钮使它 58 wTo 接入电路的阻值分别为52、82、202，发现电压表指针分别指向1.5V、 12 Q/v 2V、3V刻度线，于是他在表盘相应位置标出了电阻的数值，如图戊所示. 1 以此类推再标出其他刻度线，电压表就可以用来间接测量电阻值了，由以上 戊 数据可知：电源电压为 V,定值电阻R。的阻值为 2. ②小华的设计方案中所用器材的规格、电表选用的量程都与小明的完全相同，分析她的设计方 案可知：在保证器材安全的前提下，她改装后的电压表所能测的最小电阻值为 2. 。中考新考法0 1.(2024·苏州)用如图所示的电路测电阻R,的阻值，实验步骤如下 (1)将电压表接在B、C两点之间，闭合开关，将滑动变阻器滑片移到 b端，电阻箱R的阻值调为R1,使电压表和电流表示数为合适的值. (A (2)断开开关，将电压表右端由C点改接到D点 (3)闭合开关，调节 ,使两个电表的示数与步骤(1)中相同，此时电阻箱的阻值 为R2 (4)待测电阻的阻值R,= (5)若操作无误，反复调节始终无法实现两个电表的示数与步骤(1)中相同，原因可能有： 2.(2025·扬州)小明用电压表和电流表测量定值电阻R的阻值. ↑I/A 0. 0.2 10 0.1 01.02.00 图1 图2 图3 (1)如图1所示，请用笔画线代替导线将电路连接完整. (2)正确连接好电路，闭合开关，移动滑动变阻器的滑片，发现电压表示数始终为零，电流表示数 42 第一部分教材实验 有变化，则故障是 .(写出一种可能的情况) (3)排除故障，闭合开关前，小明观察到电流表示数为0.04A,由于没有螺丝刀，无法调零，故继续 实验.当电流表示数为0.28A时，电压表示数如图2所示，为 V,则电阻R的阻值为 2.多次测量后，为了画出通过电阻R的电流随它两端电压变化的关系图像，应注意 (4)小明画出了如图3所示的图像，发现图线与纵轴交点的纵坐标为0.04A,此数值恰好与电流 表未调零时的示数相同，他认为这是一种巧合.他的观点是否正确？ ,请说明理由： 3.(2025·镇江)小华在实验室中测量铅笔芯的电阻大小.测量电路如图1所示，电源电压为4.5V. U八V A Rx A 铅笔芯 电 4.5V电源 00.20.40.60.81.0/A 图1 图2 图3 图4 (1)闭合开关前，图1中的滑动变阻器滑片应置于最 端。 (2)请按照图1的电路图将图2的实物图连接完整. (3)将滑动变阻器滑片从初始位置移动到另一端，逐次记录电压表示数U和电流表示数I,完成后作出 U-1图像，如图3所示，由图可知，铅笔芯的阻值为 Ω，滑动变阻器的最大阻值为 2 (4)小华想用实验室一只刻度线清晰，但所标数字模糊不清的电流表A,制作一个可直接测定电 阻的仪器，他设计的电路如图4所示，电路中电源电压恒定且未知，操作如下. ①在α、b接线柱间接入导线，闭合开关，移动滑动变阻器滑片，直到电流表指针指到最大 刻度； ②保持滑片位置不变，α、b间改接入10Ω的定值电阻，此时电流表指针偏转到最大刻度的 处： ③取下αb间的定值电阻，接入待测电阻，电流表指针偏转到最大刻度的 一处，可知待测电阻 的大小为 2； ④在电流表表盘刻度线处标相应的电阻值，则电阻值分布是 (选填“均匀”或“不均 匀”)的.解析：(1)为了保护电路，连接电路时，开关应该断开.(2)当滑片 P向左滑动时，电流表示数变小，说明滑动变阻器接入电路的电 阻变大，故选用滑动变阻器的右下接线柱接入电路中，如答图 所示.(3)由题图乙可知，电压表选用小量程，分度值为0.1V,示 数为2.4V:研究电流与电阻的关系时要控制定值电阻两端的 电压不变，故将102的电阻换成82的电阻后，应使电压表的 示数与前一次相同.(4)定值电阻两端的电压Uv=2.4V,则滑 动变阻器两端的电压U播=4.5V一2.4V=2.1V,根据欧姆定 律可知，U=IR,因为U>Uv>U潘，所以c是电流与总电阻的关 系图线，b是电流与定值电阻的关系图线，a是电流与滑动变阻 器接入电路的电阻的关系图线，阴影部分的面积S=IR。 R定=U一Uv=U清，即阴影部分的面积表示滑动变阻器两端的 电压.(5)当电压表示数调至U。时，根据串联电路分压规律可 知，滑动变阻器两端的电压U=4.5V一U。,电路中的最大电流 和量小电流分别为1人=会1=n根器户=1可知滑 U。 动变阻器消耗的最大功率和最小功率之比太=大三】 U。 1大_425 I小U。 =之；由题图甲可知，电流表选用小量程，滑动变阻 102 器允许通过的最大电流为1A,则电路中最大电流为0.6A,当 选用的定值电阻阻值最小，且电路中电流最大时，定值电阻两 端的电压最大，故定值电阻两端电压最大为Uv大=I大R定小= 0.6A×42=2.4V;当选用的定值电阻阻值最大，且滑动变阻 器接入电路的电阻最大时，定值电阻两端的电压最小，根据欧 姆定律及串联电路电流规律可得，0在=)。。小，解得 U小=1.5V;故为顺利完成四次实验，定值电阻两端的电压需 要控制在1.5一2.4V范围内. 测量实验31测量定值电阻的阻值 【知识回顾】 电压表电流表滑动变阻器平均值 【示例典范】 1.(1)如图所示(2)开关是闭合的(3)断路(4)电压表的 正、负接线柱接反了(5)电阻R,断路(6)0.48(7)没有 设计“电阻的平均值”一栏5.0(8)R:(9)电压表并联在 滑动变阻器两端10 S 解析：(1)滑动变阻器要“一上一下”串联接入电路，要使滑动 变阻器滑片向右移动时，滑动变阻器接入电路的电阻增大， 应将左下接线柱接入电路，如答图所示.(2)为保护电路，连接 35 电路前，开关应断开，题图甲中开关是闭合的，是错误的操作， (3)将滑动变阻器的滑片从阻值最大处移到阻值最小处的过 程中，发现电流表示数逐渐变大，但未超过量程，则电路通 路，电压表始终无示数，说明电压表断路，若电压表短路，会 导致滑动变阻器的滑片从阻值最大处移到阻值最小处的过 程中，电流超过电流表量程，(4)闭合开关后，发现电压表指针 向左偏转，原因是电压表的正、负接线柱接反了，(5)闭合开 关，发现电流表没有示数，电压表示数始终接近电源电压，则 故障可能是与电压表并联的电阻R,断路.(6)由题图乙可知， 电流表的量程是“0~0.6A”,分度值是0.02A,示数是0.48A. (7)实验中要多次测量取平均值来减小误差，题表中没有设计 “电阻的平均值”一栏；根据欧姆定律可以计算出，第3次实验 时电阻的阻值R二号-5X5,20,则定值电阻的阻值 R,=Rn+Re+R=4,70+5n+5.20≈5.0n(8)-节干 3 3 电池的电压为1.5V,电源由三节干电池组成，则电源电压是 4.5V,由题表数据可知，当电路中电流是0.32A时，定值电 阻两端的电压是1.5V,滑动变阻器两端的电压U潘1=U U1=4.5V-1.5V=3V,滑动变阻器接入电路的阻值R潘1= U1=3V 1=0.32A≈9.40>50，所以应选用滑动变阻器R. (9)定值电阻与滑动变阻器串联，当电路电流变小时，定值电 阻两端的电压变小，由串联电路电压的规律可知，滑动变阻 器两端的电压变大，由题图丙所示的U工I图像可知，电流越 小，电压表示数越大，所以原因是将电压表并联在滑动变阻器 两端了；由题图丙可知，I=0.05A时，电压表示数U清=2.5V, 电源电压U=IR+U清=0.05A×R+2.5V①，当I'=0.3A 时，电压表示数为零，电源电压J=I'R=0.3AXR②，联 立①②，解得R=10. 2.(1)如图所示（答案不唯一）(2)B(3)短路(4)1.9左 10(5)电流表的示数变大，电压表的示数变大(6)小灯泡 的电阻随小灯泡两端电压的增大而增大(7)错误小灯泡 的电阻不是定值，求平均值没有意义 沁 解析：(1)小灯泡的额定电压为2.5V,则电压表应选用“0 3V”量程，并联在小灯泡两端.(2)闭合开关后，发现小灯泡不 发光，可能是因为滑动变阻器接入电路的电阻太大，所以接 下来合理的操作是移动滑动变阻器的滑片，观察小灯泡是否 发光，B符合题意.(3)若在上述操作后小灯泡仍不发光，电流 表有示数，说明电路故障可能是小灯泡发生了短路.(4)由题 图乙可知，电压表量程为“0~3V”,分度值为0.1V,示数为 1.9V;此时小灯泡两端的电压小于其额定电压，要使小灯泡 正常发光，应减小滑动变阻器两端的电压，则滑动变阻器接 入电路的阻值应减小，故应向左移动滑动变阻器的滑片：由 题图丙可知，小灯泡两端的电压为2.5V时，通过小灯泡的电 流为0.25A,小灯泡正常发光时的电阻R1=元-0.25A U.2.5V 10Ω.(5)滑动变阻器的滑片向左移动时，滑动变阻器接入电 路的电阻变小，因为电源电压不变，所以电路中的电流变大 电流表示数变大；根据串联电路分压原理可知，滑动变阻器 接入电路的电阻变小时，其分得的电压变小，小灯泡两端的 电压变大，即电压表的示数变大.(6)由题图丙可知，小灯泡的 电阻随其两端电压的增大而增大.(7)小明的建议是错误的， 原因是小灯泡的电阻不是定值，求平均值没有意义 【提分训练营】 1.(1)①如图所示（答案不唯一）②断路③8.3(2)②U- I。R。④C 小- 解析：(1)①用“伏安法”测小灯泡正常发光时的电阻，电压表 应与小灯泡并联，滑动变阻器应与小灯泡串联.②闭合开关， 发现L1不亮，电流表指针几乎不动，则电路中出现断路，电 压表指针有明显偏转，则故障可能是与电压表并联的L1断 路.③由题图乙可知，电流表的量程为0~0.6A,分度值为 0.02A,示数为0.3A,l正常发光时的电阻R==2.5y I颜0.3A 8.32.(2)②闭合S、S1,断开S时，L2、滑动变阻器R和定值 电阻R。串联，电压表测L2和滑动变阻器R两端的总电压： L2正常发光时，电路中的电流为I。,R。两端的电压为I。R。, 电压表的示数U=U一I。R。.④小明下一步的操作是保持滑 片P不动，断开S1,闭合S、S,此时L2、滑动变阻器R和定值 电阻R。串联，电压表测滑动变阻器R两端的电压，示数为 U2,则Le正常发光时两端的电压U=U1一U,=U-1R。 UL正常发光时的电阻R.=了 _4=-1R。-U ，小明的 方案可行；小华下一步的操作是保持滑片P不动，闭合S、S、 S:,此时L2被短路，滑动变阻器R和定值电阻R。串联，电压 表测滑动变阻器两端的电压，示数为U?,则定值电阻R。两 端的电压U。=U-U,此时电路中的电流I=R。=R。 U。U-U3 滑动变阻器接入电路的阻值Rp= U=UR。,则 7=0-U0-U1 36 在步骤②中，滑动变阻器两端的电压U,=1R,,尺 IoUsRo U U-1R。-U-U L2正常发光时的电阻R= 1 -,小华 的方案可行；C符合题意 2.(1)如图所示（答案不唯一）(2)R。短路（或电压表断路） (3)1.61615(4)10.5 MRB凡 ☑ Ro 解析：(1)开关、滑动变阻器、定值电阻、电流表应串联，电流 表选择大量程：滑动变阻器的滑片处于B端时，滑动变阻器 接入电路的阻值最大，则滑动变阻器的左下接线柱应与开关 相连，并按照“一上一下”的接法接入电路中.(2)闭合开关，电 流表有示数，电压表无示数，说明电路是通路，则故障可能是 电阻R。短路，也可能是电压表断路(3)由题图乙可知，电压 表的量程为0~3V,示数为1.6V;实验①中测出的电阻值 R,=9=1.6V 7=0.1A16D:R,的平均值R。=R+R:+R 3 160+140+150-150.(4)由题图丁可知，灯泡两端的电 3 压为额定电压5V时，通过灯泡的电流为0.6A,则灯泡的额 定功率P薇=U瓶I瓶=5VX0.6A=3W,灯泡的实际功率 1 P三2P×3W=15W,由题图丁可知，灯泡两端的 实际电压U实=3V,通过灯泡的实际电流I实=0.5A,由题 图丙可知，R。和L串联，R。两端的电压U。=1实R。= 0.5A×152=7.5V,则电源电压Ua=U+U。=3V十 7.5V=10.5V. 3.(1)如图所示（答案不唯一）(2)R断路5只做一次实 验，误差较大(3)电流表示数为18.2 n 解析：(1)本实验中，定值电阻和滑动变阻器应串联，要求滑 片P左移时，电流表示数变大，说明滑动变阻器接入电路的 阻值变小，则应将滑动变阻器左下接线柱接入电路中.(2)电 流表始终无示数，可能是因为电路断路，电压表示数接近电 源电压，说明电压表测量电源电压，则电路故障是与电压表 并联的定值电阻R,断路：由题图2可知，电流表量程为“0~ 0.6A”,分度值为0.02A,示数为0.3A,则定值电阻的阻值 R,=0=15v 了一0,3A50:小红只做了一次实验，测出的电阻值 误差较大，为减小误差，应多次测量求平均值.(3)将待测的小 灯泡接入电路中M、V两点间，闭合开关，电流表示数为I; 取下小灯泡，将电阻箱接入M、V两点间，调节电阻箱，使电 流表示数为I,则小灯泡的电阻等于此时电阻箱接入电路的 电阻，运用了等效替代法；由题图4可知，电阻箱示数为 8.22,则小灯泡的阻值为8.22. 4.（1)①如图所示（答案不唯一）②0.123、4③20 (2)③RR:-R Ro-R 解析：(1)①题图甲为伏安法测量定值电阻R阻值的电路， 电压表应并联在定值电阻R两端，电流表应串联在电路中， 如答图所示.②电流表使用“0~0.6A”的量程，分度值为 0.02A,示数为0.12A:由题表数据以及电流表分度值可知， 不可能读出0.155A的电流值；由于电路中的电流随电压的 增大而增大，则第4次实验数据不可能通过以上实验获得， 综上所述，实验3、4中的电流数据是错误的.③当滑动变阻器 接入电路中的电阻最大时，电路中的电流最小，由题表可知， 当I1=0.1A时，滑动变阻器两端的电压Up=U-U= 3V一1V=2V,滑动变阻器的最大阻值至少为RPax Up 2V =0.1A=200.(2)③闭合开关S,将电压表接在b,d两点之 间，记录电压表示数为J,此时电阻箱的阻值为R1,电路中的电流 I I=R1+R:+R。Ra+R。 I:再将电压表接在a、c两点之 间，调节电阻箱，使电压表示数仍为U,此时电阻箱的阻值为R。, Ua U 电路中的电流I'=R十R+R。一R:+R :联立I和Ⅱ， RiR2-Ro 解得R=R。一R 5.(1)如图所示（答案不唯一）(2)断开指零(3)滑动变阻 器断路(4)5(5)①4.510②5 解析：(1)要求滑动变阻器的滑片向右移动时电流表的示数 变大，即电路中电流变大，由欧姆定律可知，电路中总电阻变 小，即滑动变阻器接入电路的电阻变小，则应将滑动变阻器 的右下接线柱接入电路，如答图所示.(2)连接电路之前，应该 断开开关，检查电表指针是否指在“0”刻度线处.(3)闭合开关 后，两个电表均无示数，则电路可能断路：电压表接在电源两 端时有示数，说明电源、电压表完好；电压表接在滑动变阻器 两端时有示数，接在R,两端时无示数，说明故障可能是滑动 变阻器断路.(4)根据题图乙可知，该待测电阻R.的阻值为 2.5V 05A=50.(5)①由题图丙可知，R。与电阻箱串联，电压表 测电阻箱两端的电压，电阻箱接入电路的电阻分别为52、 82、202时，发现电压表指针分别指向1.5V、2V、 3V刻度线，根据串联电路电流处处相等以及欧姆定律可得， U-2V 2V 0二0之=。I,D一=80 Ⅱ，联立I和Ⅱ，解得U= R。 52 4.5V,R。=102.②由题图丁可知，小华将电压表并联在R。 两端，电压表的量程为“0~3V”,电路中的电流1一R。 U UR。 R。十R,则R,两端的电压U。=R,=R。十R≤3V,即 4.5V×10≤3V,解得R,≥50. 102+R, 【中考新考法】 1.(3)电阻箱和滑动变阻器(4)R1一R2(5)R1<R.(或R1 的阻值太小)滑动变阻器最大阻值小于R,(或滑动变阻器 最大阻值不够大)解析：(3)闭合开关，调节电阻箱和滑动 变阻器，使两表的示数与步骤(1)中相同，此时电阻箱的阻 值为R2.(4)由题意可知，步骤(1)中，R与R,串联，电压表 测R两端电压，示数为U,电流表测电路电流，示数为I,步骤 (3)中，R、R,与滑动变阻器串联，电压表测R与R,两端的 总电压，示数为U,电流表测电路电流，示数为【，步骤(1)和 (3)中电表示数相同，由欧姆定律可知，I=。十R=R,解得 R.=R1一R2.(5)若两电表示数与步骤(1)中相同，则存在 R1=R2十R,,若Rx大于R1,则无论怎样调节电阻箱都无法 使等式成立；由欧姆定律可知·，=R, UU总一U ①R+Rx Ua-U②，联立①②可得·R=R骑 R清 R1=R,+R2③，因为R1= R2十R,,若滑动变阻器的最大阻值小于R,,则③式不可能 成立.故原因可能有：R1的阻值太小或R1<R,;滑动变阻器 最大阻值小于R,或滑动变阻器最大阻值不够大. 2.(1)如图所示(2)电阻R短路（答案不唯一）(3)2.410 在坐标纸上正确标注横、纵坐标的物理量，合理设置单位长 度，使图像能准确反映数据变化规律(4)不正确定值电 阻的I-U图像不过原点是电流表未调零导致的，不是巧合 解析：(1)电压表应并联在R两端，电源电压为3V,则电压 表应选用小量程.(2)正确连接好电路，闭合开关，移动滑动变 阻器的滑片，电流表示数有变化，说明电路是通路，电压表示 数始终为零，则故障可能是电阻R短路.(3)由题图2可知， 电压表的分度值为0.1V,示数为2.4V:当电流表示数为 0.28A时，电路中的实际电流I=0.28A一0.04A=0.24A, 电塑R的阻值R=号--10多状得最后，为了西 出通过电阻R的电流随它两端电压变化的关系图像，应注意 在坐标纸上正确标注横、纵坐标的物理量，合理设置单位长 度，使图像能准确反映数据变化规律.(4)他的观点不正确：因 为电流表未调零，其示数比实际通过R的电流大0.04A,在 I-U图像中，当U=0V时，实际通过R的电流应为0A,而 此时电流表示数为0.04A,即图线与纵轴交点的纵坐标为 0.04A,这是电流表未调零导致的，不是巧合， 3.(1)右(2)如图所示(3)510(4)③15④不均匀 铅笔芯 i 解析：(1)为了保护电路，开关闭合前，滑动变阻器的滑片应 置于阻值最大处，即题图1中的滑动变阻器的滑片应置于最 右端.(2)滑动变阻器串联在电路中，滑片向右移动时，滑动变 阻器接入电路的阻值变大，则应将滑动变阻器的左下接线柱 与电源正极相连，(3)由题图3可知，铅笔芯的阻值R,=号= 0.9A50:滑动变阻器接入电路的阻值最大时，电路中的 4.5V 电流最小，最小电流I最小=0.3A,根据欧姆定律可知，U I小×(R大十R.),即4.5V=0.3A×(R大+52)，解得 R大=102.(4)①在a、b接线柱间接入导线，闭合开关，移 动滑动变阻器的滑片，直到电流表指针指到最大刻度，则 U 【最大一R所 I;②保持滑片位置不变，a、b间改接入阻值为 10Ω的定值电阻，此时电流表指针偏转到最大刻度的子处， 则行大一Rm十100 U Ⅱ，联立I和Ⅱ，解得R等=5： ③取下、b间的定值电阻，接入待测电阻，电流表指针偏转 到最大刻度的子处，则子1大一R十R U' Ⅲ，联立I和Ⅲ， 解得R,=3R潘=3×52=152：④在电流表表盘刻度线处 标相应的电阻值，表盘上电流值I,与电阻值R,之间的关系 ' 为1一5n+R,则1与R,不是一次函数关系，即电阻值 分布是不均匀的」 测量实验32测量小灯泡的功率 【知识回顾】 I电压表电流表 【示例典范】 (1)如图所示（答案不唯一）(2)改变小灯泡两端的电压 (3)没有断开开关，且电压表的正、负接线柱接反了(4)断路 (5)0.75(6)小灯泡的实际功率过小(7)不正确，小灯泡两端 的电压不同时，其实际功率是不同的，求平均值没有意义 (8)偏大(9)电压 S 解析：(1)电压表应并联在小灯泡两端，小灯泡的额定电压为25V, 小于3V,故电压表选用“03V”量程：根据欧姆定律得，通过小 泡的额定电流约为11-发-。=0.25A<0.6A,则电流表 选用“0一0.6A”量程，如答图所示.(2)实验中所用的滑动变阻 器除了有保护电路的作用外，还有改变小灯泡两端的电压的作 用.(3)刚连接好最后一根导线，小灯泡立即发光，说明连接电路 时没有断开开关；由题图丙可知，电压表的指针反向偏转，说明 连接电路时，电压表的正、负接线柱接反了，(4)正确连接好电路 后，闭合开关，移动滑动变阻器的滑片，小灯泡不发光，电流表无 示数，说明电路断路，电压表的示数接近电源电压，则故障可能 是与电压表并联的小灯泡断路.(5)由题图丁可知，电流表的示 数为0.3A,则小灯泡的额定功率P.=U.I=2.5V×0.3A= 0.75W.(6)第1次实验中，由题表中数据可知，小灯泡两端电压 过小，通过小灯泡的电流过小，导致小灯泡不发光，所以原因是 小灯泡的实际功率过小.(7)小敏的观点不正确，小灯泡两端的 电压不同时，其实际功率是不同的，求平均值没有意义.(8)实验 结束后，小组同学对测量结果进行误差分析，考虑到电压表中也 有微弱电流通过，导致电流表测的电流是通过电压表和小灯泡 的电流之和，大于小灯泡的额定电流，根据P=U1可知，该电路 所测小灯泡的额定功率偏大.(9)将小灯泡换成一个定值电阻， 改变定值电阻两端的电压和通过它的电流，还可探究电流与电 压的关系
