15.3 用电器的正确使用 课件-2025-2026学年沪粤版物理九年级上学期

该初中物理课件聚焦用电器的正确使用，核心涵盖额定电压、额定功率、实际功率的概念及关系，以及伏安法测量小灯泡电功率的实验。通过“温故知新”复习电功率定义与公式，衔接灯泡亮度变化实验，构建从旧知到新知的学习支架。 其亮点在于以科学探究为核心，通过灯泡亮度实验和伏安法实验步骤培养学生科学探究能力，结合护眼灯、电陶炉等生活实例渗透科学态度与责任，小结系统梳理知识助建物理观念。学生能提升实验操作与分析能力，教师可借助结构化资源提高教学效率。

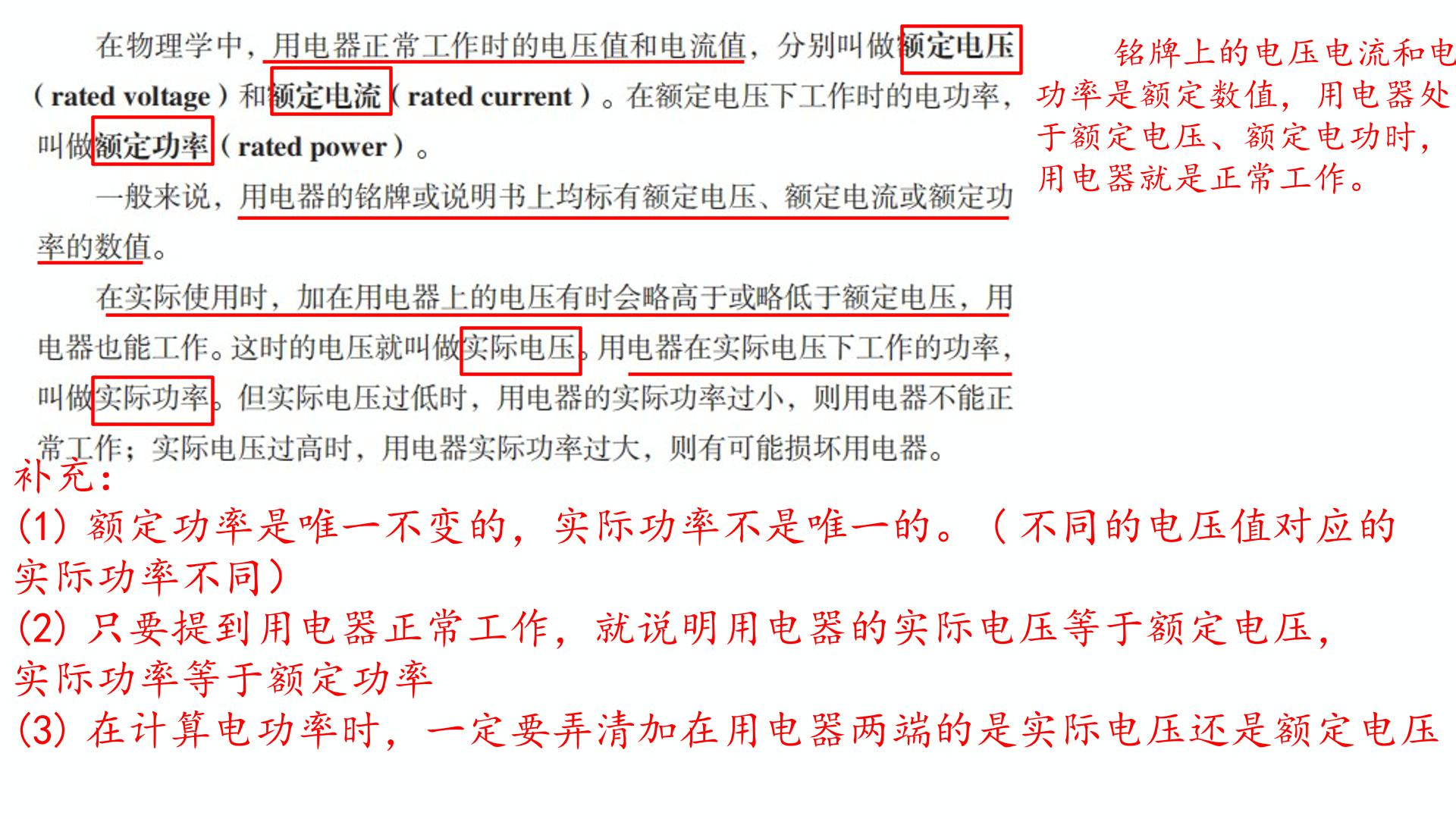

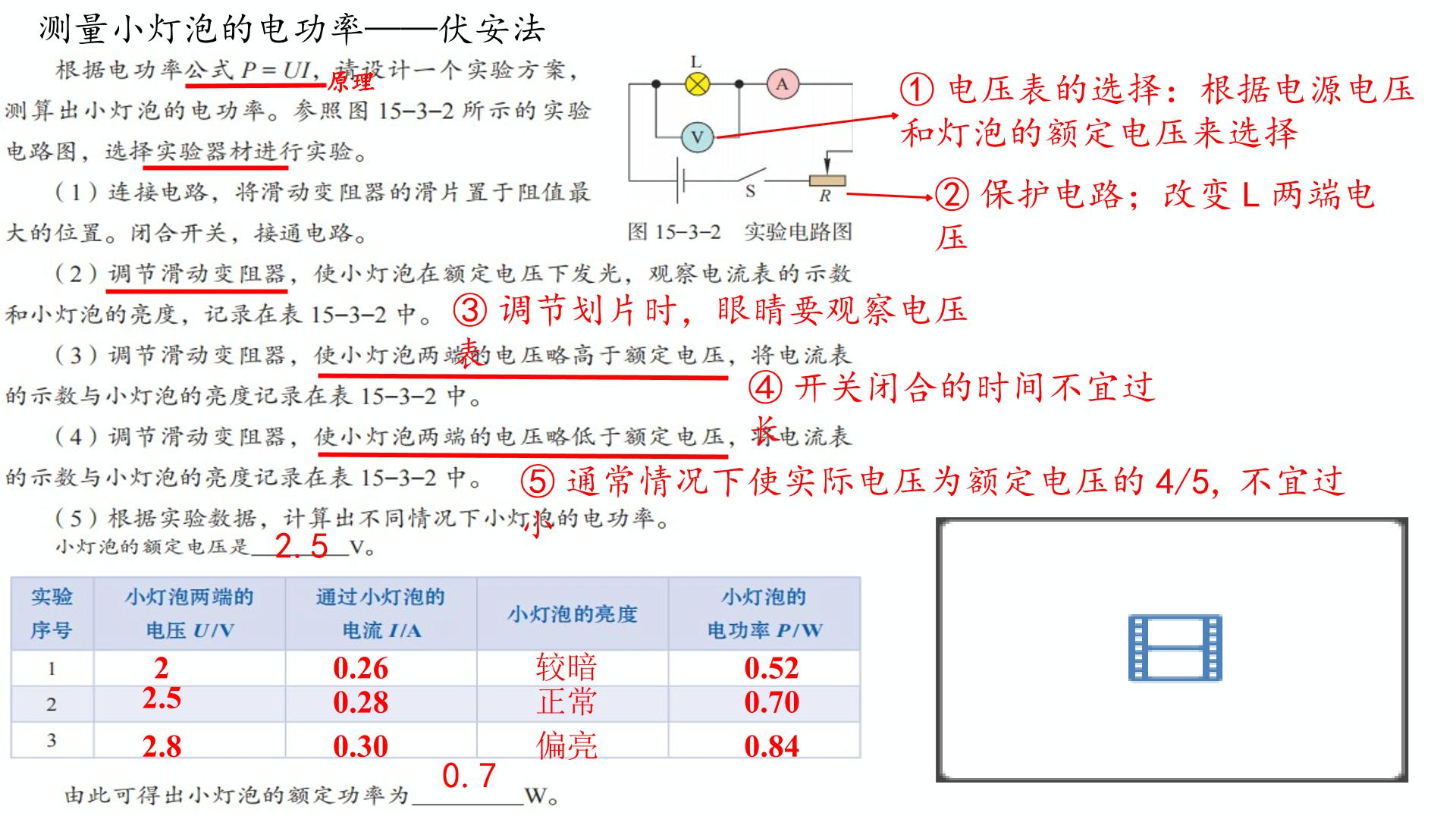

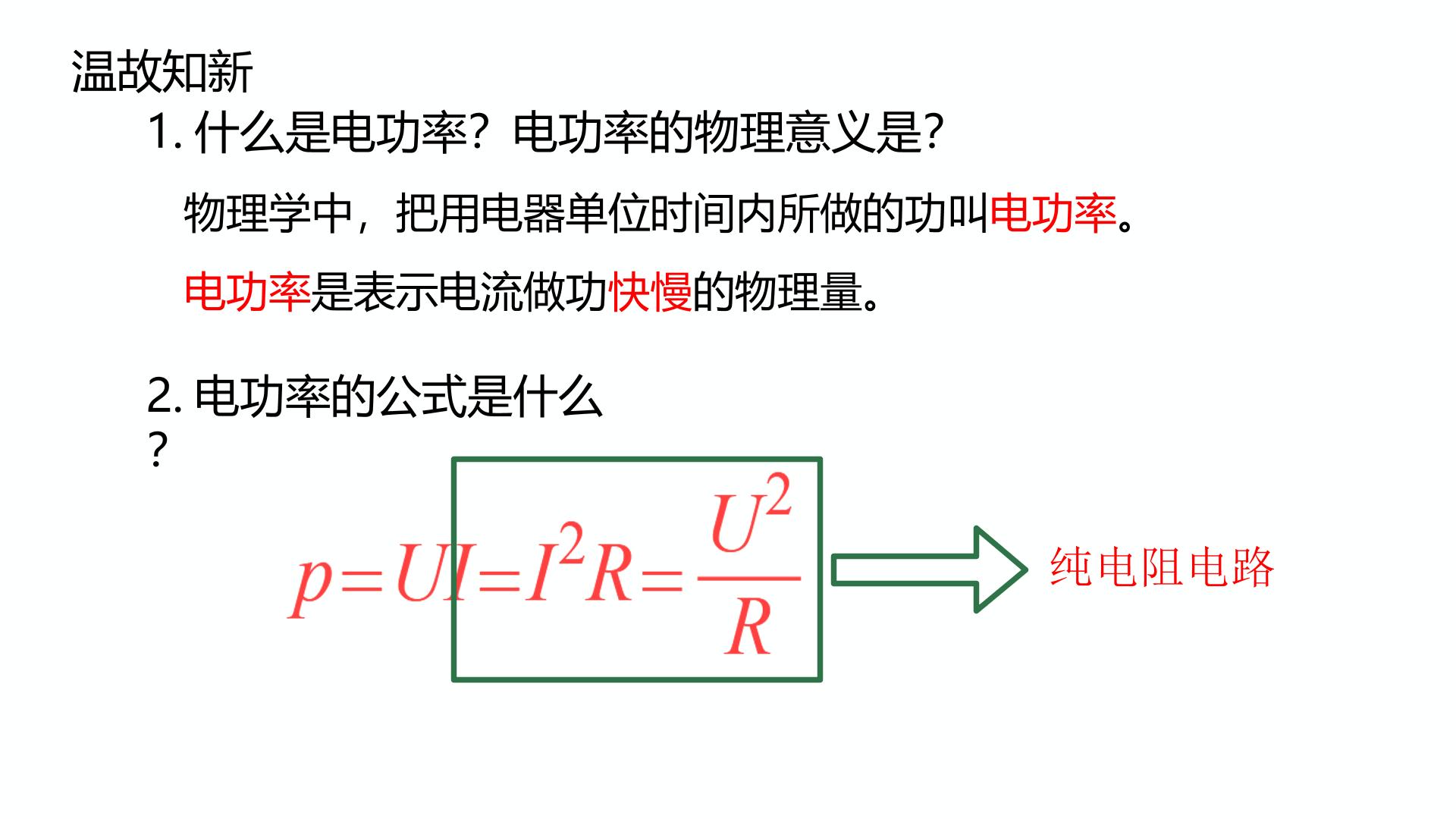

用电器的正确使用 温故知新 1.什么是电功率？电功率的物理意义是？ 2.电功率的公式是什么？ 物理学中，把用电器单位时间内所做的功叫电功率。 电功率是表示电流做功快慢的物理量。 纯电阻电路 改变灯泡两端的电压 正常 正常 偏亮 偏亮 偏暗 偏暗 实验表明，当加在灯泡上的电压等于灯泡上标示的电压值时，灯泡能正常发光；当略大于标示的电压值时，灯泡偏亮；当小于标示的电压值时，灯泡偏暗。 测量小灯泡的电功率——伏安法 原理 ①电压表的选择：根据电源电压和灯泡的额定电压来选择 ②保护电路；改变L两端电压 ③调节划片时，眼睛要观察电压表 ④开关闭合的时间不宜过长 ⑤通常情况下使实际电压为额定电压的4/5,不宜过小 2 2.5 2.8 0.28 0.26 较暗 正常 0.30 偏亮 0.52 0.70 0.84 2.5 0.7 铭牌上的电压电流和电功率是额定数值，用电器处于额定电压、额定电功时，用电器就是正常工作。 补充： (1)额定功率是唯一不变的，实际功率不是唯一的。(不同的电压值对应的 实际功率不同） (2)只要提到用电器正常工作，就说明用电器的实际电压等于额定电压， 实际功率等于额定功率 (3)在计算电功率时，一定要弄清加在用电器两端的是实际电压还是额定电压 知识点一：额定（实际）电压与额定（实际）功率 【例1】为了保护视力，教室里面的日光灯换成了如图所示的“220 V　38 W”的护眼灯. （1）该护眼灯的额定电压是　　　　V，额定功率是　　　　W.  （2）当教室电压稳定在220 V时，护眼灯的实际功率　　　额定功率，其亮度　　　　正常工作时的亮度；护眼灯中的实际电流　　　　额定电流.（均选填“大于”“小于”或“等于”） （3）若晚上用电高峰期时，教室电压只有215 V，则护眼灯的实际功率 　　　　38 W，其亮度　　　　正常工作时的亮度.（均选填“大于”“小于”或“等于”） 220 38 等于 等于 等于 小于 小于 2.将额定电压相同的甲、乙两灯并联在电路中，甲灯比乙灯暗，不考虑温度 对灯丝电阻的影响，则下列判断正确的是（　　） A．甲灯实际功率比乙灯大 B．通过甲灯的实际电流比乙灯大 C．甲灯电阻比乙灯电阻大 D．甲灯额定功率比乙灯大 C 3.甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确是（    ） A．“220V”表示灯泡工作时，两端的实际电压为220V B．甲灯额定功率大于乙灯的额定功率 C．两灯均正常发光时，甲灯消耗电能较少 D．两灯均正常发光时，乙灯消耗电能较快 D 知识点二：测量小灯泡的电功率 【例2】［教材实验改编］小明在做测量小灯泡电功率的实验. 【查阅资料】（1）用电压表测出小灯泡两端的　　　　，用电流表测出流过灯丝的　　　　，就可以根据公式　　 　　计算出小灯泡的电功率，此方法也称　　　　法.  【实验原理】（2）　　　　.  【实验器材】（3）电压表、电流表、开关、滑动变阻器、小灯泡（U额=2.5 V）、电源、导线若干. 电压 电流 　P=UI 伏安 P=UI 【实验设计】 （4）设计实验电路图，如图甲所示. （5）请按设计的电路图连接实物图乙，电流表和电压表请选择合适的量程.要使小灯泡两端的电压增大，滑动变阻器的滑片应向　　　移动.滑动变阻器的作用是　　　　　　、　　　　　　　　　　　.  左 保护电路 改变小灯泡两端的电压 【实验步骤】 （6）连接电路时，开关应　　　　，将滑动变阻器的滑片置于阻值 　　　　的位置.  （7）闭合开关，移动滑片，使电压表示数为　　　　V，观察到小灯泡正常发光，记录电流表示数为　　　　A（如图丙）. （8）移动滑片，使电压表示数略　　　　额定电压， 观察到小灯泡偏暗，记录电流表示数.   （9）移动滑片，使电压表示数略　　　　额定电压， 观察到小灯泡很亮，记录电流表示数.（注意：实验 过程中不能将电压调到高于1.2U额） 断开 最大 2.5 0.3 低于 高于 【讨论与交流】 （12）①当U实=U额时，P实　　　　P额，小灯泡正常发光； ②当U实<U额时，P实　　　　P额 ，小灯泡比正常发光时更　　　　； ③当U实>U额时，P实　　　　P额，小灯泡比正常发光时更　　　　.  （13）此实验　　　　　　（选填“需要”或“不需要”）求电功率的平均值.  = < 暗 > 亮 不需要 铭牌上的物理量 “220” ——额定电压 “40” ——额定功率 ——额定电流 ——电阻 纯电阻 电功率与电功的基本计算 注意：默认电阻不变的情况下，可根据用电器铭牌上的额定电压、额定功率计算电阻大小. 小结 在用电高峰期，家中的灯泡两端的实际电压小于灯泡的额定电压， 所以此时灯泡的实际功率小于额定功率，则灯泡会比正常发光时要暗些 (3)观察记录数据发现：小灯泡两端的电压越大，电流越大，功率越大时，小灯泡越亮。 （2）0.3A 1.14W L1电压比L2高，所以正常发光的是L1 W=W1-W2=2100kw·h-300kw·h=1800kw·h I=I1+I2=2.5A+2.5A=5A 知识点一：电功率与电功的基本计算 【例1】台灯的灯泡上标有“220 V　44 W”的字样. 求：（1）灯泡正常发光时，通过灯泡的电流； （2）灯泡正常发光时的电阻； （3）灯泡正常发光100小时消耗的电能； （4）若把此灯泡接入110 V的电路中，它的实际功率是多大？（忽略灯泡电阻的变化） 知识点二：串联电路中电功率与电功的计算 【2】如图所示，将阻值分别为10 Ω、20 Ω的R1、R2两个定值电阻串联接入电路中，闭合开关S，通过R1的电流为0.2 A.求： （1）电源两端的电压；（2）电阻R2的电功率；（3）通电1 min电路消耗的电能. 解：（1）串联电路中各处的电流相等，即I1=I2=0.2 A. 电阻R1两端的电压：U1=I1R1=0.2 A×10 Ω=2 V， 电阻R2两端的电压：U2=I2R2=0.2 A×20 Ω=4 V， 电源两端的电压：U=U1+U2=2 V+4 V=6 V； （2）R2的电功率：P2=U2I2=4 V×0.2 A=0.8 W； 知识点三：并联电路中电功率与电功的计算 【例3】如图所示，将阻值分别为10 Ω、20 Ω的R1、R2两个定值电阻并联接在电压为6 V的电源两端，闭合开关S.求： （1）干路中的电流；（2）电阻R2的电功率；（3）通电1 min电路消耗的电能. （2）电阻R2的电功率：P2=U2I2=6 V×0.3 A=1.8 W； （1）总功率：P =UI；P =P1+P2； （2）①电流特点：I=I1=I2；②电压特点：U=U1+U2；③电阻特点：R=R1+R2； （3）比例特点：U1∶U2= R1∶R2= P1∶P2（电阻越大，分得的电压越多，实际电功率越大）. 并联 （1）如图所示电路中，电源电压保持不变，R为定值电阻。当在电路中a、b两点间接入一个标有“6V，2W”的小灯泡时，闭合开关S，它恰好正常发光；若在a、b两点间接换一个标有“6V，3W”的小灯泡，它实际消耗的电功率将（　　） A．小于3W B．大于3W C．等于3W D．都有可能 A （2）如图，通过实验探究可知小灯泡的电阻随着温度的升高而增大。该灯泡标有“3V 0.9W”字样，当它两端电压为1.5V时，灯泡的实际功率为（　　） A．等于0.9W B．等于0.225W C．大于0.225W，小于0.9W D．大于0，小于0.225W C 3．两个小灯泡L1“6V，3W”、L2“6V，6W”串联后接,12V的电路中，下列说法正确的是（　　） A．两灯都能正常发光 B．两灯一样亮 C．L1较亮 D．电路消耗的电功率是9W C 4.甲、乙两个灯泡分别标有 “220 V  40 W”“220 V  60 W” 字样，两灯泡钨丝长短一样，则钨丝较粗的是___________灯泡；若将它们并联在 220 V 电源上较亮的是___________灯泡；若将它们串联在 220 V 的电路中，较亮的是___________灯泡。（均选填 “甲” 或 “乙”） 乙 乙 甲 5.一只电烙铁铭牌上标着“220V；100W”的字样，它正常工作时，电压是______V，电阻是______Ω。假如电路中的电压降低到176V，电烙铁的电阻不变，这时电烙铁实际的电功率是______W。 220 484 64 6.两个灯泡L1、L2分别标有“6V 6W”和“6V 3W”字样（不考虑温度对电阻的影响），为确保两灯均不损坏，将它们串联接入电路时，电路两端允许最大电压是______V，灯泡L1和L2功率之比是______；将它们并联接入电路时，干路允许通过最大电流是______A，灯泡L1和L2功率之比是______。 9 1：2 1.5 2：1 (3)生活中有一盏标有“220V  100W”的白炽灯，忽略温度对灯丝电阻的影响。请解答下列问题： （1）这盏灯的灯丝电阻是多少Ω？ （2）将这盏灯接到110V的电路中，灯的实际功率多少W？ （3）这盏灯正常工作5h，消耗的电能是多少？ （1）根据题意可知白炽灯的额定电压为220V，额定功率为100W，白炽灯的电阻为 （2）此时电压为110V，白炽灯的实际功率为 (3)小灯泡的额定功率为 P额=100W=0.1KW a 2.5 0.625 温度 Lavf58.7.100 100111021000101210101002100010021010010210000012100011121001111210011102 $
