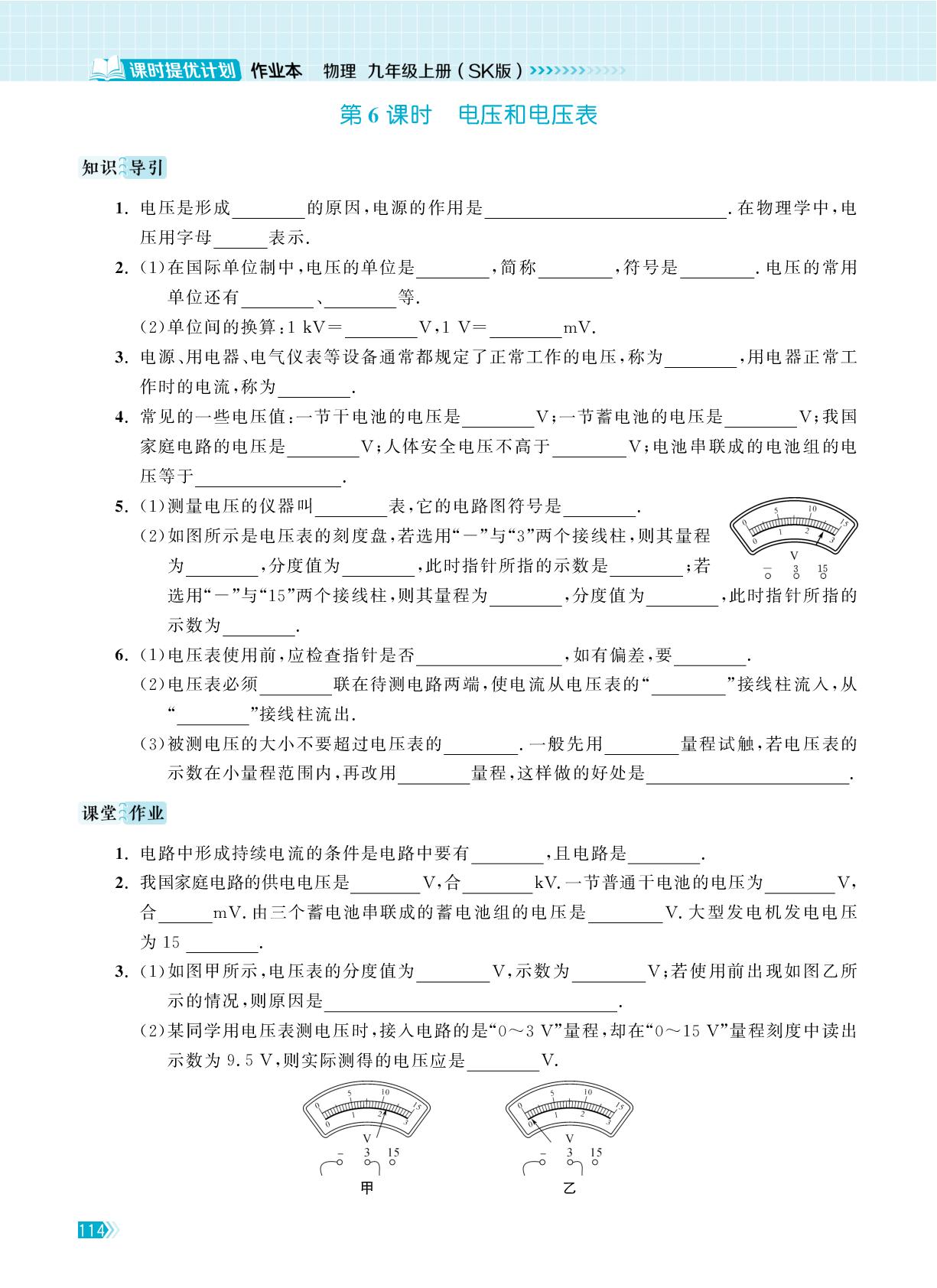

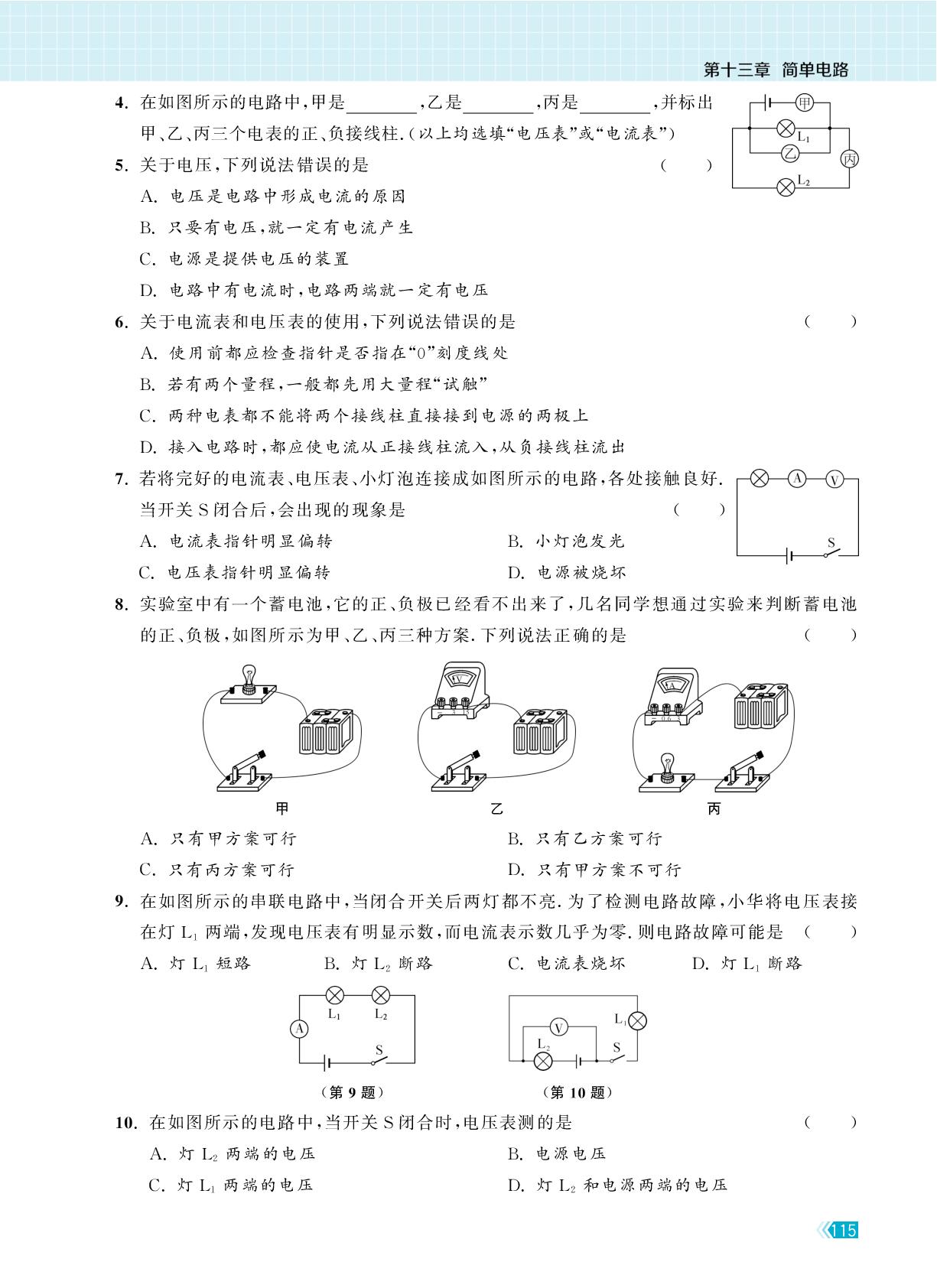

课时提优计划作业本物理九年级上册(SK版)))>) 第6课时 电压和电压表 知识导引 1.电压是形成 的原因，电源的作用是 在物理学中，电 压用字母 表示 2.（1)在国际单位制中，电压的单位是 ,简称 ,符号是 电压的常用 单位还有 等 (2)单位间的换算：1kV= V,1V= mV. 3.电源、用电器、电气仪表等设备通常都规定了正常工作的电压，称为 ,用电器正常工 作时的电流，称为 4.常见的一些电压值：一节干电池的电压是 V;一节蓄电池的电压是 V;我国 家庭电路的电压是 V;人体安全电压不高于 V;电池串联成的电池组的电 压等于 5.(1)测量电压的仪器叫 表，它的电路图符号是 (2)如图所示是电压表的刻度盘，若选用“一”与“3”两个接线柱，则其量程 为 ,分度值为 ,此时指针所指的示数是 ;若 15 选用“一”与“15”两个接线柱，则其量程为 ,分度值为 ,此时指针所指的 示数为 6.(1)电压表使用前，应检查指针是否 ,如有偏差，要 (2)电压表必须 联在待测电路两端，使电流从电压表的“ ”接线柱流入，从 ”接线柱流出。 (3)被测电压的大小不要超过电压表的 般先用 量程试触，若电压表的 示数在小量程范围内，再改用 量程，这样做的好处是 课堂作业 1.电路中形成持续电流的条件是电路中要有 ,且电路是 2.我国家庭电路的供电电压是 V,合 kV.一节普通干电池的电压为 V, 合 mV.由三个蓄电池串联成的蓄电池组的电压是 V.大型发电机发电电压 为15 3.(1)如图甲所示，电压表的分度值为 V,示数为 V;若使用前出现如图乙所 示的情况，则原因是 (2)某同学用电压表测电压时，接入电路的是“0~3V”量程，却在“0~15V”量程刻度中读出 示数为9.5V,则实际测得的电压应是 V. 114 第十三章简单电路 4.在如图所示的电路中，甲是 ,乙是 ,丙是 ,并标出 ® 甲、乙、丙三个电表的正、负接线柱.（以上均选填“电压表”或“电流表”） & 5.关于电压，下列说法错误的是 因 A.电压是电路中形成电流的原因 ⑧ B.只要有电压，就一定有电流产生 C.电源是提供电压的装置 D.电路中有电流时，电路两端就一定有电压 6.关于电流表和电压表的使用，下列说法错误的是 A.使用前都应检查指针是否指在“0”刻度线处 B.若有两个量程，一般都先用大量程“试触” C.两种电表都不能将两个接线柱直接接到电源的两极上 D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出 7.若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好.☒④⊙ 当开关S闭合后，会出现的现象是 A.电流表指针明显偏转 B.小灯泡发光 C.电压表指针明显偏转 D.电源被烧坏 8.实验室中有一个蓄电池，它的正、负极已经看不出来了，几名同学想通过实验来判断蓄电池 的正、负极，如图所示为甲、乙、丙三种方案.下列说法正确的是 甲 乙 丙 A.只有甲方案可行 B.只有乙方案可行 C.只有丙方案可行 D.只有甲方案不可行 9.在如图所示的串联电路中，当闭合开关后两灯都不亮.为了检测电路故障，小华将电压表接 在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零.则电路故障可能是() A.灯L1短路 B.灯L2断路 C.电流表烧坏 D.灯L1断路 L2 A L☒ (第9题) (第10题) 10.在如图所示的电路中，当开关S闭合时，电压表测的是 A.灯L2两端的电压 B.电源电压 C.灯L1两端的电压 D.灯L2和电源两端的电压 115 课时提优计划作业本物理九年级上册(SK版)))>)》 11.(2024·贵州)如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成 电路连接.要求：两灯串联，电压表测量小灯泡L2两端的电压，导线不能交叉. 课后作业 12.小华在实验室做实验时，将三节干电池串联起来作为电源，则电源电压是 V;若将 它们并联起来作为电源，则电源电压是 V 13.在如图甲所示的电路中，电源由四节干电池串联而成，闭合开关，电压表的示数如图乙所示， b (1)灯L1与L2的连接方式是 ,L2两端的电压为 V. (2)为测量电源电压，小明直接将c点的导线改接到b点，实验没有成功，原因是 14.下列有关常见电压值的表述正确的是 A.一节干电池的电压是2V B.我国家庭电路的电压是110V C.手机电池的电压约为3.7V D.电脑USB接口的输出电压是220V 15.同学们对电压表的测量对象总是判断不准.在众多的方法中，给大家介绍一种简单方法：在 某个电路中，同学们可用大拇指或橡皮等小工具遮住电源.你会发现，电压表和某个用电器 (或某部分电路)形成封闭的回路，则该电压表测量的对象为该用电器（或该部分电路）两端 的电压.利用这种方法分析：下列电路图中，电压表能测出灯L,两端的电压的是 ( ) s L L L V+ ⑧☒ B C D 16.如图所示为某同学在实验室用电压表测电压时所设计的一个电路图.下列关于此电路的说 法不正确的是 ( A.电压表不可能同时测得L1、L2两端的电压 B.S1和S不能同时闭合，否则电路将短路 C.若S1和S2都断开，则电压表示数为零 D.在测得L1两端的电压后，只需断开S、闭合S。,就能直接测出L2两端的电压 116 第十三章简单电路 17.小华同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示.若此时将开 关闭合，则 ( A.两个电表都会被烧坏 B.电流表不会被烧坏，电压表被烧坏 ☒ C.两个电表都不会被烧坏 ④ D.电压表不会被烧坏，电流表被烧坏 18.小明同学用有“0~3V”和“015V”两个量程的电压表测电压时，电压表“一”接线柱已经接 入电路，在用“0~15V”量程试触时，指针位置如图所示，则下一步的实验操作应该是( A.直接接c接线柱，然后读数 B.直接接b接线柱，然后读数 C.断开开关，接c接线柱，闭合开关后读数 D.断开开关，接b接线柱，闭合开关后读数 19.如图所示，下列说法正确的是 A.灯L与灯L2并联，电压表测灯L两端的电压 B.灯L1与灯L2并联，电压表测灯L2两端的电压 C灯L1与灯L2串联，电压表测灯L两端的电压 D.灯L1与灯L2串联，电压表测灯L2两端的电压 20.如图所示，甲、乙两个小灯泡连接在电路中，①②③是电压表或电流表，闭 合开关后 ( A.若①②为电流表，③为电压表，两灯都亮 ③ B.若①②为电压表，③为电流表，两灯都亮 C.若①③为电压表，②为电流表，两灯串联且都不亮 D.若①③为电流表，②为电压表，两灯并联且都亮 21.为探究并联电路中电压的规律，请用笔画线代替导线在图中把电路连接完整，要求电压表 测量灯L1两端的电压. 22.(2024·淮安)如图所示，取一个橙子，把铜片、铁片插入其中，制成 10 一个水果电池， ll5 1 (1)用电压表测量电压，该水果电池的电压为 V,水果电池 是将 能转化为电能。 (2)该水果电池正极是 (选填“铁片”或“铜片”). (3)为获得更高电压，可以将多个水果电池 联 117题图B所示的电路中，电流表串联在L2所在的支路上，所以 电流表测的是通过L2的电流；在题图C所示的电路中，电流 表直接连接到电源的两极，电流表会造成短路，损坏电源：在 题图D所示的电路中，出现的错误是电流表的正、负接线柱 接反了. 10.如图所示 11.如图所示 C B D L2 解析：若A、B间为电源，C、D间为电流表，则灯泡L2会被电 流表短路，不符合题意，所以C、D间是电源，A、B间是电流 表；由题图可知，经过灯泡L2的电流方向是由上向下的，则 C点接电源的正极，A点接电流表的正接线柱】 12.(1)对电流表进行调零(2)接反了(3)所选的量程太 大了(4)所选的量程太小了解析：(1)甲同学在测量前没 有将指针调在“0”刻度线处，所以接下来的操作是对电流表 进行调零，(2)题图(2)中的指针反向偏转，说明出现的问题 是电流表的正、负接线柱接反了.(3)题图(3)中的指针偏转 角度太小，说明出现的问题是选择的“0一3A”量程太大了， (4)题图(4)中的指针偏转角度太大，说明出现的问题是量程 太小了. 课后作业 13.a0.40.6一解析：由题图可知，电流表指针指在 了“0”刻度线的左侧，原因是电流表的正、负接线柱接反了， 也就是电流从导线a进入了电流表，此时电流大小为0.4A: 为正确测量并且使读数误差较小，需要改变电流进入电流表 的方向，改接小量程，所以需要将导线a与标有“0.6”的接线 柱相连，b与标有“一”的接线柱相连， 14.C解析：电流表的两个量程使用同一个表盘，指针指在 同一位置时，大量程的示数是小量程的5倍：选用“0一3A” 这一量程读数时，示数是2.4A,则用“0一0.6A”这一量程读 数时，示数为2.4A×吉=0.48AC正确， 15.D解析：选项A中电流表连接错误，正、负接线柱接反 了，A不符合题意；选项B中电流表接在灯L。所在的支路 上，测的是通过灯L。的电流，B不符合题意：选项C中电流 表接在干路上，测的是干路电流，C不符合题意；选项D中电 流表接在灯L1所在的支路上，且电路连接正确，能测量出通 过灯L的电流，D符合题意. 16.B解析：电流表相当于一根导线，不能直接接在电源两 。4 极，故a、b中一定有一个为灯泡，另一个为电流表， 17.C解析：撤掉导线a,电流表没有接入电路中，不能测量 电路中的电流，A、B错误；撤掉导线b,两灯并联，电流表测 量的是通过小灯泡L1和L。的总电流，C正确；撤掉导线c, 两灯并联，电流表测量的是通过小灯泡L2的电流，D错误. 18.如图甲、乙所示 甲 19.如图所示 ☐ 解析：由题意可知，两个灯泡并联，开关在干路上控制整个电 路：电流表测通过灯L的电流，则电流表与灯L串联在一 条支路中，实物电路图如答图所示. 20.(1)选择的量程不同(2)乙题图乙中电流表分度值 小，读数时误差小(3)0.46解析：(1)通过a、b两点的电 流大小相等，同一电流表指针所指位置不同，原因是选用的 电流表量程不同.(2)电路中的实际电流以选择小量程时的 示数为准，即以题图乙中电流表示数为准，原因是电路中电 流较小时选用小量程测量误差小，(3)题图乙中电流表的分 度值是0.02A,电路中的实际电流是0.46A. 经典提优 21.D解析：由题图可知，撤掉导线a,电流表没有接入电 路，故电流表测量的既不是干路电流，也不是通过小灯泡L 的电流，A、B错误：撤掉导线b,电流从电源正极出发，分两 条路径，一条经小灯泡L1、一条经小灯泡L2,然后共同经电 流表回到电源负极，即电流表测量的是干路中的电流， C错误；撤掉导线c,小灯泡L2和电流表串联，则电流表测量 的是通过小灯泡L2的电流，D正确， 第6课时电压和电压表 知识导引 1.电流维持正、负极间有一定的电压U2.(1)伏特伏 V千伏(kV)毫伏(mV)(2)100010003.额定电 压额定电流4.1.5222036各节电池的电压之和 5.(1)电压⊙(2)0~3V0.1V2.6V0~15V 0.5V13V6.(1)指在“0”刻度线处调零(2)并 3或15一(3)量程大小避免电压过大损坏电压表 课堂作业 1.电源通路 2.2200.221.515006kV解析：我国家庭电路的 供电电压是220V=220×10-3kV=0.22kV:一节普通千电 3 池的电压是1.5V=1.5×103mV=1500mV;每个蓄电池 的电压是2V,由三个蓄电池串联成的蓄电池组的电压是 6V;大型发电机发电电压为1.5×101V,合15kV. 3.(1)0.12.2电压表在使用前没有调零(2)1.9解 析：(1)由题图甲可知，电压表的量程为0~3V,分度值为 0.1V,示数是2.2V;题图乙中电压表指针没有指在“0”刻度 线处，这表明电压表在使用前没有调零.(2)使用“03V”量 程，但是按照“0~15V”量程读数，则正确的电压值是读出的 示数的号，故实际测得的电压是9.5V×号=1.9V 4.电流表电压表电流表如图所示 ⊕ 8人 解析：甲与电源串联，因此是电流表；乙与L1并联，因此是电 压表：丙与L2串联，因此是电流表.根据电流流向即可标出 各电表的正、负接线柱 5.B解析：电压是使电路中的自由电荷定向移动形成电流 的原因，A正确：电流产生的条件是有电源提供电压且电路 是通路，因此有电压时电路中不一定有电流，B错误：电源是 电路中提供电压的装置，C正确：电压是形成电流的原因，所 以电路中有电流时，电路两端一定有电压，D正确. 6.C解析：对于电流表和电压表，使用前都应检查指针是 否对准“0”刻度线，A正确：为了保护电表，若有两个量程，一 般都先用大量程“试触”，B正确；电流表相当于导线，所以电 流表不能直接接到电源的两极上，电压表可以直接接在电 源的两极上测量电源电压，C错误；对于电流表和电压表， 接入电路时，都应使电流从正接线柱流入，从负接线柱流出， D正确. 7.C解析：由题图可知，电压表、电流表与小灯泡串联，由 于电压表的内阻很大，所以电路中的电流儿乎为零，则电流 表指针几乎没有偏转，小灯泡不会发光，电源不会被烧坏；电 压表测电源电压，故电压表指针明显偏转， 8.D解析：甲方案中闭合开关后灯泡发光，无论电流从哪 个方向流入灯泡，灯泡都会发光，所以不能确定蓄电池的正、 负极，A错误；乙、丙方案中均可以通过电压表或电流表指针 的偏转方向来确定蓄电池的正、负极，B、C错误，D正确. 9.D解析：如果灯L1短路，则灯L2发光，A不符合题意 如果灯L2断路，两灯都不发光，将电压表与L1并联时，电压 表无示数，B不符合题意；如果电流表烧坏，则电流表无示 数，两个灯泡均不亮，电压表无示数，C不符合题意；如果灯 L断路，两灯都不发光，电流表无示数，电压表与L1并联 后，电压表测量电源电压，有示数，D符合题意. 10.C解析：电压表在电路中相当于断路，在连接时电压表 与被测用电器并联.由题图可以看出，闭合开关，电路中只有 一条电流的路径，灯L和L2串联，电压表与L并联，所以 此时电压表测量的是灯L两端的电压： ·4 11.如图所示（答案不唯一） 十 5☑ 解析：由题意可知，两灯串联，先将两个灯泡首尾相连，电压 表与L?并联，用导线连接L2的左接线柱（或L1的右接线 柱)和电压表“一”接线柱 课后作业 12.4.51.5解析：干电池串联后的总电压等于各节干电 池的电压之和，而干电池并联后的总电压等于单个干电池的 电压. 13.(1)串联1.8(2)电源电压大于电压表的量程，无法读 数解析：(1)由题图甲可知，两灯串联，电压表测L2两端的 电压；一节干电池的电压为1.5V,所以四节干电池串联组成 的电源电压U=4×1.5V=6V,由题图乙中电压表的指针 位置可知，电压表选择的是“0一3V”量程，分度值为0.1V, 示数为1.8V,即L2两端的电压U2=1.8V.(2)小明直接将 c点的导线改接到b点，电压表测电源电压，由于电源电压大 于电压表的量程，所以无法读数. 14.C解析：一节干电池的电压为1.5V,A错误；我国家庭 电路的电压是220V,B错误；现在的手机普遍使用锂离子电 池，锂离子电池的电压普遍是3.7V,C正确：电脑USB接口 的输出电压对人是安全的，不可能是220V,D错误. 15.B解析：A选项中，电压表测L1、L2两端的总电压，电 压表的正，负接线柱连接正确，A不符合题意；B选项中，电 压表测L1两端的电压，电压表的正、负接线柱连接正确， B符合题意；C选项中，电压表测L2两端的电压，电压表的 正、负接线柱连接正确，C不符合题意；D选项中，电压表的 正、负接线柱接反了，D不符合题意. 16.D解析：因为L1、L2串联在电路中，则电压表不可能同 时与L1、L2并联，A正确；由题图可知，S和S2同时闭合时， 电源的两极直接相连，电源被短路，B正确；若S和S2都断 开，则电压表没有接入电路中，电压表示数为零，C正确；在 测L1两端的电压时，电流是从电压表的正接线柱流入，负接 线柱流出，断开S1、闭合S,后，电流会从电压表的负接线柱 流入，正接线柱流出，即电压表的正、负接线柱接反了，不能 使用，D错误. 17.D解析：电流表直接接到电源两极上，造成电源短路， 通过电流表的电流会很大，电流表将被烧坏；由于是电源短 路，没有电流通过电压表，所以电压表不会被烧坏. 18.D解析：电压表的指针偏转幅度太小，这样读数的误差 较大，故应该选用小量程进行测量，所以改接“0~3V”的量 程，操作是断开开关，接入b接线柱，闭合开关后读数. 19.C解析：由题图可知，电流从电源正极出发经开关、电 流表、灯L2、L回到负极，电压表并联在L1两端，则灯L与 灯L2串联，电压表灯L1两端的电压. 20.D解析：如果①②为电流表，③为电压表，则甲灯会被 短路，所以甲灯不亮，A错误；如果①②为电压表，③为电流 表，则乙灯未接入电路中，所以乙灯不亮，B错误；如果①③ 为电压表，②为电流表，则甲灯和乙灯串联，两灯都亮，C错 误；如果①③为电流表，②为电压表，则甲灯和乙灯并联，两 灯都亮，D正确. 21.如图所示（答案不唯一） 解析：探究并联电路中电压的规律，两灯应并联，电压表与待 测用电器并联，电源电压为3V,故电压表选用小量程与灯 L1并联，如答图所示. 22.(1)0.6化学(2)铜片(3)串解析：(1)题图中电压 表选用的量程是0~3V,分度值为0.1V,则该水果电池的 电压为0.6V;水果电池在供电的过程中将化学能转化为电 能.(2)题图中电压表的指针正向偏转，说明电压表的“3”接 线柱与水果电池的正极相连，则该水果电池的正极是铜片， (3)因为串联电池组的总电压等于各个电池的电压之和，因 此为了获得更高电压，可以将多个水果电池串联 第7课时串联电路的电流、电压特点 知识导引 处处相等各部分电路两端的电压之和 课堂作业 1.0.4等于解析：由题图可知，灯L1、L2串联，则通过两 个灯泡的电流相等，电流表的示数为0.4A,所以通过L1、L2 的电流均为0.4A. 2.4.52解析：由题图可知，闭合开关，两个灯泡串联，电 压表V1测L1两端的电压，电压表V2测L2两端的电压，电 压表V测电源电压，所以电源电压U=4.5V,灯L,两端的 电压U1=2.5V,因为串联电路两端的总电压等于各部分电 路两端的电压之和，所以灯L2两端的电压U2=U一U1 4.5V-2.5V=2V. 3.D解析：串联电路中电流处处相等，用电流表测串联电 路中的电流时，接在任意一点都可以. 4.C解析：由题图可知，灯L、L2和两个电流表串联接入 电路，串联电路中电流处处相等，而实验时电流表甲和乙的 示数分别为0.18A和0.14A,则造成两个电流表示数不同 的原因可能是两个电流表出现了问题，如使用前未调零. 5.D解析：两只灯泡串联，由串联电路的电流规律可知，通 过两灯的电流相等，但两灯的亮度不同，则两灯两端的电压 不同，即两个灯泡的规格不同，与是否靠近电源正极无关，A、 C不符合题意，D符合题意：两灯串联，若L2的灯丝断了，整 个电路断路，两灯都不能发光，B不符合题意。 6.B解析：由题图可知，灯L1和L2串联，电压表V1测的 。4 是电源电压，电压表V2测的是灯L2两端的电压.根据串联 电路的电压特点可知，电压表V1的示数应大于电压表V2的 示数，而两个电压表的指针偏转角度相同，所以电压表V1选 的量程应是0~15V,其分度值是0.5V,示数为10V,则电 源电压U=10V;电压表V,选的量程应是0~3V,其分度值 是0.1V,示数为2V,则L2两端的电压U2=2V,L两端的 电压U1=U-U2=10V-2V=8V.B正确. 7.B解析：电压表可以直接并联在电源两端，测量电源电 压，A误；要测量灯L2两端的电压，需将电压表与灯L2并 联，且电压表正接线柱与B点相连，B正确；本实验的结论为 在串联电路中，电源电压等于各部分电路两端电压之和， C错误；多次实验的目的是使结论具有普遍性，避免偶然性， 不是为了减小误差，D错误. 8.(2)断路(3)0.3错误(4)因为I4=IB,IB=Ic,所以 I4=IB=Ic解析：(2)灯不亮说明电路断路，电压表有示数 说明电压表与电源是连通的，则与电压表并联的部分断路， 即L1断路.(3)电流表量程为0~0.6A,示数为0.3A,即 I4=0.3A:串联电路中电流处处相等，则猜想“由于用电器 耗电，电流流过用电器会减小”是错误的.(4)串联电路中电 流处处相等，由(3)结论可知，Ia=IB,IB=Ic,所以I4= I8=Ic. 9.(1)如图所示(2)1.9(3)断路(4)电压表的正、负接 线柱接反了(5)① X LI 解析：(1)由题图甲可知，L1、L2串联，电压表测量L1两端的 电压.(2)由题图乙可知，电压表选用的是小量程，其分度值 是0.1V,故此时电压表的示数是1.9V.(3)闭合开关后，灯 L1、L2均不发光，而电压表的示数大小接近电源电压3V,说 明与电压表并联的电路发生断路，即灯L发生断路.(4)如 果将导线AE的A端松开，接到D接线柱上，这样电流会从 电压表的“一”接线柱流入，从“3”接线柱流出，即电压表的 正、负接线柱接反了.(5)多次实验分析数据是为了寻找普遍 规律. 课后作业 10.0.1电流处处相等11两端的总电压等于各用电器 两端的电压之和解析：节日小彩灯是串联的，由于串联电 路中电流处处相等，若电源插头处的电流是100mA,那么通 过每只小彩灯的电流都是100mA=0.1A;照明电路的电压 是220V,因为串联电路中电路两端的总电压等于各部分电 路两端的电压之和，所以将20只小彩灯串联接到照明电路 中，每只小彩灯两端的电压为220Y-11V. 20 11.31.5解析：当开关S1断开、S2闭合时，两个灯泡串 联，电压表测电源电压，所以电源电压U=4.5V;当开关S 闭合、S断开时，两个灯泡串联，电压表测灯L两端的电压， 所以灯L1两端的电压U1=3V;由串联电路的电压特点可
