第三章 二、透镜-【拔尖特训】2025-2026学年新教材八年级上册物理(苏科版2024)

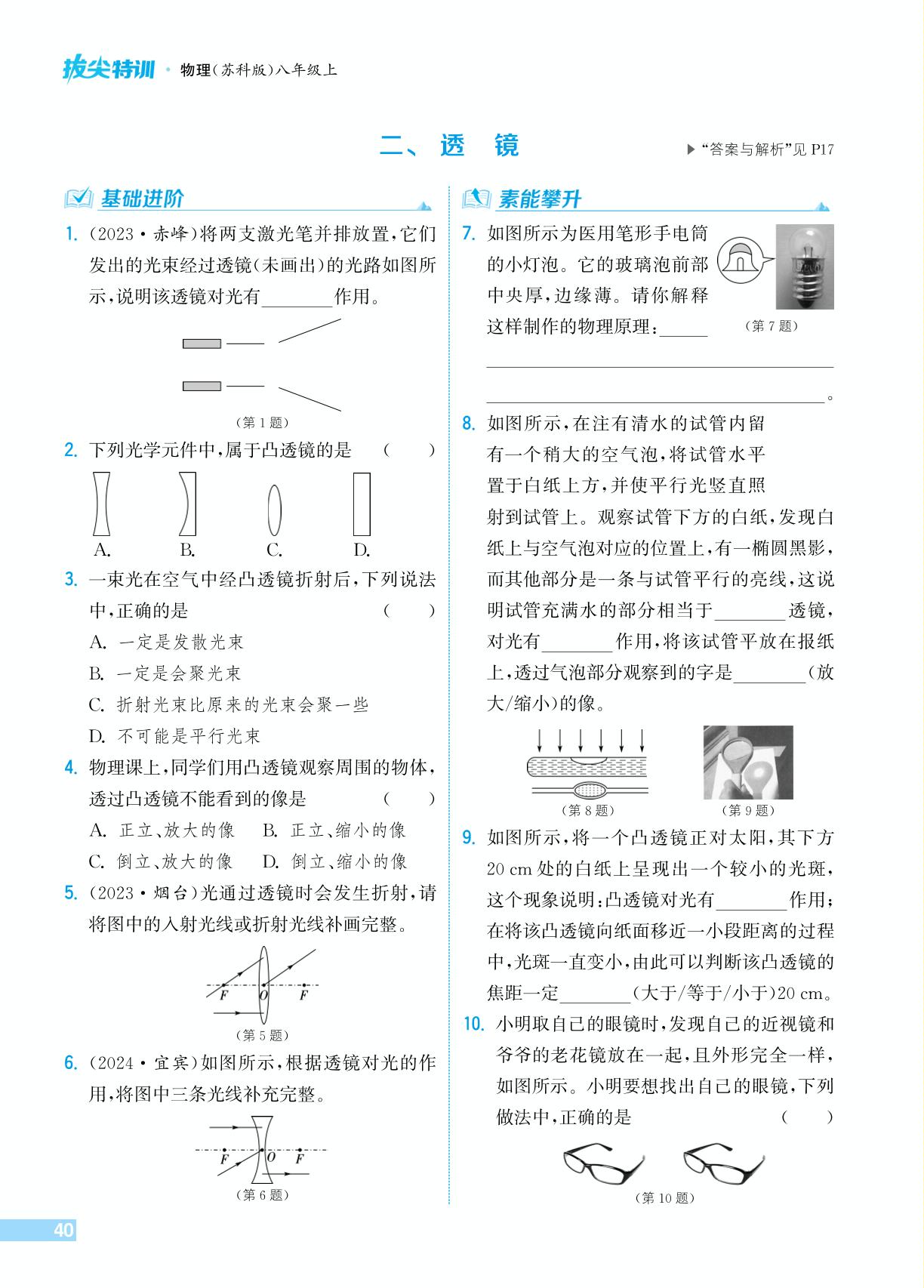

40 二、 透　镜 ▶ “答案与解析”见P17 1. (2023·赤峰)将两支激光笔并排放置,它们 发出的光束经过透镜(未画出)的光路如图所 示,说明该透镜对光有 作用。 (第1题) 2. 下列光学元件中,属于凸透镜的是 ( ) A. B. C. D. 3. 一束光在空气中经凸透镜折射后,下列说法 中,正确的是 ( ) A. 一定是发散光束 B. 一定是会聚光束 C. 折射光束比原来的光束会聚一些 D. 不可能是平行光束 4. 物理课上,同学们用凸透镜观察周围的物体, 透过凸透镜不能看到的像是 ( ) A. 正立、放大的像 B. 正立、缩小的像 C. 倒立、放大的像 D. 倒立、缩小的像 5. (2023·烟台)光通过透镜时会发生折射,请 将图中的入射光线或折射光线补画完整。 (第5题) 6. (2024·宜宾)如图所示,根据透镜对光的作 用,将图中三条光线补充完整。 (第6题) (第7题) 7. 如图所示为医用笔形手电筒 的小灯泡。它的玻璃泡前部 中央厚,边缘薄。请你解释 这样制作的物理原理: 。 8. 如图所示,在注有清水的试管内留 有一个稍大的空气泡,将试管水平 置于白纸上方,并使平行光竖直照 射到试管上。观察试管下方的白纸,发现白 纸上与空气泡对应的位置上,有一椭圆黑影, 而其他部分是一条与试管平行的亮线,这说 明试管充满水的部分相当于 透镜, 对光有 作用,将该试管平放在报纸 上,透过气泡部分观察到的字是 (放 大/缩小)的像。 (第8题) (第9题) 9. 如图所示,将一个凸透镜正对太阳,其下方 20cm处的白纸上呈现出一个较小的光斑, 这个现象说明:凸透镜对光有 作用; 在将该凸透镜向纸面移近一小段距离的过程 中,光斑一直变小,由此可以判断该凸透镜的 焦距一定 (大于/等于/小于)20cm。 10. 小明取自己的眼镜时,发现自己的近视镜和 爷爷的老花镜放在一起,且外形完全一样, 如图所示。小明要想找出自己的眼镜,下列 做法中,正确的是 ( ) (第10题) 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 物理(苏科版)八年级上 41 A. 手摸镜片时,中间厚、边缘薄的是近视镜 B. 让镜片正对太阳光,太阳光通过镜片后 能呈现一个明亮小光斑的是近视镜 C. 让镜片正对太阳光,太阳光通过镜片后 只能呈现一个大光斑的是近视镜 D. 拿着镜片看字,把字放大的是近视镜 11. 易错题 光线经过甲、乙两透镜后的折射光 线如图所示,则关于两透镜的类型,下列说 法中正确的是 ( ) (第11题) A. 甲是凸透镜,乙是凹透镜 B. 甲是凹透镜,乙是凸透镜 C. 甲、乙都是凸透镜 D. 甲、乙都是凹透镜 (第12题) 12. 要使光经过某一个光学元 件后发生如图所示的偏折, 可供选用的元件有① 平面 镜,② 凸透镜,③ 凹透镜。能达成该目的的 光学元件有 ( ) A. ①② B. ②③ C. ①③ D. ①②③ 13. 如图所示,一容器中装满水,水中有一个气 泡,则其对水平射入其中的光线具有的作 用是 ( ) (第13题) A. 会聚作用 B. 发散作用 C. 既不会聚也不发散D. 无法判断 14. 如图所示,让一束白光先后通过三棱镜和凸 透镜。若在凸透镜后的B 处放置白色光屏, 则从光屏上观察到的光点颜色是 ;若将光屏先后放在A、C 两处,则观察到的现象的不同之处 是 。 (第14题) 15. 小明在学习了凸透镜的知识后,想探究凸透 镜的焦距大小与什么因素有关,于是他让平 行光通过如图甲所示的四个透镜,其中A、 B 和C、D 是两组形状相同的凸透镜,它们 分别是用玻璃、塑料和水晶制成的。 (第15题) (1) 与主光轴平行的光经过A、C 两凸透镜 后会聚于焦点处,如图乙所示,比较两次实 验的现象,可以得到的结论是当凸透镜的材 料相同时,凸透镜表面越凸,凸透镜的焦距 越 (大/小)。 (2) 若要探究凸透镜的焦距大小与材料的 关系,应选择 或 两个透 镜,这里主要用到的物理研究方法是 。 (3) 联想到光的色散现象,如果分别用红光 和紫光测同一个凸透镜的焦距,用 (红/紫)光测出的凸透镜焦距更大。 (4) 小明用B 透镜测焦距时发现边缘有一 小块已经缺损,这会使测得的焦距 (变大/不变/变小)。 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 第三章　光的折射　透镜 日出会推迟,日落会提前,故C正确。 11. 如图所示 (第11题) 解析:人眼贴着玻璃窗观察车外,光是 从空气射入玻璃最终进入人眼的,图 中玻璃窗上表面左、右两侧与车厢的 交接处即为光的入射点。作图时先画 出由两个入射点射向人眼的两条折射 光线;再过入射点用虚线画出法线,根 据光从空气斜射入玻璃窗时折射角小 于入射角画出两条入射光线,两条入 射光线之间的区域就是人眼看到车外 的范围,注意正确标出表示光的传播 方向的箭头。 12. (1) 大于 沿直线传播 (2) 眼 睛与水平面的夹角越小,筷子向上“折 断”的程度越大 解析:(1) 分析并比 较图甲、乙、丙可知:光从水中斜射入 空气中,折射光线偏离法线,折射角大 于入射角,而眼睛以为光是沿直线传 播的,从而看上去筷子向上“折断”。 (2) 分析并比较图甲、乙和丙中眼睛 与水平面的夹角和观察到的筷子向上 “折断”的程度,当眼睛与水平面的夹 角减小时,折射角变大,说明折射光线 的反向延长线与筷子的夹角变大,筷 子看起来向上“折断”的程度越大,可 得:同样插入水中的筷子,当眼睛与水 平面的夹角越小,观察到筷子向上“折 断”的程度越大。 13. 水 下方 解析:荷花反射的光 线由空气进入水中时,在水面上发生 折射,折射角小于入射角,折射光线进 入鱼的眼睛,鱼向逆着折射光线的方 向看去,就会觉得荷花变高了。鱼要 准确地咬到荷花,应该跃向它看到的 荷花所在的下方位置。 14. (1) 浅 (2) = 解析:(2) 刚看 到C点和刚看到B 点时,水面的高度 不同,刚看到B 点时,水面较低,但折 射光线的位置是不变的,即折射角的 大小不变,据光的折射特点可知,入射 角也相等,即αB=αC。 15. (1) 近了些 玻璃 空气 没有 变化 (2) 如图所示 (第15题) 解析:(1) 报纸上的字反射的光线从 玻璃进入空气时发生折射,人逆着折 射光线看到的是字的虚像,像的位置 比实际位置高,且字的大小没有变化, 所以看到的字到人眼的距离变得近了 些。(2) 光从玻璃斜射入空气时,在 界面发生折射,折射角大于入射角,折 射光线偏离法线,人眼逆着光线看,看 到的像A'的位置比A 的位置高。 二、 透　镜 1. 发散 2. C 3. C 4. B 5. 如图所示 6. 如图所示 (第5题) (第6题) 7. 玻璃泡前部中央厚、边缘薄,构成 一个凸透镜,灯丝射向它的发散光束 经它会聚后能集中地向前传播,光的 射程变远 8. 凸 会聚 缩小 解析:试管内充 满水的地方,中间比边缘厚,是水凸透 镜,凸透镜对光有会聚作用,使光会聚 成一条亮线。由于气泡的存在,气泡 下方的水形成中间薄、边缘厚的凹透 镜,凹透镜对光有发散的作用,将该试 管平放在报纸上,透过气泡部分观察 到的字是缩小的像。 9. 会聚 小于 解析:将一个凸透镜 正对太阳,其下方的白纸上呈现出一 个较小的光斑,说明凸透镜对光有会 聚作用。如图所示,F 点为焦点,白纸 最初距凸透镜20cm。若将该凸透镜 向纸面移近一小段距离,相当于白纸 向透镜移动一小段距离,已知光斑一 直变小,结合该图可知,该凸透镜的焦 距一定小于20cm。 (第9题) 10. C 解析:近视镜是凹透镜,老花 镜是凸透镜。用手摸时,中间厚、边缘 薄的是老花镜,A错;让镜片正对太阳 光,太阳光通过镜片后能呈现一个明 亮的小光斑,即能会聚光的是老花镜, B错;只能呈现一个大光斑,即能发散 光的是近视镜,C对;拿着镜片看字, 把字放大的是老花镜,D错。 11. A 解析:光线经过甲透镜后折射 光线比入射光线会聚了一些,即甲透 镜对光起了会聚作用,故甲为凸透镜; 光线经过乙透镜之后,折射光线推迟 了会聚,即乙透镜对光起了发散作用, 故乙为凹透镜。 透镜对光的作用 凸透镜对光有会聚作用,是指 经凸透镜折射后的光线相对于入 射光线更“靠近”主光轴了,不能将 会聚作用理解为折射光线是会聚 的,如果射向凸透镜的光线是发散 的,经凸透镜折射后,可能仍然是 发散的,只是发散的程度减弱了, 如题中甲所示。同理,凹透镜对光 的发散作用也是指相对于入射光 线来说折射光线更“远离”主光轴 了,如果射向凹透镜的光线是会聚 的,经凹透镜折射后,可能仍然是 会聚的,只是会聚延迟了,如题中 乙所示。 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 71 12. D 解析:这三个光学元件都可以 达到目的,如图所示。 (第12题) 13. B 解析:光从水中斜射入空气中 时,折射角大于入射角,再从空气中斜 射入水中时,折射角小于入射角,所以 光会发散。 14. 白色 光屏上彩色光带的顺序相 反 解析:一束白光先经三棱镜分解 (色散),随后又经凸透镜会聚在B 点,从而重新混合成白光,因此白光经 三棱镜分解(色散)形成彩色光带,经 凸透镜到达A 处时仍然为彩色光带, 到达B 处时聚为一点,然后又分开, 到达C 处时也是彩色光带,不过彩色 光带的顺序相反。 15. (1) 小 (2) A、B C、D 控制 变量法 (3) 红 (4) 不变 解析:(1) 由图乙可知,凸透镜的材料 相同时,凸透镜表面越凸,凸透镜的焦 距越小。(2) 如果要探究凸透镜的焦 距大小与材料的关系,应选择表面凸 起程度相同而材料不同的两个凸透 镜,即A、B 或C、D,这里主要用到的 物理研究方法是控制变量法。(3) 由 光的色散实验可知,红光的偏折程度 小,紫光的偏折程度大,当红光和紫光 分别平行于主光轴射向同一个凸透镜 时,红光的偏折程度小,会聚点即红光 的焦点离透镜远,而紫光的焦点离透 镜近,所以用红光测出的焦距大。 (4) 小明用B 透镜测焦距时发现边缘 有一小块已经缺损,但这不会影响光 线通过透镜其他部位会聚的位置,所 以测得的焦距不变。 专题特训三　光学综合作图 1. 如图所示 (第1题) 解析:(1) 根据平面镜成像时,像与物 到镜面的距离相等且像与物的连线与 镜面垂直,可知水面与BC 的垂直平 分线重合,则水面在20.0cm刻度线 处,据此画出水面。(2) 由于水中D 点的像也位于C 点,连接AC 与水面 相交于点O,O 点为入射点,连接DO 即为入射光线,OA 是折射光线。 2. 如图所示 (第2题) 解析:经S 点折射的光线射到BC 面 上时发生反射,且反射光线恰好过P 点,因为反射光线的延长线一定过像 点,可以先作S 点关于BC 的对称点 S',即S在BC中的像点,连接S'与P 的连线,与BC 交于O 点,OP 即为反 射到点P 的反射光线,连接SO 为经 AB 面的折射光线;过P 点作法线,根 据光从玻璃斜射入空气中时,折射角 大于入射角,在法线右侧的空气中作 出射出的折射光线,图中∠SOB= ∠BOS'=∠POC,∠B=∠C,所以 ∠BSO=∠OPC,即光线SO 与AB 的夹角和OP 与AC 的夹角相等,而 开始的入射光线与BC 平行,由光路 的可逆性可知,最后经三棱镜折射出 的光线也与BC平行。 3. 如图所示 (第3题) 解析:由于玻璃球底面镀银,因此底面 相当于一个平面镜,入射光线MN 射 到N 点时,会发生反射,根据反射角 等于入射角可知,作出反射光线NC; 当光线NC 从玻璃射进空气时,发生 折射现象,此时折射角应大于光线 NC 与 法 线 的 夹 角,作 出 折 射 光 线CD。 4. 如图所示 (第4题) 解析:C 点是飞机,A 点是人眼,人眼 看到飞机即飞机反射的光线直接进入 人眼,故连接CA,并标上箭头,箭头 指向人眼;人能看到水中的鱼,是因为 鱼反射的光线经水面折射后进入人 眼,人眼看到的鱼是鱼的虚像,虚像在 鱼的实际位置的上方,因此鱼的实际 位置D 点,在B 点的下方,所以先连 接BA,BA 与水面的交点O 为折射 点,然后连接OA 即为折射光线,并标 上箭头,箭头指向A 点。 5. 如图所示 (第5题) 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 81
