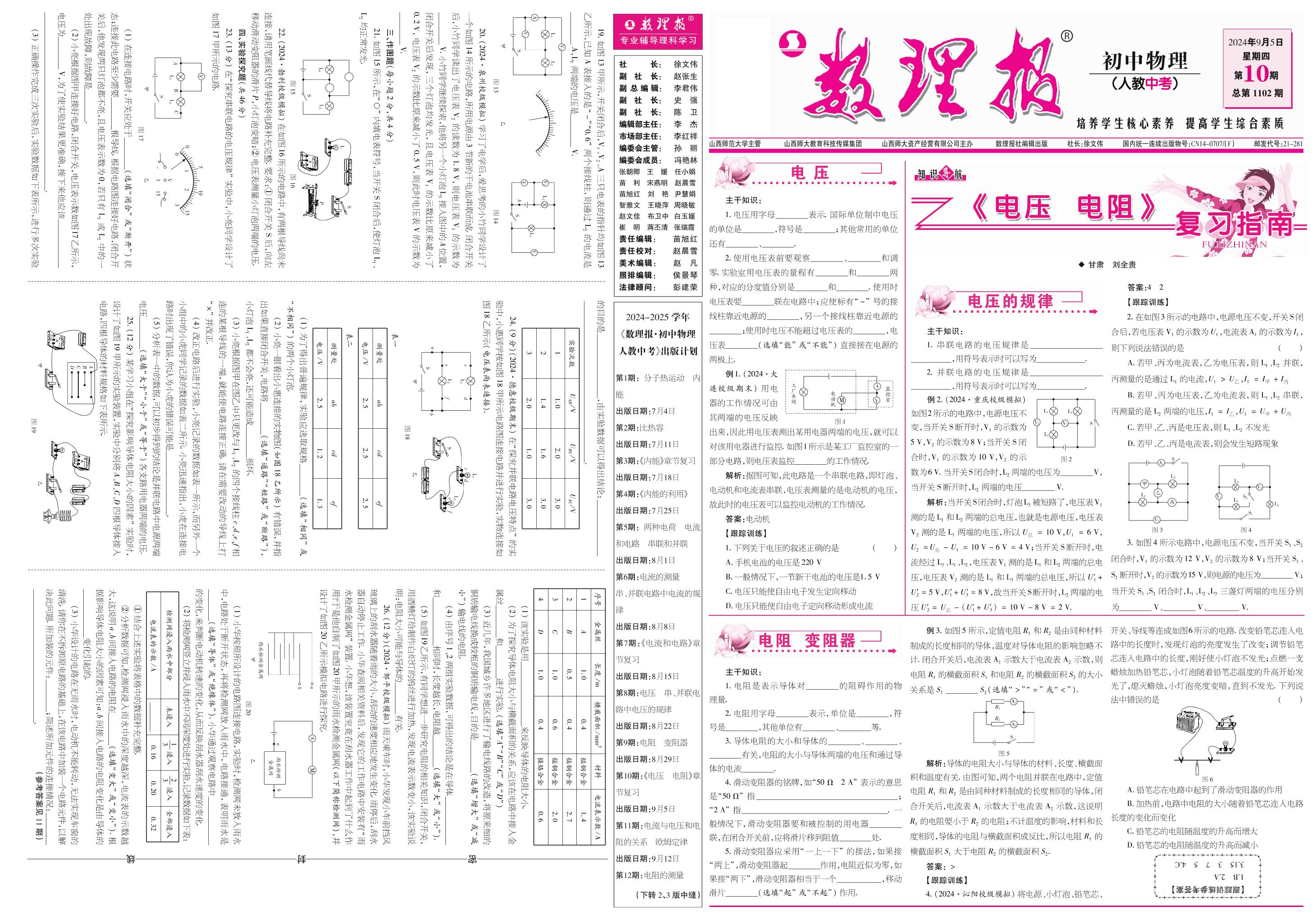

书 电压 主干知识： １．电压用字母 表示．国际单位制中电压 的单位是 ，符号是 ；其他常用的单位 还有 、 ． ２．使用电压表前要观察 、 和调 零．实验室用电压表的量程有 和 两 种，对应的分度值分别是 和 ．使用时 电压表要 联在电路中；应使标有“－”号的接 线柱靠近电源的 ，另一个接线柱靠近电源的 ；使用时电压不能超过电压表的 ，电 压表 （选填“能”或“不能”）直接接在电源的 两极上． 例１．（２０２４·大 连校级期末）用电 器的工作情况可由 其两端的电压反映 出来，因此用电压表测出某用电器两端的电压，就可以 对该用电器进行监控．如图１所示是某工厂监控室的一 部分电路，则电压表监控 的工作情况． 解析：据图可知，此电路是一个串联电路，即灯泡、 电动机和电流表串联，电压表测量的是电动机的电压， 故此时的电压表可以监控电动机的工作情况． 答案：电动机 【跟踪训练】 １．下列关于电压的叙述正确的是 （　　） Ａ．手机电池的电压是２２０Ｖ Ｂ．一般情况下，一节新干电池的电压是１．５Ｖ Ｃ．电压只能使自由电子发生定向移动 Ｄ．电压只能使自由电子定向移动形成电流 电压的规律 主干知识： １．串联电路的电压规律是 ，用符号表示时可以写为 ． ２．并联电路的电压规律是 ，用符号表示时可以写为 ． 例２．（２０２４·重庆校级模拟） 如图２所示的电路中，电源电压不 变，当开关Ｓ断开时，Ｖ１的示数为 ５Ｖ，Ｖ２的示数为８Ｖ；当开关Ｓ闭 合时，Ｖ１的示数为１０Ｖ，Ｖ２的示 数为６Ｖ．当开关Ｓ闭合时，Ｌ２两端的电压为 Ｖ， 当开关Ｓ断开时，Ｌ２两端的电压 Ｖ． 解析：当开关Ｓ闭合时，灯泡Ｌ３被短路了，电压表Ｖ１ 测的是Ｌ１和Ｌ２两端的总电压，也就是电源电压，电压表 Ｖ２测的是Ｌ１两端的电压，所以 Ｕ总 ＝１０Ｖ，Ｕ１ ＝６Ｖ， Ｕ２ ＝Ｕ总 －Ｕ１ ＝１０Ｖ－６Ｖ＝４Ｖ；当开关Ｓ断开时，电 流经过Ｌ３、Ｌ１、Ｌ２，电压表Ｖ１测的是Ｌ１和Ｌ２两端的总电 压，电压表Ｖ２测的是Ｌ１和Ｌ３两端的总电压，所以Ｕ′１＋ Ｕ′２＝５Ｖ，Ｕ′１＋Ｕ′３＝８Ｖ，故当开关Ｓ断开时，Ｌ２两端的电 压Ｕ′２＝Ｕ总 －（Ｕ′１＋Ｕ′３）＝１０Ｖ－８Ｖ＝２Ｖ． 答案：４　２ 【跟踪训练】 ２．在如图３所示的电路中，电源电压不变，开关Ｓ闭 合后，若电压表Ｖ１的示数为Ｕ１，电流表Ａ１的示数为Ｉ１， 则下列说法错误的是 （　　） Ａ．若甲、丙为电流表，乙为电压表，则 Ｌ１、Ｌ２并联， 丙测量的是通过Ｌ１的电流，Ｕ１ ＞Ｕ乙，Ｉ１ ＝Ｉ甲 ＋Ｉ丙 Ｂ．若甲、丙为电压表，乙为电流表，则 Ｌ１、Ｌ２串联， 丙测量的是Ｌ２两端的电压，Ｉ１ ＝Ｉ乙，Ｕ１ ＝Ｕ甲 ＋Ｕ丙 Ｃ．若甲、乙、丙是电压表，则Ｌ１、Ｌ２不发光 Ｄ．若甲、乙、丙是电流表，则会发生短路现象 ３．如图４所示电路中，电源电压不变，当开关Ｓ１、Ｓ２ 闭合时，Ｖ１的示数为１２Ｖ，Ｖ２的示数为８Ｖ；当开关Ｓ１、 Ｓ２断开时，Ｖ２的示数为１５Ｖ，则电源的电压为 Ｖ； 当开关Ｓ１、Ｓ２闭合时，Ｌ１、Ｌ２、Ｌ３三盏灯两端的电压分别 为 Ｖ、 Ｖ、 Ｖ． 电阻　变阻器 主干知识： １．电阻是表示导体对 的阻碍作用的物 理量． ２．电阻用字母 表示，单位是 ，符 号是 ，其他单位有 、 等． ３．导体电阻的大小和导体的 、 、 有关，电阻的大小与导体两端的电压和通过导 体的电流 ． ４．滑动变阻器的铭牌，如“５０Ω　２Ａ”表示的意思 是“５０Ω”指 ； “２Ａ”指 ．一 般情况下，滑动变阻器要和被控制的用电器 联，在闭合开关前，应将滑片移到阻值 处． ５．滑动变阻器应采用“一上一下”的接法，如果接 “两上”，滑动变阻器起 作用，电阻近似为零，如 果接“两下”，滑动变阻器相当于一个 ，移动 滑片 （选填“起”或“不起”）作用． 例３．如图５所示，定值电阻Ｒ１和Ｒ２是由同种材料 制成的长度相同的导体，温度对导体电阻的影响忽略不 计．闭合开关后，电流表Ａ１示数大于电流表Ａ２示数，则 电阻Ｒ１的横截面积Ｓ１和电阻Ｒ２的横截面积Ｓ２的大小 关系是Ｓ１ Ｓ２（选填“＞”“＝”或“＜”）． 解析：导体的电阻大小与导体的材料、长度、横截面 积和温度有关．由图可知，两个电阻并联在电路中，定值 电阻Ｒ１和Ｒ２是由同种材料制成的长度相同的导体，闭 合开关后，电流表Ａ１示数大于电流表 Ａ２示数，这说明 Ｒ１的电阻要小于Ｒ２的电阻；不计温度的影响，材料和长 度相同，导体的电阻与横截面积成反比，所以电阻Ｒ１的 横截面积Ｓ１大于电阻Ｒ２的横截面积Ｓ２． 答案：＞ 【跟踪训练】 ４．（２０２４·沁阳校级模拟）将电源、小灯泡、铅笔芯、 开关、导线等连成如图６所示的电路．改变铅笔芯连入电 路中的长度时，发现灯泡的亮度发生了改变；调节铅笔 芯连入电路中的长度，刚好使小灯泡不发光；点燃一支 蜡烛加热铅笔芯，小灯泡随着铅笔芯温度的升高开始发 光了，熄灭蜡烛，小灯泡亮度变暗，直到不发光．下列说 法中错误的是 （　　） Ａ．铅笔芯在电路中起到了滑动变阻器的作用 Ｂ．加热前，电路中电阻的大小随着铅笔芯连入电路 长度的变化而变化 Ｃ．铅笔芯的电阻随温度的升高而增大 Ｄ．铅笔芯的电阻随温度的升高而减小 !!!!!!!!!!" ! ! ! " !!!!!!!!!!" ! ! ! " !"#$%&'()* !"#$"% &"!'&(')"* # +, -./ 01234567 012489:;<=>?6@ ABCDEFGH DIJKEFLMNO PQRSTUL*+!),-(-(.V/W XYZUL$!,$0! [\L111"23456789":9; ! " #"$ !" $-$)%<&'' !"#$ !"#$%& !"#$%&'" ()*+,-'. ! " % ! = ! " ! " # $ ! & # (! !!"#" " % " & " # = $ = & > ! $ $ ! ! ! # % $ % & ! ' V]^ #_% H`aW b!cL "#$%& ' ( GHdcL())* b$cL+,- GHdcL()!!* b&cL./(01234 GHdcL()!0* b)cL.'(5670 GHdcL()$'* b'cL 89:; :< =:> ?@AB@ GHdcL0)!* b?cL:<5CD ?EBF:>G:<5H I GHdcL0)0* b(cLJ:<=:>01 234 GHdcL0)!'* b0cL:K ?EBF: >G:K5HI GHdcL0)$$* b<cL:L MLN GHdcL')$<* b!-cLJ:K :L01 234 GHdcL<)'* b!!cL:OP:K=: L5QR STUV GHdcL<)!$* b!$cL:L5CD( $-$),$-$' %& '()*+!",$ -."/01234 $ % & % ) * ' ( ) * ! ! + , - ! ? @ $ @ ! @ & > ! > $ = & = $ ! ) ) *+ eNf , ) *+ ghi , ( - .+ jkf , ) *+ l m , ) *+ n o -./01+ j p 23/01+ jqr -4506+ s t -4578+ uvw hxy z { |}~  € ‚ƒ g„… †q - v ‡ˆ~ ‰ŠN z‹Œ ‹Ž gN o` ‘’{ “ ƒ ”•– h—˜ 91-.+ †q 91:;+ g„… <=-.+ g ™ >?-.+ š›œ @ABC+ žŸ 01234567 12489:;<=>? 0124 ¡¢£¤¥¦§6@ ABCDEFGH DILeNf PQRS¨©GHªUL*+!),-(-(.V/W XYZUL$!,#'& 书书书 １９．如 图 １３ 甲 所 示 ，开 关 闭 合 后 ，Ｖ １ 、Ｖ ２ 、Ａ 三 只 电 表 的 指 针 均 如 图 １３ 乙 所 示 ，已 知 Ａ 表 接 入 的 是 “ － ” “０．６ ” 两 个 接 线 柱 ， 则 通 过 Ｌ ２ 的 电 流 是 Ａ ，Ｌ １ 两 端 的 电 压 是 Ｖ ． ２０． （２０２４ · 泉 州 校 级 模 拟 ） 学 习 了 电 学 后 ，爱 思 考 的 小 竹 同 学 设 计 了 一 个 如 图 １４ 所 示 的 电 路 ，所 用 电 源 由 ３ 节 新 的 干 电 池 串 联 而 成 ． 闭 合 开 关 后 ，小 竹 同 学 读 出 了 电 压 表 Ｖ ２ 的 读 数 为 １． ８ Ｖ ， 则 电 压 表 Ｖ １ 的 示 数 为 Ｖ ．小 竹 同 学 继 续 探 索 ，他 将 另 一 个 小 灯 泡 Ｌ ３ 接 入 图 中 的 Ａ 位 置 ， 闭 合 开 关 后 发 现 ， 三 个 灯 泡 均 发 光 ， 且 电 压 表 Ｖ １ 的 示 数 比 原 来 减 小 了 ０．２ Ｖ ， 电 压 表 Ｖ ２ 的 示 数 比 原 来 减 小 了 ０． ５ Ｖ ， 则 此 时 电 压 表 Ｖ 的 示 数 为 Ｖ ． 三 、 作 图 题 （ 每 小 题 ２ 分 ， 共 ４ 分 ） ２１．如 图 １５ 所 示 ，在 “○ ” 内 填 电 表 符 号 ，当 开 关 Ｓ 闭 合 后 ，使 灯 泡 Ｌ １ 、 Ｌ ２ 均 正 常 发 光 ． ２２． （２０２４· 勃 利 校 级 模 拟 ） 在 如 图 １６ 所 示 的 电 路 中 ，有 两 根 导 线 尚 未 连 接 ，请 用 笔 画 线 代 替 导 线 将 电 路 补 充 完 整 ． 要 求 ：① 闭 合 开 关 Ｓ 后 ， 向 左 移 动 滑 动 变 阻 器 的 滑 片 Ｐ ，小 灯 泡 变 暗 ；② 电 压 表 测 量 小 灯 泡 两 端 的 电 压 ． 四 、 实 验 探 究 题 （ 共 ４６ 分 ） ２３． （１３ 分 ） 在 “ 探 究 串 联 电 路 的 电 压 规 律 ” 实 验 中 ， 小 亮 同 学 设 计 了 如 图 １７ 甲 所 示 的 电 路 ． （１ ） 在 连 接 电 路 时 ，开 关 应 处 于 （ 选 填 “ 闭 合 ” 或 “ 断 开 ” ） 状 态 ；连 接 此 电 路 至 少 需 要 根 导 线 ．根 据 电 路 图 连 接 好 电 路 ，闭 合 开 关 后 ，他 发 现 两 只 灯 泡 都 不 亮 ，且 电 压 表 示 数 为 ０ ， 若 只 有 Ｌ １ 或 Ｌ ２ 中 的 一 处 出 现 故 障 ，则 故 障 是 ． （２ ） 小 亮 根 据 图 甲 连 接 好 电 路 ，闭 合 开 关 ，电 压 表 示 数 如 图 １７ 乙 所 示 ， 电 压 为 Ｖ ，为 了 使 实 验 结 果 更 准 确 ， 接 下 来 他 应 该 ． （３ ） 正 确 操 作 完 成 三 次 实 验 后 ， 实 验 数 据 如 下 表 所 示 ， 进 行 多 次 实 验 的 目 的 是 ， 由 实 验 数 据 可 以 得 出 结 论 ： ． 实 验 次 数 Ｕ ＡＢ ／Ｖ Ｕ ＢＣ ／Ｖ Ｕ ＡＣ ／Ｖ １ １．０ ２．０ ３．０ ２ １．４ １．６ ３．０ ３ ２．０ １．０ ３．０ ２４． （９ 分 ） （２０２４ · 德 惠 校 级 期 末 ） 在 “ 探 究 并 联 电 路 电 压 特 点 ” 的 实 验 中 ，小 惠 同 学 按 如 图 １８ 甲 所 示 电 路 图 连 接 电 路 并 进 行 实 验 ，实 物 连 接 如 图 １８ 乙 所 示 （ 电 压 表 尚 未 连 接 ）． 　 　 表 一测 量 处 ａｂ ｃｄ ｅｆ 电 压 ／Ｖ ２ ．５ ２．５ ２．５ 　 　 表 二测 量 处 ａｂ ｃｄ ｅｆ 电 压 ／Ｖ ２．５ １．２ １．３ （１ ） 为 了 得 出 普 遍 规 律 ， 实 验 应 选 取 规 格 （ 选 填 “ 相 同 ” 或 “ 不 相 同 ” ） 的 两 个 小 灯 泡 ． （２ ） 小 亮 一 眼 看 出 小 惠 连 接 的 实 物 图 （ 如 图 １８ 乙 所 示 ） 有 错 误 ， 并 指 出 如 果 直 接 闭 合 开 关 ，电 路 将 （ 选 填 “ 通 路 ” “ 短 路 ” 或 “ 断 路 ” ） ， 小 灯 泡 Ｌ １ 、Ｌ ２ 都 不 会 亮 ，还 可 能 造 成 损 坏 ． （３ ） 小 亮 根 据 图 甲 在 图 乙 中 只 更 改 与 Ｌ １ 、Ｌ ２ 的 四 个 接 线 柱 ｃ、ｄ 、ｅ、ｆ 相 连 的 某 根 导 线 的 一 端 ， 就 能 使 电 路 连 接 正 确 ． 请 在 需 要 改 动 的 导 线 上 打 “ × ” 并 改 正 ． （４ ） 改 正 电 路 后 进 行 实 验 ， 小 亮 记 录 的 数 据 如 表 一 所 示 ， 而 另 外 一 个 小 组 中 的 小 虎 同 学 记 录 的 数 据 如 表 二 所 示 ． 小 亮 迅 速 指 出 ， 小 虎 在 连 接 电 路 时 出 现 了 错 误 ，你 认 为 小 虎 的 错 误 可 能 是 ． （５ ） 分 析 表 一 中 的 数 据 ，可 以 初 步 得 到 的 结 论 是 并 联 电 路 中 电 源 两 端 电 压 （ 选 填 “ 大 于 ” “ 小 于 ” 或 “ 等 于 ” ） 各 支 路 用 电 器 两 端 的 电 压 ． ２５． （１２ 分 ） 某 学 习 小 组 在 “ 探 究 影 响 导 体 电 阻 大 小 的 因 素 ” 实 验 时 ， 设 计 了 如 图 １９ 甲 所 示 的 实 验 装 置 ，实 验 中 分 别 将 Ａ 、Ｂ 、 Ｃ 、Ｄ 四 根 导 体 接 入 电 路 ，四 根 导 体 的 材 料 规 格 如 下 表 所 示 ． 序 号 金 属 丝 长 度 ／ｍ 横 截 面 积 ／ｍ ｍ ２ 材 料 电 流 表 示 数 ／Ａ １ Ａ １．０ ０．４ 锰 铜 合 金 １．４ ２ Ｂ ０．５ ０．４ 锰 铜 合 金 ２．７ ３ Ｃ １．０ ０．６ 锰 铜 合 金 ２．０ ４ Ｄ １．０ ０．４ 镍 铬 合 金 ０．６ （１ ） 该 实 验 是 用 来 反 映 导 体 的 电 阻 大 小 ． （２ ） 为 了 探 究 导 体 电 阻 大 小 与 横 截 面 积 的 关 系 ，应 该 在 电 路 中 接 入 金 属 丝 和 进 行 实 验 ． （ 选 填 “Ａ ” “Ｂ ” “Ｃ ” 或 “Ｄ ” ） （３ ） 近 几 年 ， 我 国 城 乡 许 多 地 区 进 行 了 输 电 线 路 的 改 造 ， 将 原 来 细 的 铜 质 输 电 线 换 成 较 粗 的 铜 质 输 电 线 ， 目 的 是 （ 选 填 “ 增 大 ” 或 “ 减 小 ” ） 输 电 线 的 电 阻 ． （４ ） 由 序 号 １ 、２ 两 组 实 验 数 据 ，可 得 出 的 结 论 是 在 导 体 和 相 同 时 ，长 度 越 长 ，电 阻 越 （ 选 填 “ 大 ” 或 “ 小 ” ）． （５ ） 如 图 １９ 乙 所 示 ，有 同 学 想 进 一 步 研 究 电 阻 的 相 关 知 识 ，闭 合 开 关 ， 用 酒 精 灯 给 制 作 白 炽 灯 的 钨 丝 进 行 加 热 ， 发 现 电 流 表 示 数 变 小 ， 该 实 验 说 明 ：电 阻 大 小 可 能 与 导 体 的 有 关 ． ２６． （１２ 分 ） （２０２４· 邹 平 校 级 模 拟 ） 雨 天 乘 车 时 ，小 华 发 现 小 车 前 挡 风 玻 璃 上 的 刮 水 器 随 着 雨 的 大 小 ，刮 动 的 速 度 相 应 地 发 生 变 化 ．雨 停 后 ， 刮 水 器 自 动 停 止 工 作 ． 小 华 查 阅 相 关 资 料 后 ， 发 现 它 的 工 作 电 路 中 安 装 有 “ 雨 水 检 测 金 属 网 ” 装 置 ．小 华 想 ， 该 装 置 究 竟 在 刮 水 器 工 作 中 起 到 了 什 么 作 用 ？于 是 他 自 制 了 如 图 ２０ 甲 所 示 的 雨 水 检 测 金 属 网 （ 以 下 简 称 检 测 网 ） ，并 设 计 了 如 图 ２０ 乙 所 示 模 拟 电 路 进 行 探 究 ． （１ ） 小 华 按 照 所 设 计 的 电 路 图 连 接 电 路 ， 实 验 时 ， 检 测 网 未 放 入 雨 水 中 ，电 路 处 于 断 开 状 态 ， 再 将 检 测 网 放 入 雨 水 中 ， 电 路 接 通 ， 表 明 雨 水 是 （ 选 填 “ 导 体 ” 或 “ 绝 缘 体 ” ）． 小 华 通 过 观 察 电 路 中 的 变 化 ， 来 判 断 电 动 机 转 速 的 变 化 ，从 而 反 映 刮 水 器 刮 水 速 度 的 变 化 ． （２） 将 检 测 网 竖 立 并 浸 入 雨 水 中 不 同 深 度 处 进 行 实 验 ，记 录 数 据 如 下 表 ： 检 测 网 浸 入 雨 水 中 部 分 未 浸 入 １３ 浸 入 ２３ 浸 入 全 部 浸 入 电 流 表 的 示 数 ／Ａ ０．１６ ０．２０ ０．３２ ① 结 合 上 述 实 验 将 表 格 中 的 数 据 补 充 完 整 ． ② 分 析 数 据 可 知 ， 检 测 网 浸 入 雨 水 中 的 深 度 越 深 ， 电 流 表 的 示 数 越 大 ， 这 说 明 ａ 、ｂ 间 接 入 电 路 的 电 阻 在 （ 选 填 “ 变 大 ” 或 “ 变 小 ” ）．根 据 影 响 导 体 电 阻 大 小 的 因 素 可 知 ： ａ 、ｂ 间 接 入 电 路 的 电 阻 变 化 是 由 导 体 的 变 化 引 起 的 ． （３ ） 小 华 设 计 的 电 路 在 无 雨 水 时 ， 电 动 机 不 能 转 动 ， 无 法 实 现 车 窗 的 清 洗 ．请 你 在 不 拆 卸 原 电 路 的 基 础 上 ，在 该 电 路 中 加 装 一 个 电 路 元 件 ， 以 解 决 此 问 题 ．所 加 装 的 元 件 ： ； 简 述 所 加 元 件 的 连 接 情 况 ： ． « ¬­ V & ' ( ® ¯ ! ! c W > = & = $ @ ! @ $ ! & ) ) ! " > " & " $ # $ % ! # " & " # & ' " ( % $ > ! ! 0 " & " # = $ = & % ! # ! ! & > " & " # ! ! ' ) @ ! ! ? $ $ !*+, ! # ! ! < $ ) + - . " & " $ = - & ! $ ' ! - ! ' - , & ! ' ! # ! ! ( / 0 . / 0 1 2 3 4 / 0 * % . / 0 1 2 3 4 ! $ - ! # 书 ９期２版试题参考答案 电阻 １．Ａ　２．Ａ　３．Ｃ　４．Ｂ　５．Ｄ　６．Ｂ ７．导体　变大 ８．导体　长度 ９．横截面积　大于　转换法 １０．小于　长度　上下 １１．（１）电流表示数的大小 （２）Ａ、Ｃ　三 （３）变大　温度 （４）变小 ９期３版试题参考答案 变阻器 １．Ｃ　２．Ｂ　３．Ｃ　４．Ｄ　５．Ａ ６．Ｄ　７．Ｂ　８．Ａ　９．Ｃ　１０．Ｄ １１．增大　不变 １２．０　２５　ｂ １３．ＡＰ　左 １４．串　逆时针 １５．ａ、ｂ　变大　变小 １６．４　长　变大 １７．（１）如图１所示 （２）右　最大　过大 （３）Ｌ断路 （４）变大　变小　 １８．（１）如图２所示 （２）Ｂ　Ａ　变大　（３）Ａ、Ｂ　Ｃ、Ｄ （４）①连接电路时，开关未断开　 ②滑动变阻器的滑片未移到阻值最大处 ９期４版《竞技台》参考答案 １．Ｄ　２．（１）变大　变小　（２）左 书 电压表是测量电压的仪表，用电压表判断电路故 障，可加深我们对电压表应用的透彻理解． 一、电压表有示数 例１．如图１所示，三个小灯 泡串联，开关 Ｓ完好，Ｓ闭合时， 三个灯均不亮，用电压表去检查， 发现连在 ａ、ｂ两端时，电压表无 示数，连在 ｂ、ｄ两端时，电压表有示数，连在 ｃ、ｄ两端 时，电压表无示数．如果电路某处发生了断路，则其原 因可能是 （　　） Ａ．Ｌ１灯丝断了　　　 Ｂ．Ｌ２灯丝断了 Ｃ．只有Ｌ３灯丝断了 Ｄ．电源处断路 解析：连在ａ、ｂ两端电压表无示数，表示电压表与 电源的正、负极没有接通，有断路之处；连在 ｂ、ｄ两端 电压表有示数，表示电压表与电源的正、负极接通，Ｌ１ 完好；连在ｃ、ｄ两端电压表无示数，表示Ｌ２处断路，即 可能是Ｌ２灯丝断了，但 Ｌ３的灯丝是否完好还不能 确定． 答案：Ｂ 二、电压表无示数 例２．（多选）如图２所示的 电路中，电源电压为６Ｖ，开关 Ｓ 闭合时，电压表示数为０，且电源 完好，出现此现象的原因可能是 （　　） Ａ．Ｌ１短路或Ｌ２断路 Ｂ．Ｌ１断路或Ｌ２短路 Ｃ．Ｌ１和Ｌ２都断路 Ｄ．Ｌ１和Ｌ２都短路 解析：开关 Ｓ闭合，电压表示数为０，可能是灯泡 Ｌ１断路或Ｌ１和Ｌ２都断路，电压表不能与电源两极接 通；也可能是电压表与灯泡 Ｌ２并联，灯泡 Ｌ２短路，造 成电压表被短路，所以电压表示数为０． 答案：ＢＣ 三、电压表示数一只变小、一只变大 例３．如图３所示电路中，电源 电压不变，闭合开关 Ｓ后，灯泡 Ｌ１、 Ｌ２都发光．一段时间后，其中一只 灯泡突然熄灭，另一只灯泡仍然发 光，而电压表Ｖ１的示数变小，Ｖ２的 示数变大，则产生这一现象的原因可能是 （　　） Ａ．Ｌ１断路　　　　　　　Ｂ．Ｌ２断路 Ｃ．Ｌ１短路 Ｄ．Ｌ２短路 解析：观察图示电路图可知，灯泡Ｌ１、Ｌ２串联，电压 表Ｖ１测Ｌ１两端的电压，Ｖ２测Ｌ２两端的电压．电压表Ｖ１ 的示数变小，Ｖ２的示数变大，原因可能是灯泡Ｌ１短路，使 得电路中的用电器只有Ｌ２，电压表Ｖ２测Ｌ２两端的电压， 即电源电压，示数变大，电压表Ｖ１的示数为０，示数变小． 答案：Ｃ ! ! " ! " ! # ! ! $ ! % $ " ! " ! " & ! " # $ ! ! ! ! " ! # ! " ! " " " $ ! & # % ! !"#$% !"#$%&'()*+ '&(%)(!*%!+, !",-%&'()*+ '&(%)(!*%%!( !"#$%&'"() %'* -* ! +,-.(/0 -* & 123.4/0 书 ◆夯实基础◆ 电阻是表示导体对电流阻碍作用大小的物理量，它 是导体本身的一种性质；影响电阻大小的因素主要有导 体的材料、横截面积、长度及温度．滑动变阻器是导体电 阻运用的一个重要方面． １．原理：靠改变接入电路中电阻丝的长度来改变接 入电路中的电阻，从而达到改变电路中电流的目的． ２．规格：在滑动变阻器的铭牌上都会标有其规格， 如“２００Ω １Ａ”就表示该变阻器的最大阻值为２００Ω， 允许通过的最大电流为１Ａ． ３．接法：串联接入，一上一下．如图１～４是正确的 连接方式，其中图１和图２连入的部分是等效的，都是 ＡＰ部分；图３和图４连入的部分是等效的，都是 ＢＰ部 分；图５的连接方式阻值几乎为０；图６的连接方式阻值 为定值电阻，即连入的是ＡＢ整个部分． 技巧点拨：滑动变阻器只有串联接在电路中，才能 达到改变通过用电器电流的目的．滑片向瓷筒上的下接 线柱方向移动时，电阻变小，为了保护电路，在闭合开关 前应将变阻器的滑片移到最大阻值处．口诀：串联接入， 电流可变；片移阻变，靠近下接，阻值变小，远离下接，阻 值变大；保护电路，片放大阻． ◆考题链接◆ 例题：甲、乙两小组使用 相同规格的元件，按图７所示 电路进行同一实验，其中ａ、ｂ、 ｃ、ｄ、ｅ为滑动变阻器上的五个 位置．他们将滑动变阻器的滑 片Ｐ分别置于ａ、ｂ、ｃ、ｄ、ｅ五个位置上，然后把相应电流 表的示数记录在表一、表二中．对比两组数据，发现电流 表示数不完全相同．经检查，发现其中一个小组使用的 滑动变阻器发生了断路． 表一（甲组） 滑片Ｐ的位置 ａ ｂ ｃ ｄ ｅ 电流表的示数 ／Ａ ０ ０ １．０ １．５ ３．０ 表二（乙组） 滑片Ｐ的位置 ａ ｂ ｃ ｘ ｄ ｅ 电流表的示数 ／Ａ ０．５ ０．７ １．０ １．５ ３．０ 请分析并回答下列问题： （１）滑动变阻器发生断路的是 组；断路可 能发生在滑动变阻器 段内且不包括 点． （２）表二中，滑片Ｐ在ｘ（ｘ是ｃ、ｄ之间的某一点）处 时，电流表的示数可能为 （　　） Ａ．０．７Ａ　　Ｂ．０．８Ａ　　Ｃ．１．２Ａ　　Ｄ．２．０Ａ 解析：（１）由电路图可知，如果滑动变阻器发生了 断路，则电流表不会有示数．表一中，当滑片Ｐ放在ａ和 ｂ两点时，电流表示数都为零，在 ｃ点时电流表才有示 数，所以是甲组所用的滑动变阻器发生了断路，且断路 出现在滑动变阻器的ｂｃ段，但不包括ｃ处． （２）由表二可知，滑动变阻器的滑片 Ｐ在 ｃ、ｄ两点 时，电流表的示数分别是１．０Ａ和１．５Ａ，因ｘ处位于ｃ、 ｄ之间，故滑片Ｐ在ｘ处时，电流表的示数应在１．０Ａ和 １．５Ａ之间，所以Ｃ选项正确． 答案：（１）甲　ｂｃ　ｃ　（２）Ｃ ! 56 789 " % & ! " ! " ' ! * . & ! ! -* /+:;<=>.4/0 ! ?@ ABC ! ! ! ! # $ % & # ' % & ! & ! / # ' % & # ' % & ! ( ! + # ' % & # ' % & & & & & & & #$%&'()*+,- ./01 D+E*F-2%-3 )%&*F45$%&678 9: D+E*F-2!+3 )%/*F ;< ;= ;=> D+E*F%'2&3 )%(*F?@ABC/; => DE%& D+E*F%'2%'3 )%+*F ;=>6789 : D+E*F%'2!*3 )%**F GH1;6 D+E*F%'2!/3 )%,*FIJK IL D+E*F%'2&%3 )%-*F;GI ;IM ;IN;O D+E*F%%2*3 )!'*F;PQ IG; D+E*F%%2%/3 )!%*F ;RI67ST : D+E*F%%2!%3 )!!*F UV/WX6 D+E*F%!2!,3 )!&*F <YRZ[\ ] 6̂ D+E*F%!2(3 )!/*F_<)UV)<Y `aT: D+E*F%!2%!3 )!(*Fbc;-)5$ %&`aT: D+E*F%!2%-3 )!+*F;=>)GH1 ;);RI`aT: D+E*F%!2!+3 )!*0//*F.def%0/ 2T:`ghdijkl D+E*F%2!3 )/(0(!*F.def(0+ 29:`mhdnopq D+E*F(2%3 GHI !J#+"KL ! % 书书书 《 电 压 电 阻 》 综 合 质 量 检 测 卷 ◆ 数 理 报 社 试 题 研 究 中 心 　 （ （ 说 明 ： 本 试 卷 为 闭 卷 笔 答 ， 答 题 时 间 ６０ 分 钟 ， 满 分 １０ ０ 分 ） ） 　 题 　 号 一 二 三 四 总 　 分 得 　 分 一 、 选 择 题 （ 每 小 题 ３ 分 ， 共 ３０ 分 ） 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 １． 工 作 和 生 活 中 ，手 机 已 成 为 人 们 常 用 的 工 具 ．某 款 智 能 手 机 的 电 池 电 压 最 接 近 （ 　 　 ） Ａ ．４ Ｖ 　 　 　 　 　 Ｂ． １１ ０ Ｖ 　 　 　 　 Ｃ． ２２ ０ Ｖ 　 　 　 　 Ｄ ．３ ８０ Ｖ ２． （ ２０ ２４ · 漳 州 芗 城 区 校 级 期 末 ） 下 列 关 于 电 流 、电 压 和 电 阻 的 说 法 正 确 的 是 （ 　 　 ） Ａ ．不 同 的 电 源 提 供 的 电 压 一 定 不 相 同 Ｂ． 某 电 路 中 有 电 流 ，它 的 两 端 一 定 有 电 压 Ｃ． 某 电 路 两 端 有 电 压 ，电 路 中 一 定 有 电 流 Ｄ ．电 阻 是 导 体 对 电 流 的 阻 碍 作 用 ，导 体 中 没 有 电 流 时 ，导 体 就 没 有 电 阻 ３． 如 图 １ 所 示 ，有 关 滑 动 变 阻 器 的 使 用 ， 下 列 说 法 错 误 的 是 （ 　 　 ） Ａ ．铭 牌 上 的 “ １０ Ω 　 ２ Ａ ” 表 示 滑 动 变 阻 器 的 变 阻 范 围 是 ０ ～ １０ Ω Ｂ． 滑 动 变 阻 器 要 “ 一 上 一 下 ” 接 线 才 能 发 挥 变 阻 的 作 用 Ｃ． Ａ、 Ｃ 端 接 进 电 路 ，向 Ｄ 端 移 动 Ｐ， 电 阻 增 大 Ｄ ．接 线 柱 Ｃ、 Ｄ 端 接 进 电 路 为 定 值 电 阻 ４． 为 确 保 用 电 安 全 ，学 校 对 供 电 线 路 进 行 彻 底 排 查 ， 发 现 从 变 压 器 到 实 验 楼 的 电 线 不 符 合 规 格 ，原 因 是 用 镀 铜 的 铝 芯 冒 充 铜 芯 ， 这 种 电 线 的 电 阻 偏 大 ，存 在 安 全 隐 患 ，导 致 电 阻 偏 大 的 原 因 是 （ 　 　 ） Ａ ．夏 季 环 境 温 度 高 Ｂ． 铝 的 导 电 性 能 不 如 铜 Ｃ． 镀 铜 影 响 铝 芯 导 电 性 能 Ｄ ．变 压 器 到 实 验 楼 太 远 导 致 电 线 的 长 度 过 长 ５． （ ２０ ２４ · 祁 阳 校 级 模 拟 ） 如 图 ２ 所 示 的 电 路 中 ，电 源 是 由 ４ 节 干 电 池 串 联 而 成 的 电 池 组 ，已 知 灯 Ｌ ２ 两 端 的 电 压 是 ２． ５ Ｖ ， 则 电 路 中 电 压 表 的 示 数 是 （ 　 　 ） Ａ ．２ ．５ Ｖ 　 　 　 　 　Ｂ ．３ Ｖ 　 　 　 　 　 Ｃ． ３． ５ Ｖ 　 　 　 　 　Ｄ ．６ Ｖ ６． 如 图 ３ 所 示 ，电 源 电 压 为 ５ Ｖ ，当 开 关 Ｓ 闭 合 时 ， 却 只 有 一 只 灯 泡 发 光 ，且 电 压 表 示 数 为 ０ Ｖ ．由 此 可 以 判 断 电 路 的 故 障 可 能 是 （ 　 　 ） Ａ ．灯 Ｌ １ 短 路 　 　 　 　 　 Ｂ． 灯 Ｌ ２ 短 路 Ｃ． 灯 Ｌ １ 断 路 　 　 　 　 　 Ｄ ．灯 Ｌ ２ 断 路 ７． 下 列 能 用 滑 动 变 阻 器 调 节 小 灯 泡 由 亮 到 灭 的 电 路 是 （ 　 　 ） ８． （ ２０ ２４ · 洞 口 校 级 期 末 ） 如 图 ４ 所 示 ，当 开 关 Ｓ １ 断 开 ，Ｓ ２ 接 通 时 ，电 压 表 读 数 为 ３ Ｖ ，当 开 关 Ｓ １ 接 通 ，Ｓ ２ 断 开 时 ，电 压 表 的 示 数 为 １． ８ Ｖ ．那 么 ， 当 Ｓ １ 、Ｓ ２ 均 断 开 时 ，小 灯 泡 Ｌ １ 和 Ｌ ２ 两 端 的 电 压 分 别 为 （ 　 　 ） Ａ ．１ ．８ Ｖ 　 ３ Ｖ Ｂ． １． ２ Ｖ 　 １． ８ Ｖ Ｃ． ３ Ｖ 　 １． ２ Ｖ Ｄ ．３ Ｖ 　 １． ８ Ｖ ９ ． 如 图 ５ 甲 所 示 ，将 三 个 规 格 相 同 的 小 灯 泡 接 入 电 路 ， 用 电 压 表 测 量 其 中 一 个 小 灯 泡 两 端 的 电 压 ，示 数 如 图 ５ 乙 所 示 ．下 列 说 法 错 误 的 是 （ 　 　 ） Ａ ．Ａ 端 导 线 应 与 电 源 的 负 极 相 连 Ｂ． 电 流 从 Ｄ 接 线 柱 流 入 电 压 表 “ ３” 接 线 柱 Ｃ． 若 ＣＤ 间 的 小 灯 泡 从 灯 座 上 取 下 来 ，电 压 表 示 数 为 零 Ｄ ．Ａ Ｆ 两 接 线 柱 间 的 电 压 为 ６ Ｖ １０ ．（ ２０ ２４ · 滨 州 滨 城 区 校 级 期 中 ） 如 图 ６ 所 示 是 某 电 子 秤 的 结 构 示 意 图 ， 其 中 Ｐ 是 一 个 可 以 紧 贴 ＡＢ 滑 动 的 金 属 滑 片 ，Ｓ 为 自 动 控 制 开 关 ．闭 合 开 关 Ｓ， 秤 盘 内 不 放 物 体 时 ， 电 子 秤 刻 度 表 示 数 为 ０； 在 秤 盘 内 放 入 物 体 时 ，就 可 以 从 电 子 秤 刻 度 表 上 读 出 该 物 体 的 质 量 ； 当 被 测 物 体 的 质 量 超 过 电 子 秤 量 程 时 ，开 关 Ｓ 自 动 断 开 ，电 子 秤 无 示 数 ．下 列 判 断 正 确 的 是 （ 　 　 ） Ａ ．电 子 秤 刻 度 表 是 一 个 电 流 表 ， 其 示 数 越 小 ，说 明 所 称 物 体 质 量 越 大 Ｂ． 电 子 秤 刻 度 表 是 一 个 电 压 表 ，其 示 数 越 大 ，说 明 所 称 物 体 质 量 越 大 Ｃ． Ｒ ０ 电 阻 去 掉 后 ，也 能 保 证 电 路 安 全 工 作 Ｄ ． 电 子 秤 的 ＡＢ 部 分 是 一 个 滑 动 变 阻 器 ，且 Ａ 端 为 绝 缘 体 二 、 填 空 题 （ 每 空 １ 分 ， 共 ２０ 分 ） １１ ．一 节 新 干 电 池 的 电 压 为 Ｖ ，日 常 生 活 中 ， 人 们 常 用 几 节 干 电 池 （ 选 填 “ 串 联 ” 或 “ 并 联 ” ） 后 为 一 些 如 手 电 筒 、小 型 收 音 机 等 小 型 用 电 器 供 电 ． １２ ．甲 、乙 两 导 体 的 材 料 和 长 度 相 同 ， 甲 的 横 截 面 积 大 于 乙 的 横 截 面 积 ，则 甲 、 乙 两 导 体 的 电 阻 之 比 １； 若 将 它 们 串 联 在 电 路 中 时 ， 通 过 甲 、乙 两 导 体 的 电 流 之 比 １． （ 选 填 “ 大 于 ” “ 等 于 ” 或 “ 小 于 ” ） １３ ．（ ２０ ２４ · 珠 海 校 级 期 末 ） 如 图 ７ 所 示 ，将 长 短 和 粗 细 相 同 、材 料 不 同 的 金 属 丝 分 别 接 入 电 路 ，当 把 镍 铬 合 金 丝 接 入 电 路 后 ，闭 合 开 关 ，小 灯 泡 发 光 较 暗 ， 这 说 明 的 电 阻 较 小 ．图 中 的 实 验 器 材 （ 选 填 “ 能 ” 或 “ 不 能 ” ） 探 究 电 阻 的 大 小 与 长 度 的 关 系 ． １４ ．如 图 ８ 甲 所 示 ，小 明 在 “ 探 究 串 联 电 路 电 压 规 律 ” 的 实 验 中 ，闭 合 开 关 ，电 压 表 指 针 如 图 ８ 乙 所 示 ，造 成 这 种 现 象 的 原 因 是 ； 正 确 连 入 电 压 表 ，一 段 时 间 后 ，Ｌ ２ 突 然 熄 灭 ，Ｌ １ 仍 然 发 光 ， 电 压 表 有 示 数 ， 原 因 可 能 是 ． １５ ．（ ２０ ２４ · 吉 安 期 末 ） 如 图 ９ 所 示 ，当 开 关 Ｓ、 Ｓ １ 闭 合 时 ，滑 动 变 阻 器 的 滑 片 Ｐ 向 左 移 动 ，灯 泡 Ｌ 的 亮 度 （ 选 填 “ 变 亮 ” “ 变 暗 ” 或 “ 不 变 ” ） ； 当 开 关 Ｓ 闭 合 、Ｓ １ 断 开 时 ，滑 动 变 阻 器 的 滑 片 Ｐ 向 右 移 动 ，电 压 表 Ｖ 的 示 数 （ 选 填 “ 变 大 ” “ 变 小 ” 或 “ 不 变 ” ） ． １６ ．两 位 同 学 利 用 一 个 单 刀 双 掷 开 关 、一 只 电 压 表 ，在 不 改 变 电 路 连 接 的 前 提 下 ，分 别 设 计 了 能 测 出 灯 Ｌ １ 和 Ｌ ２ 两 端 电 压 的 电 路 图 （ 如 图 １０ 所 示 ） ，他 们 设 计 的 电 路 图 中 （ 选 填 “ 甲 ” 或 “ 乙 ” ） 图 是 正 确 的 ，该 电 路 图 中 ，当 开 关 Ｓ 接 （ 选 填 “ １” 或 “ ２” ） 时 ，电 压 表 测 量 灯 Ｌ １ 两 端 的 电 压 ． １７ ．（ ２０ ２４ · 富 源 校 级 期 末 ） 如 图 １１ 所 示 电 路 ，当 开 关 Ｓ １ 、Ｓ ２ 闭 合 后 ，用 酒 精 灯 给 玻 璃 芯 柱 、细 铁 丝 加 热 ， 观 察 到 灯 泡 Ｌ １ 从 不 发 光 到 发 光 ， 且 亮 度 逐 渐 变 亮 ，灯 泡 Ｌ ２ 的 亮 度 逐 渐 变 暗 ， 说 明 玻 璃 的 导 电 性 能 随 温 度 升 高 而 （ 选 填 “ 增 强 ” “ 减 弱 ” 或 “ 不 变 ” ） ；说 明 铁 丝 的 电 阻 随 温 度 升 高 而 （ 选 填 “ 变 大 ” “ 变 小 ” 或 “ 不 变 ” ） ． １８ ．如 图 １２ 所 示 ， 小 明 自 制 了 一 种 测 定 风 速 的 装 置 ．当 有 风 吹 过 探 头 时 ，由 于 探 头 上 、下 表 面 空 气 流 速 不 同 ， 空 气 对 探 头 下 表 面 的 压 强 大 ， 探 头 带 动 滑 片 Ｐ 移 动 ．当 风 速 减 小 时 ，在 弹 簧 的 作 用 下 ， 滑 片 Ｐ 向 （ 选 填 “ 上 ” 或 “ 下 ” ） 移 动 ；若 将 电 压 表 改 装 为 测 定 风 速 大 小 的 仪 表 ， 要 求 风 速 增 大 时 ， 电 压 表 示 数 变 大 ， 则 电 压 表 应 并 联 在 （ 选 填 “ Ｒ １ ” 或 “ Ｒ ２ ” ） 的 两 端 ． MNF111111111OPF1111111114QF111111111 %2RSTMNJOUJ4Q !3RVW-XYZ[\]- &3R^S_`abcWdaef`g . / 0 1 名师名卷 h i j ( ) * + ! % & $ $ $ $ . 4 5 6 # ' & % ! ( % ' % ( ' 7 & % ( " ! " % % ! / $ & $ ' ) , - ( . / ! ( ! " ! % % $ ( $ ' # $ % & ' ( ) ) ' ) ( 0 1 ! % ! % % % ! & * + , - . / 0 1 ) $ ' % $ & ! - " ! " % % $ % ! " ! " % % ! % $ ! ' ' ! " ! ! % ) ' ) ( 2 0 ) ' ) ( $ ! & 2 3 4 5 6 7 8 9 : ; % ' : < = > ? @ 3 + & A B = C D + E . D + F G H I J ! + $ ! * K L M N O D L ! , P " $ % ) ' ) ( - + 3 # ' & % ! ( % ' % ( ' ) & % ( "klmnm+ 3 "osmD+ "tuvwxF'&(%)(!*%!(+ "kyz{F|}~€‚ƒ„…†‡ %&! Qˆ‰yŠ‹"Œ‰uv "ŽF'&'''+ "‘’“y”hF'&(%*(!*%%!( '&(%*(!*%!&*G•–L "“—FR˜ky‘’™š›œžŸŽ G¡L "Ž“—”hF%%%,( "¢£¤¥“J¦“§¨“ "ky©œž~GLNª«¬­y "®¯°±²¢³QF%/''''/'''%%' "®¯’´xF'&(%*(!*%!(( "kyµ¶·¸¹º»¼½¾¿ÀÁGÂÁÄńÆÇ_ÈÉÊ<Ë %% QL̼a;¼ÎÏÐÑ-aҘkyӑ’™šÔÕ
