华师大版科学九年级上册：6.1 电能的获得和转化 课件（共15张PPT）

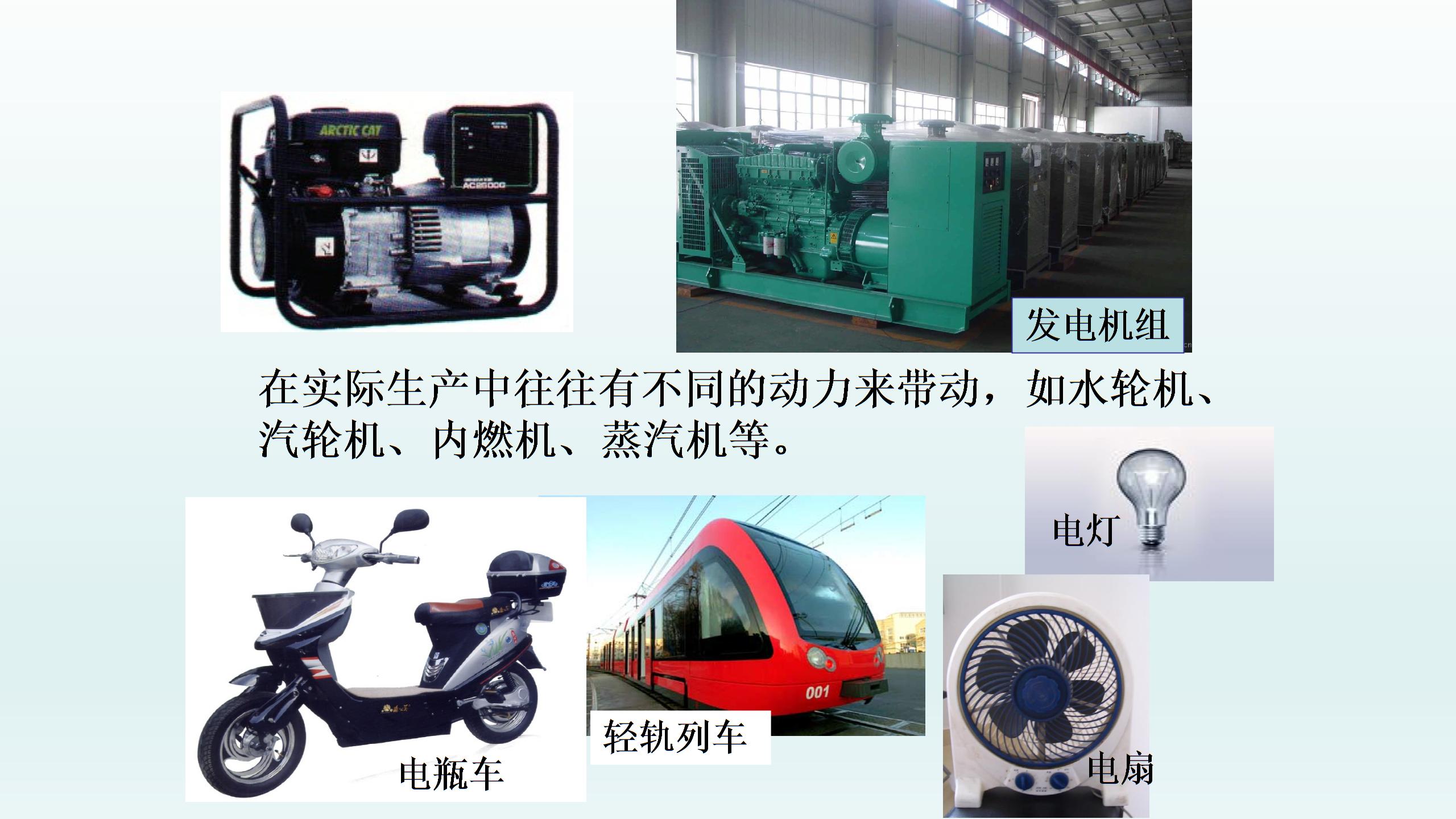

电能的获得和转化 1 2 日常生活中我们是如何获得电能的？ 思考： 秦山核电站 三峡水利发电站 风力发电站 太阳能发电站 3 发电机的主要结构： 转子（线圈）、定子（磁铁） 一、电能的获得 电路的一部分导体在磁场中做 运动时，导体中就会产生电流。这种现象叫做 ，产生的电流叫做 。 活动一 切割磁感线 闭合 电磁感应 感应电流 1、发电机就是利用 原理工作的 在外力带动下，让发电机的转子在磁场中连续做切割磁感线运动，这样发电机的线圈中就能持续不断地产生感应电流。 电磁感应 2、发电机工作时的能量转化： 机械能转化为电能 发电机组 在实际生产中往往有不同的动力来带动，如水轮机、汽轮机、内燃机、蒸汽机等。 电灯 轻轨列车 电扇 电瓶车 电风扇是怎样将电能转化为机械能的呢？（通电后为什么会转动？） 马达——小型的电动机 人们在生活和生产中的用电，可分为动力用电和照明用电两大类，这两类电路在工作时，都存在着电能的转化。 电动机为什么一通电就会转动起来？ 活动二 验证通电导体在磁场中受到力的作用 （如何设计实验方案？需要什么仪器？） 现象： 给导体通电，导体就运动起来。 结论： 通电导体在磁场中受到力的作用 1820年，法国物理学家安培在大量的实验事实基础上，归纳出通电导体在磁场中受到的磁场力的规律，为了纪念安培的贡献，人们就把通电导体在磁场中受到的作用力叫做安培力。 二、安培力 提出问题：影响安培力方向的因素有哪些呢？ 与磁场的方向、导体中电流的方向有关 作出猜想： 实验设计思路： 1.保持导体中电流方向不变，改变磁铁的磁极位置，观察线圈的运动情况； 2.保持磁场方向不变，改变导体中电流的方向，观察线圈的运动情况； 安培力大小与电流大小和磁场强弱有关 从刚才的实验可以得出什么结论？ 通电导体在磁场中受到安培力的作用，安培力的方向与磁场方向、电流方向有关。 安培力方向与磁场方向、电流方向的关系 左手定则： 伸开左手，让磁感线垂直穿入手心，使伸直的四指所指方向与导体中的电流方向一致，则与四指垂直的大拇指所指方向就是导体受到的安培力的方向。 直流电动机的结构 定子（磁体） 转子（线圈） 换向器 (改变线圈中的电流方向) 电刷 1、工作原理：通电线导体在磁场中受安培力的作用 2、能量转化：电能转化
