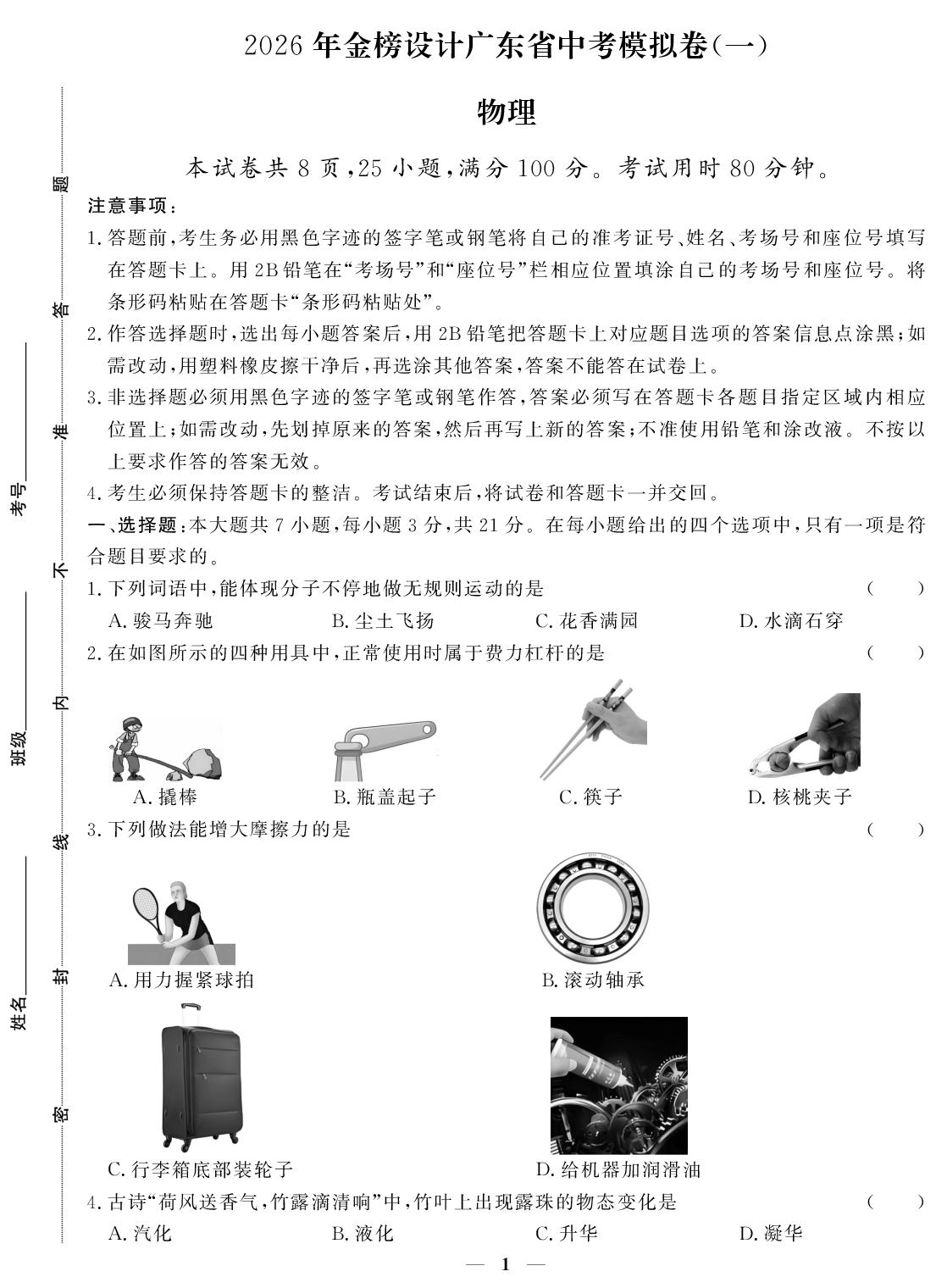

详解 2026年金榜设计广东省中考 物理模拟卷（一） 1.答案：C 解析：ABD.骏马奔驰、尘土飞扬、水滴石穿 都是很多分子组成的颗粒在做机械运动，故 ABD错误；C.花香满园，是香味分子在不停 地做无规则运动，扩散到空气中引起的，故 C正确。故选C。 2.答案：C 解析：ABD.核桃夹子、瓶盖起子以及撬棍在 使用过程中，动力臂大于阻力臂，是省力杠 杆；C.筷子使用过程中，动力臂小于阻力 臂，是费力杠杆。故选C。 3.答案：A 解析：A.用力握紧球拍，是在接触面粗糙程 度相同的情况下，通过增大压力的方法增大 摩擦力，故A符合题意；BC.滚动轴承和行 李箱底部装轮子，把滑动摩擦改为滚动摩 擦，属于减小摩擦，故BC不符合题意；D.车 轴加润滑油是通过使接触面分离的方法减 小摩擦，故D不符合题意。故选A。 4.答案：B 解析：露珠的形成是空气中的水蒸气在温度 降低时液化放热形成的。故选B。 5.答案：A 解析：电磁感应现象指的是闭合电路的一部 分导体在磁场中做切割磁感线运动时，产生 感应电流的现象，其实验装置不能直接有电 源。图甲中无电源，能验证闭合电路的一部 分导体切割磁感线时产生感应电流，可用于 探究电磁感应现象；而图乙中存在电源，验 证的是通电导体在磁场受力运动，不能用来 探究电磁感应现象。故A符合题意，BCD 不符合题意。故选A。 答案 6.答案：C 解析：A.电冰箱利用电动机带动工作，利用 了电流的磁效应。故A错误；B.电风扇利 用电动机带动工作，利用了电流的磁效应， 故B错误；C.电饭锅是利用了电流的热效 应，来给食物加热的，故C正确；D.洗衣机 利用电动机带动工作，利用了电流的磁效 应。故D错误；故选C。 7.答案：A 考点：串并联电路的设计。 解析：根据题意可知，只有两个开关都闭合 的情况下，电动机才工作，这说明两个开关 相互影响，是串联的关系，然后与电动机串 联，故A正确。故选A。 8.答案：响度直线传播运动的船 解析：“震耳欲聋”是指声音非常大，把耳朵 都要震聋了，其意思是指声音的响度大：“立 竿见影”是光的直线传播形成的；“刻舟求 剑”以运动的船为参照物，水底的剑位置发 生改变，水底的剑是运动的。 9.答案：红外线漫圆形 解析：在太阳光的不可见光中，具有热效应 的是红外线；我们能从各个方向看到本身不 发光的物体，是由于光在物体表面发生了漫 反射的缘故；因为太阳离地面非常远，而小 孔又非常小，所以该现象为小孔成像，即形 成太阳的像（圆形的）；并且小孔成像就是利 用光沿直线传播所形成的。 10.答案：内做功下平上凸 解析：气球内的气体向外喷出，气体对外做 功，气体的内能转化为球的机械能，球内气 体的内能减小、温度降低；汽油机的做功冲 程中，火花塞放电，点燃混合气体，高温高 压的燃气推动活塞做功，也是内能转化为 机械能；根据流体压强与流速的关系可知， 等质量的空气在相同的时间内同时通过翅 膀的上表面和下表面，空气通过翅膀上表 面的流速大，压强较小；通过下表面的流速 较小，压强大；小鸟受到一个向上的升力， 所以小鸟两侧的翅膀最好设计成下平上凸 的形状。 11.答案：惯性静电平衡力 解析：舰载机着舰后，由于具有惯性会继续 向前运动，为了保证安全，必须适时放下着 舰钩，钩住甲板上的拦阻索。舰载机滑行 时，为防止轮胎滑行时与地面摩擦产生静 电带来危害，应选择导电橡胶来做轮胎。 舰载机停在航母水平甲板上时，舰载机受 到的支持力和重力大小相等、方向相反、在 同一条直线上且作用在同一物体上，是一 对平衡力。 12.答案：裂变不同二次 解析：商用核电站利用的是核裂变反应来 释放能量发电，图中所示也是核裂变反应 (链式反应)，所以该反应属于核裂变；太阳 内部发生的是核聚变反应，而这里是核裂 变反应，所以与太阳内部发生的核反应不 同；电能是由核能经过转化得到的能源，属 于二次能源。 13.答案：电磁波减小不做功 解析：无人机与工作者的距离较远，需要无 线电遥控器控制，电磁波可以传递信息，比 起超声波和红外线的话，电磁波更适合远 距离控制，所以这里应该是电磁波；水平匀 速飞行的无人机在喷洒农药的过程中，速 度不变，质量变小，动能变小，高度不变，重 力势能变小，该喷药无人机的机械能减小； 喷洒农药的过程中，飞机没有在所受的升 力方向上通过距离，不满足做功的条件，所 以升力没有对飞机做功。 74 14.答案：照相机凸透镜同一高度 解析：如图所示：物距为24.0cm,像距为 15.0cm,物距大于像距，成倒立缩小的实 像，应用于照相机；图中凸透镜过高，像成 在光屏的上方，应该向下调动凸透镜，使蜡 烛、凸透镜和光屏在同一高度上，使像成在 光屏的中央。故答案为：照相机；凸透镜； 同一高度。 15.答案： 解析：燕子正沿图示方向匀速滑翔，处于平 衡状态，则燕子的重力G和空气对它的作 用力F是一对平衡力，所以F=G；因为重 力方向始终竖直向下，故空气对它的作用 力竖直向上，二力的作用点在燕子的重心， 如图所示： 16.答案： 50 人40 mmmommmm 解析：过入射点垂直于反射面作出法线，由 图知，入射光线与镜面的夹角是40°，所以 入射角为90°一40°=50°，由光的反射定律 知反射角等于入射角，所以反射角也为 50°，在法线的另一侧画出反射光线OB,如 ◇ 图所示： K50 人40 0 火线 零线 地线 17.答案： USB 开 解析：由题知，三孔插座和USB接口可以 独立工作，即两者是并联的，而三孔插座和 USB接口由总开关控制，说明开关在干路 上，由此按家庭电路连接的要求补画电路 如图所示： 火线 零线 地线 开关 18.答案：(1)366.62.3 (2)2 不属于 (3)10(4)同种干路电流等于各支路电 流之和 解析：(1)图中机械秒表的小表盘指针在 6min和7min之间，且未超过6.5min,则 读数为6min,大表盘每小格为0.1s,此时 读数为6.6s,则秒表的示数为t=6×60s 十6.6s=366.6s;弹簧测力计的分度值为 0.1N,指针指向2N刻度线后第3个小 格，因此示数为2.3N;(2)根据杠杆平衡 条件F1L1=F2L2,已知A点悬挂3个钩 码，动力臂OA为2格，阻力臂OB为3格， 则3G×2L=nG×3L;解得n=2,故B,点 需悬挂2个与A点所挂钩码相同的钩码 才能使杠杆在水平方向平衡；上端开口，底 部连通的仪器叫作连通器，而左侧一端用 乳胶管连接探头，是密封的，与大气不通， 故不属于连通器；(3)平面镜成像中，像与 物关于镜面对称，像到镜面的距离等于物 到镜面的距离。将蜡烛A点燃后放在玻 璃板前10cm处，则蜡烛A的像在玻璃板 后距离镜面也是10cm,故未点燃的蜡烛B 应放在玻璃板后且与玻璃板相距10cm才 能与蜡烛A的像完全重合；(4)“静电章 75 鱼”实验中，PVC管能使塑料丝飘浮在空 中，这是因为塑料丝和PVC管带有同种电 荷，同种电荷相互排斥，塑料丝会飘浮在空 中；在“探究并联电路的电流规律”实验中， 更换不同规格灯泡进行实验，可得出普遍 结论：在并联电路中，干路电流等于各支路 电流之和。 19.答案：(1)不明显(2)液体密度不变 (3)b(4)CD s·p水 hs 解析：(1)实验前，按压探头的橡皮膜，U形 管两边液面高度变化不明显，则这套实验 装置漏气；(2)比较乙、丙两图可知，液体的 深度相同，密度不同，U形管左右液面差不 同，液体内部压强不同，所以液体内部压强 与液体的密度有关；丙中保持探头的位置 不变，改变探头的方向，探头所受的液体压 强不变，即U形管两液面的高度差将不 变；(3)在丁图中，从左侧管口沿水平方向 用力吹气时，左管上端的空气流速快、压强 小，右管上端空气流速小、压强大；由于大 气压强的作用，液体从右侧压入左侧一部 分，所以左(a)侧液面将升高，b侧将降低； (4)液体压强中的深度指的是液体内部到 液面的高度差，需要测量橡皮膜中心到液 面的竖直高度差，得到深度，选CD;若橡皮 膜左右两侧压强不相等，橡皮膜将左凸或 右凸，只有橡皮膜左侧和右侧的压强相等 时，橡皮膜相平，根据液体压强公式卫= Pgh,由p左=p右，得p*gh4=Pgh3,解得：p =·p心 h3 20.答案：(1)见解析(2)断开右短路 (3)0.244(4)正比 解析：(1)在本实验中应将滑动变阻器串联 接入电路，且根据题干要求滑动变阻器滑 片向左移动时电流表示数变大，说明此时 滑动变阻器接入电路的电阻减小，由此判 断左下部分电阻接入电路，据此完成电路 连接如下图所示： 乙 (2)为了保护电路，在连接电路时，应就将 开关断开且将滑动变阻器滑片置于阻值最 大端，即最右端；闭合开关，发现电流表有 示数，说明电路是通路，而电压表无示数， 说明可能的故障原因是与电压表并联部分 电路出现了短路，即定值电阻短路；(3)图 丙电流表选用的是0一0.6A的小量程，对 应的分度值为0.02A,读数为0.24A;分 析表格发能有：R=-=50:R。 告-895n:R片-兴 52;R4= 7=8X-1n:R=4 U4=1.8V Is _U6_3V 3:485Q:R。06A50: 据此分析只有根据第4次实验数据算出来 的电阻阻值不同，因此可知第4组数据有 误；(4)分析表格数据可知，当电阻一定时， 电阻两端的电压增大为原来的几倍，通过 电阻的电流就增大为原来的几倍，由此可 得出实验结论为：在电阻一定时，通过导体 的电流与导体两端的电压成正比 21.答案：(1)100W(2)44(3)4.5× 105J 解析：只闭合S1时，电路为R1的简单电路； S1、S2都闭合时，R1、R2并联， 因并联电路的总电阻小于任一分电阻，所 -76 以由P=U1-发可知，只闭合S,财，电路 为R,的简单电路，电路中电阻最大，电功 率最小，电蒸锅为保温挡； 当S1、S2都闭合，R1、R2并联，电路中电阻 最小，电功率最大，电蒸锅为加热挡； (1)只闭合S1时，只有R1接入电路，电蒸锅 处于保温挡， U2 由P=UIR可得保温挡功率：P猴白R =(220V)2 4842 =100W: (2)当S1、S2均闭合时，R1、R2并联，电蒸锅 处于加热挡， 则电阻R2的电功率P2=P熟一P保= 1200W-100W=1100W, 画P=U1=尺可知，电阻R2的阻值：R2 U2(220V)2 F=1100W=442: (3)要使1.2kg的水温度升高75℃，水需 要吸收的热量：Q暖=c水m△t=4.2X 103J/(kg·℃)X1.2kg×75℃=3.78X 105J; 由器×100%可知，消耗的电能：w。 _Q&=3.78X10J=4.5×10J。 84% 22.答案：(1)4N(2)2.4×103Pa (3)400Pa 解析：(1)体积为400cm3的实心物体完全 浸没，排开液体的体积为 V排=V物=400cm3=4×10-4m3; 根据阿基米德原理知，此时浮力为F淬= p*gV排=1×103kg/m3×10N/kg×4× 10-4m3=4N (2)底面积为100cm2的薄壁圆柱形容器， 放入物体后水深变化量为△h=V特 400X10-6m3 100×10-4m2 =0.04m; 水对容器底的压强为p水=P水g(h十△h)= 1×103kg/m3×10N/kg×(20×10-2m+ 0.04m)=2.4×103Pa; (3)由于力的作用是相互的，物体对水的压 力与物体受到的浮力是相互作用力，大小 相等，则容器对桌面压力的变化量为 △F桌面=F浮=4N; 容器对桌面压强变化量为△p=△F' S 4N 100X10-4m=400Pa。 23.答案：(1)动(2)平均深度/cm(3)明显 (4)1、3、5(5)增大碓头质量(6)春捣 效果可能与水流速度有关 解析：(1)碓头下落过程中，质量不变，高度 降低，重力势能减小，同时速度增大，动能 增大，所以是将重力势能转化为动能。 (2)在实验中，为了更准确地反映春捣效 果，需要对多次实验数据取平均值，根据表 格中后面的数据均为小数且是多次测量值 可知，①处应填写“平均深度/cm”,用于记 录每次实验中碓头下陷深度的平均值。 (3)分析2、3、4三组实验数据，碓头质量均 为1.0kg,拾升高度分别为0.5m、1.0m、 2.0m,对应的平均下陷深度逐渐增大。所 以当碓头质量相同时，碓头抬升高度越高， 春捣效果越明显。(4)要探究水碓春捣效 果与碓头质量的关系，需控制抬升高度相 同，改变碓头质量。1、3、5三组实验数据 中，抬升高度都是1.0m,碓头质量不同， 且质量越大，下陷深度越大，春捣效果越明 显。(5)根据实验结论，可知增大碓头质量 或提高碓头抬升高度都可以提高春捣效 果。所以可以采取的措施是增大碓头质量 或提高碓头抬升高度。(6)猜想：春捣效果 -77 可能与水流速度有关。依据：水流速度越 大，水的动能越大，水轮获得的动力越大， 能带动碓头获得更大的速度和动能，下落 时春捣效果可能更明显。 24.答案：(1)排开液体的体积(2)甲、丙、丁 (3)44×10-4m3(4)甲、丁、戊 (5)1.1×103 解析：(1)分析图甲、乙、丙，根据F浮=G F示，物体受到的浮力大小不同，物体排开 液体的密度不变，改变的是物体排开液体 的体积，说明浮力的大小与排开液体的体 积有关； (2)探究浮力与物体浸入液体深度的关系， 应控制液体密度与物体排开液体的体积相 同而物体浸没在液体中的深度不同，由图 示实验可知，图丙、丁所示实验中物体排开 液体的密度、物体排开液体的体积相同而 物体浸没在液体中的深度不同，可以选用 图丙、丁所示实验探究浮力大小与物体浸 没在液体中的深度有无关系。 (3)圆柱体浸没在水中时受到的浮力大小 F滓=G-F示=5N-1N=4N; 圆柱体的体积V=V维=F姿 0水8 4N 1.0×103kg/m3×10N/kg =4×10-4m3; (4)分析图甲、丁、戊可知，在排开液体体积 相同时，在水中受到的浮力为5N一1N= 4N,在盐水中受到的浮力为5N-0.6N =4.4N,故要探究浮力大小与液体密度的 关系，可选用图甲、丁、戊的装置来进行 操作； (5)圆柱体浸没在盐水中时受到的浮力 F浮检=G一F示=5N一0.6N=4.4N, 所以盐水的密度P“水= gV 4.4N 10N/kg×4X10-4m=1.1X103kg/m3。 25.答案：(1)用电器(2)先增大后不变 (3)50.4(4)24(5)BC段电功率最大， 由1一号可知，电压不变，电路中的电流最 大，由Q=Rt可知，在导线电阻、通电时 间一定时，BC段时的电流大，则导线上产 生热量较多，使导线升温、老化，甚至引起 火灾； 无电阻滑片 电阻圈 (6) 踏板 b 电动机 电源M 考点：焦耳定律的应用；电路的组成部分； 滑动变阻器的使用；电功率的概念；电功率 P=W/t的简单计算 解析：(1)充电过程中动力电池消耗电能， 相当于用电器。 (2)由图乙可知，H从30%增至70%的过 程中，充电功率先增大后不变。 (3)由图表可知，H从30%增至70%的过 程中，充电费用为28.80元，则测试全过程 (H从30%增至100%的过程)的充电费用 为28.8元×100%-30% 、70%-30% =50.4元 (4)由图乙知在测试过程的最后10%，充 电功率为15kW,最后10%的充电量为W 10% =24kW·h×70%-30%-=6kW·h 则测试过程的最后10%，充电时长为t w_6kW·h=0.4h=24mi P 15 kW (5)BC段电功率最大，由1=吕可知，电压 不变，电路中的电流最大，由Q=I2Rt可 知，在导线电阻、通电时间一定时，BC段时 的电流大，则导线上产生热量较多，使导线 升温、老化，甚至引起火灾。 (6)由题意可知，脚往下踩“油门”踏板时， 滑片逆时针转动，车速增大，即电路中电流 U 增大，由R=可知电路中电阻阻值减小， 电位器的动触点B接入后，滑片逆时针转 动，接入电阻变短，即静触点连接A,如图 无电阻滑片 电阻圈 所示：踏板 b 电动机 电源M 2026年金榜设计广东省中考 物理模拟卷（二） 1.答案：B 解析：原子中带负电的是电子，原子核中的 质子带正电，中子不带电，故B正确，ACD 错误。故选B。 2.答案：C 解析：陆地生态系统碳监测卫星“句芒号”， 通过多种综合遥感手段，实现探测和测量， 随后将数据传输回地球。这一信息传递过 程中所利用的载体是电磁波，因为次声波和 超声波不能在真空中传播，采用光纤不现 实，故C正确，ABD错误。故选C。 3.答案：A 解析：A.普通家庭房门的高度约为2m,故 A符合实际；B.中学生正常步行时，一步的 长度大约为60cm=0.6m,故B不符合实 际；C.一支新2B铅笔的长度约为18cm,故 C不符合实际；D.一张中考答题卡的宽度约 为21cm,故D不符合实际。故选A。 4.答案：B 解析：A.冰化成水，是熔化现象，故A错误； B.露是空气中的水蒸气遇冷液化为液态的 小水滴，故B正确；C.霜是空气中的水蒸气2026年金榜设计广东省中考模拟卷（一） 物理 本试卷共8页，25小题，满分100分。考试用时80分钟。 注意事项： 1.答题前，考生务必用黑色字迹的签字笔或钢笔将自己的准考证号、姓名、考场号和座位号填写 在答题卡上。用2B铅笔在“考场号”和“座位号”栏相应位置填涂自己的考场号和座位号。将 却 条形码粘贴在答题卡“条形码粘贴处”。 2.作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如 需改动，用塑料橡皮擦干净后，再选涂其他答案，答案不能答在试卷上。 3.非选择题必须用黑色字迹的签字笔或钢笔作答，答案必须写在答题卡各题目指定区域内相应 烘 位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以 上要求作答的答案无效。 吹 4.考生必须保持答题卡的整洁。考试结束后，将试卷和答题卡一并交回。 一、选择题：本大题共7小题，每小题3分，共21分。在每小题给出的四个选项中，只有一项是符 合题目要求的。 长 1.下列词语中，能体现分子不停地做无规则运动的是 A.骏马奔驰 B.尘土飞扬 C.花香满园 D.水滴石穿 2.在如图所示的四种用具中，正常使用时属于费力杠杆的是 量 A.撬棒 B.瓶盖起子 C.筷子 D.核桃夹子 郑 3.下列做法能增大摩擦力的是 A.用力握紧球拍 B.滚动轴承 C.行李箱底部装轮子 D.给机器加润滑油 4.古诗“荷风送香气，竹露滴清响”中，竹叶上出现露珠的物态变化是 A.汽化 B.液化 C.升华 D.凝华 1 5.探究电磁感应现象应选用图中所示的哪个装置进行实验 乙 A.图甲 B.图乙 C.图甲和图乙都可以 D.以上说法都错误 6.下列家用电器中，主要利用电流热效应工作的是 A.电冰箱 B.电风扇 C.电饭锅 D.洗衣机 7.为了提高旅客的乘车通行效率，无锡火车站实施“验检合一”，乘客通过检票处“一道闸”，当身 份信息和人脸信息都符合时（相当于闭合开关），电动机转动，打开闸门直达站台，下列电路设 计符合要求的是 身份信息开关 身份信息开关 身份信息开关 身份信息开关人脸信息开关 人脸信息开关 人脸信息开关 人脸信息开关⊙ A B C D 二、填空题：本大题共7小题，每空1分，共21分。 8.(3分)一些成语蕴含了生活中的物理知识，“震耳欲聋”是在形容声音的 很大，“立竿 见影”是光的 形成的，“刻舟求剑”中若做出水底的剑是运动的判断，则选取的参照物 应该是 9.(3分)人们在探索太阳光过程中，发现有些光是人眼无法直接觉察的，这些光称为不可见光， 其中 能使被照物体发热，具有热效应；我们能从各个方向看到本身不发光的物体，是 由于光在物体表面发生了 反射的缘故；让太阳光通过硬纸板上很小的三角形小孔， 在地面上将观察到一个 (选填“三角形”或“圆形”)的光斑。 10.(3分)如图是小明用气球制作的“愤怒的小鸟”，当充气的气球松手 后，“小鸟”快速地飞向前方。这一过程是 能转化为机械能， 该过程与四冲程内燃机 冲程所包含的能量转化相同；而 小鸟两侧的翅膀最好设计成 (选填“上平下凸”或“下平上 凸”)的形状，才能为其飞行提供向上的升力。 11.(3分)2025年1月25日，在南海某海域，参与演练的多架歼-15 战机返回山东舰上，如图，舰载机着舰后由于 继续高 速运动，所以必须适时放下着舰钩，钩住甲板上的拦阻索；舰载 机滑行时，为防止轮胎滑行时与地面摩擦产生 带来危 害，应选择导电橡胶来做轮胎；当舰载机停在航母水平甲板上 时，其重力与支持力是一对 (选填“平衡力”或“相互作用力”)。 12.(3分)4月16日，全球首个陆上商用模块式小型堆“玲龙一号”首台主 。中子 多核废料 泵成功就位，这进一步彰显了我国在新型核能系统的综合实力。它利 →0中子 用如图所示的核反应释放的能量来发电，该反应属于核 (选 中子 好核废料 0中子 填“裂变”或“聚变”)，与太阳内部发生的核反应 (选填“相同” 或“不同”)，产生的电能属于 (选填“一次”或“二次”)能源。 13.(3分)如图为一架无人机在农田中喷洒农药时的情景。无 人机的遥控器是利用 (选填“超声波”“电磁波” 或“红外线”)控制无人机进行作业的；水平匀速飞行的无人 机在喷洒农药的过程中，该喷药无人机的机械能 (选填“增大”、“减小”或“不变”)；喷洒农药的过程中，飞机所 受的升力对飞机 (选填“做功”或“不做功”)。 14.(3分)在探究凸透镜成像规律的实验中，各光学元件初始位置如图所示，光屏上呈现清晰但 不完整的像，根据此成像原理制成的光学仪器是 (选填“照相机”、“投影仪”或“放 大镜”)，若要使像完整呈现在光屏中央，需将 (选填“蜡烛”、“凸透镜”或“光屏”) 向下微调，直至烛焰和光屏中心位于凸透镜的 上。 中中中 30cm20100 102030 三、作图题：本题7分。 15.(2分)如图所示，燕子归巢时沿图示虚线方向匀速滑翔，请画出燕子的受力分析示意图。 16.(2分)请在图中，根据给出的入射光线AO画出反射光线OB,并标出反射角及其度数。 、40 wwwwwwwwwwwwwww 17.(3分)如图，是带USB插口的插座，请将开关、USB插口、三孔插座接入家庭电路。要求：开 关控制USB插口与三孔插座，且USB插口与三孔插座可独立工作。 火线 零线 地线 USB 开关 四、实验题：本大题共3小题，第18小题7分，第19小题6分，第20小题7分，共20分。 18.(7分)请完成下列填空。 金属盒 及橡皮膜软 图-1 图-1 图-2 甲 图-2 乙 (1)如甲图-1所示，秒表的示数为 s,甲图-2中，弹簧测力计的示数为 N; (2)如乙图-1中，探究杠杆平衡条件时，在B点需悬挂 个与A点所挂钩码相同的钩 码才能使杠杆在水平方向平衡，乙图-2中液体压强计上的U形管 (选填“属于”或 “不属于”)连通器。 B 丙 图-1 图-2 丁 (3)如图丙所示，在“探究平面镜成像特点”的实验中，取两支完全相同的蜡烛A和B,将蜡烛 A点燃后放在玻璃板前10cm处，未点燃的蜡烛B放在玻璃板后且与玻璃板相距 cm才能与蜡烛A的像完全重合。 (4)如丁图-1所示的“静电章鱼”实验中，PVC管能使塑料丝飘浮在空中，这是因为塑料丝和 PVC管带有 (选填“同种”或“异种”)电荷，丁图-2所示，是“探究并联电路的电流规 律”的电路图，实验得出的结论是：在并联电路中， 。(用文字描述) 19.(6分)采用如图所示装置探究“影响液体内部压强大小的因素”。 ii打- 隔板 橡皮膜 吹风 丁 戊 (1)实验前检查装置，按压探头的橡皮膜，U形管两边液面高度变化 (“明显”或 “不明显”)，则这套实验装置漏气； (2)调节好装置进行实验，比较图乙、图丙可知，当深度相同时，液体内部压强与 有关；在图丙中保持探头的位置不变，改变探头的方向，U形管两液面的高度差将 (选填“变大”、“不变”或“变小”)； (3)如图丁，橡皮管和玻璃管侧壁管口相连通，当向玻璃管中吹气时，U形管内液面较低的是 (填“a”或“b”)侧 (4)科技小组用如图戊装置测量液体的密度：在左侧加入适量的水，在右侧倒入待测液体，直 至橡皮膜变平，他需要测量的物理量有 (选填字母)；根据选用的物理量推导出待 测液体密度表达式p= (用题中字母和p水表示)。 A.右侧待测液体液面到容器底的高度1 B.左侧水面到容器底的高度h2 C.右侧待测液体液面到橡皮膜中心的深度h3 D.左侧水面到橡皮膜中心的深度h4 20.(7分)某兴趣小组设计了图甲所示电路进行“探究电流与电压的关系”实验。 0年04 0 -0.63 °o⊙ 甲 丙 (1)请用笔画线代替导线将图乙电路连接完整，要求滑动变阻器滑片向左移动时电流表示数 变大； (2)连接电路时，开关应处于 状态。把某定值电阻接入电路，将滑动变阻器的滑片 调至最 (选填“左”或“右”)端。闭合开关，发现电压表无示数，电流表有示数，其 原因可能是定值电阻 (选填“断路”或“短路”)； (3)排除故障后，闭合开关，调节滑片P,当电压表示数为1.2V时，电流表示数如图丙所示， 则此时通过定值电阻的电流为 A。调节滑动变阻器，继续进行实验，并将实验数据 记录在如表中： 数据序号 1 2 3 4 5 6 电压U/V 0.6 0.9 1.2 1.8 2.4 3 电流I/A 0.120.19 1.8 0.48 0.6 小州同学发现这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这 组数据时粗心所引起的，分析时需要把它剔除掉。这组数据是第 (填序号)组； (4)分析数据得出结论：在电阻一定时，通过导体的电流与导体两端的电压成 五、计算题：本大题共2小题，第21小题7分，第22小题6分，共13分。 21.(7分)小明家新买一个电蒸锅，如图所示为其内部简化电路图，它有加热和保温两个挡位。 R1、R2均为发热电阻，R1的阻值为4842，加热挡功率为1200W。已知水的比热容c水=4.2× 103J/(kg·℃)。求： 5 (1)电蒸锅正常工作时，保温挡的功率； (2)电蒸锅正常工作时，电阻R2的阻值； (3)某次电蒸锅对水加热时，加热效率为84%，要使1.2kg的水温度升高75℃需要消耗多少 电能？ R L220 Vo-s 22.(6分)如图，水平桌面上放置底面积为100cm的薄壁圆柱形容器，内装水深度为20cm。现将 一质量为0.5kg、体积为400cm3的实心物体放入水中(g取10N/kg,p水=1.0×103kg/m3)。 (1)求物体静止时受到的浮力； (2)求放入物体后水对容器底的压强； (3)容器对桌面的压强变化了多少？ h 六、综合能力题：本大题共3小题，每小题6分，共18分。 23.(6分)图甲是我国古代的水力机械装置一水碓。水碓广泛应用于春米（脱壳）、研磨谷物、 春捣药材、加工手工业原料等。工作时通过水流冲击水轮带动转轴和木板转动，使碓头反复 抬升，在重力作用下，碓头下落春捣碓窝中放置的物体。课外小组想探究春捣效果与哪些因 素有关，并作出如下猜想： 水轮 碓头 转轴 沙坑 连杆 木板 6 猜想一：春捣效果可能与碓头质量有关； 猜想二：春捣效果可能与碓头拾升高度有关。 小组同学制作了图乙所示的水碓模型（碓头可更换且拾升高度可调），用碓头冲击沙坑模拟春 捣的过程，碓头下陷深度反映春捣效果，进行实验获得了表中的数据： 实验组别 抬升高度/m 堆头质量/kg实验1深度/cm 实验2深度/cm 实验3深度/cm ① 1 1.0 0.5 4.8 5.0 4.9 4.9 2 0.5 1.0 3.5 3.3 3.4 3.4 3 1.0 1.0 7.1 7.3 7.0 7.1 4 2.0 1.0 12.2 12.5 12.3 12.3 5 1.0 1.5 9.5 9.7 9.6 9.6 (1)碓头下落过程中将重力势能转化为 能。 (2)表格中①的内容应填 (3)分析表格中的2、3、4三组实验数据可知，水碓春捣效果与碓头抬升高度有关，当碓头质量 相同时，碓头抬升高度越高，春捣效果越 (4)分析表格中的 三组实验数据可知，水碓春捣效果与碓头质量有关，当碓头 抬升高度相同时，碓头质量越大，春捣效果越明显。 (5)结合以上实验结论，请你提出一条可以提高春捣效果的措施： (6)请你结合所学物理知识再提出一条可能影响春捣效果的猜想： 24.(6分)小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和盐水，对 浸在液体中的物体所受的浮力进行了探究，其装置和弹簧测力计示数如图所示。 0.6N 盐水 甲 (1)分析图甲、乙、丙，说明浮力的大小与 有关。 (2)为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用 图的装 置来进行操作。 (3)圆柱体浸没在水中时受到的浮力是 N,圆柱体的体积是 m3。（g 取10N/kg) (4)为了探究浮力大小与物体浸没在液体密度有无关系，可选用 图的装置来进行 操作。 (5)用图示实验数据测出盐水的密度是 kg/m3。 > 25.(6分)阅读短文，回答问题。 直流充电桩是一种为电动汽车补给能量的装置，如图甲所示。它能够将电网中的交流电转化 为直流电，再将电能充入汽车动力电池（以下简称电池），直流充电桩比交流充电桩的充电电 压更高、电流更大，因而可实现快速充电。 P/kW 40 35 30 直流充电桩 电动汽车 20 A 15 H 030%40%50%60%70%80%90%100% 甲 乙 设电池当前储能占充满状态储能的百分比为H。充电时，充电桩的充电功率P会随着电池 的H的变化而变化，同时用户还可以通过充电桩显示屏了解充电过程中的其他相关信息。 现实际测试一个直流充电桩对某辆电动汽车的充电性能，H为30%，充电桩显示屏中充电时 长、充电度数、充电费用示数均为0。开始充电后（为方便计算，图像已作近似处理），充满后， 立即停止充电。当H达到70%时充电桩显示屏的部分即时信息如表所示。 充电电压U/V 充电电流I/A 充电时长t/min 充电度数/kW·h 充电费用/元 400 100 45 24 28.80 (1)充电过程中动力电池相当于 (选填“电源”或“用电器”)； (2)在H从30%增至70%的过程中，充电功率大致的变化规律 (3)若充电过程中充电电费单价不变，则测试全过程的充电费用为 元； (4)测试过程的最后10%，充电时长为 min; (5)在充电过程中的BC段最容易使导线升温、老化，甚至引起火灾，请说出你的理由。假设 充电过程中充电电压保持不变； (6)电动汽车“油门”示意图如图丙所示，脚往下踩“油门”踏板时，滑片可以绕O点在电阻圈上 逆时针转动。通过控制流经电动机电流的大小来控制汽车速度。电动汽车速度与电流大小 的关系如图丁所示。当脚踩“油门”踏板时汽车速度加快，请你在图丙中将电路连接完整。 无电阻滑片 电阻圈 速度 踏板 b 电动机 电源 (M) 电流 丙 8
