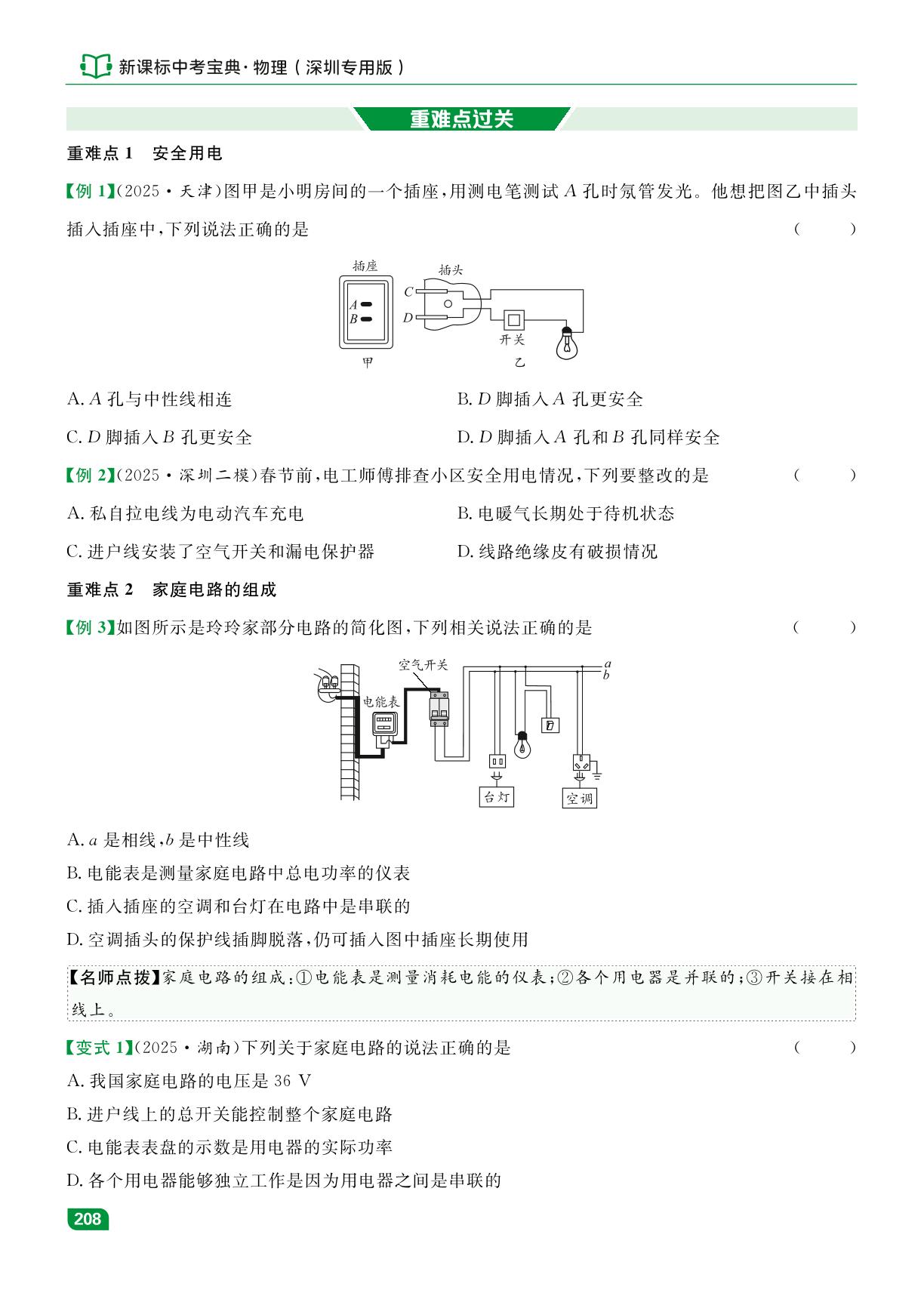

第四板块 电与磁们 第26课时 生活用电 知识梳理 一、安全用电 1.电功率过大 (1)我国家庭电路的电压是 V,在进户的两条输电线中，一条叫作 线（用 表 示)，俗称火线；另一条叫作 线（用 表示)，俗称零线。 (2)通常情况下，在家庭电路中，用电器采用 的方式接在电路中。由于各个用电器是并联 的，家里用电线路上的总电流会随着用电器数量的增加而 。 因此，一定注意不要让总 电流超过家里供电线路允许的安全值。 2.短路 (1)原因：改装电路时不小心，绝缘皮破损或老化，用电器进水等使相线和中性线 造成 短路。 (2)危害：短路时电路中的电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。 相线 相线 中性线 性线 双线触电 单线触电 高压电孤触电 跨步电压触电 3.触电事故 (1)触电原因：当人体成为 电路的一部分时，人体就会有电流通过。如果电流达到一定值， 就会发生触电事故。 (2)常见触电事故 (3)在触电事故现场，千万不要用手去拉触电的人，而是要立即安全地 。切断电源后， 必要时应该对触电者进行急救，同时尽快通知医务人员抢救。 (4)注意防雷：防雷的原理是为雷电提供一条 的通道，或避免将自己连入雷电的通路中。 高大建筑的顶端都有针状的金属物，通过很 的金属线与 相连，可以防雷。高压 输电铁塔上面有防雷导线。 提醒：安全用电原则 (1)不接触低压带电体，不靠近高压带电体。 (2)更换灯泡、搬动用电器前，应断开电源开关。 (3)不弄湿用电器，不损坏绝缘层。 (4)保险装置、插座、导线、用电器等达到使用寿命后应及时更换。 二、家庭电路的基本组成 1.电流过大的防护 205 Q口新课标中考宝典·物理（深圳专用版） (1)熔断器：铅锑合金丝电阻 、熔点 ,人们利用这类材料制成了熔断器中的核心部件 (俗称保险丝)。当通过保险丝的电流小于或等于额定电流时，电路正常工作；当通过保险丝的电 流大于额定电流并达到或超过熔断电流时，保险丝熔断，从而 电路。 (2)低压断路器：目前常采用低压断路器（如 )对电流过大的电路进行保护。当电路中 的电流过大时，空气开关自动断开，切断电路(“跳闸”)，问题解决之后，重新接通空气开关就可 以了。 2.相线和中性线的辨别 (1)方法：用 来判断。 (2)原理：正确使用测电笔时，如果被测导线是相线，电流经过笔尖、电阻器、氖管、弹簧，再经过人体 流入大地，相当于构成 电路，氖管就会 (3)使用：使用时，手指按住 ,用 接触被测的导线。如果被测导线是 线，氖管就会发光；如果笔尖接触的是 线，氖管就不会发光。螺丝刀式测电笔使用时要 用指尖抵住上端的 测电笔结构 钢笔式测电笔的握法 螺丝刀式测电笔的握法 金属笔卡 电阻器 电阻器、 金属笔尖 提醒：1.使用测电笔时，手指千万不能碰到笔尖。 2.测电笔中电阻器电阻很大，所以使用测电笔时尽管有电流通过人体，也不会对人造成伤害。 3.保护线与漏电保护器的作用 (1)保护线：在三孔插座中，三个孔分别接相线、中性线和保护线。用电器上三脚插头顶端的插脚与 用电器的 接通，当把三脚插头插在三孔插座里，在把用电器连入电路的同时，也把 金属外壳与大地连接起来。万一用电器内部相线绝缘皮破损或失去绝缘性能，使金属外壳与相 线接通而带电，电流也会从 流走，即使人体接触外壳，一般情况下也不会造成伤害。 接① 接② 线 接③) 线 接外壳 有 接用电部分接用电器 (2)漏电保护器：一种断路器。在出现漏电情况时，它会迅速切断电路。如果站在地上的人不小心接 触了 线，电流经过人体流入大地，漏电保护器也会迅速 电路，对人身起到保护 作用。 206 第四板块 电与磁门 4.家庭电路的基本组成 (1)组成：家庭电路由进户线 、总开关（含保险装置）、插座、用电器、导线等组成，有的家 庭还设有室内 ,进户线 220V 电能表 0 (2)进户线：进户的两条输电线，一条叫作相线，一条叫作中性线，两者间的电压为 V。 名称 俗称 表示 相线 中性线 地线 (3)电能表：用来计量所消耗的 (4)总开关（含保险装置）：当家庭电路需要修理时，必须 总开关，这时室内全部电路与外面 的输电线分离。 (5)插座、开关、用电器：家用电器可以接在插座上。从安全角度考虑，控制电灯的开关要连接在 回归教材 1.(RJ九全教材P129图改编)如图所示，同一个插排上同时使用多个用电器，用电器的 的 大，会造成家庭电路中的 过大，此时 (选填“空气开关”或“漏电保护器”)会自 动切断电路，起到保护作用。 2.(RJ九全教材P130图改编)如图情景中，不会发生触电事故的是图 ;相线和中性线上电流不 相等的是图 ；当发生触电事故时，漏电保护器不会跳闸的是图 相线 相线 相线 中性线 中性线 中性线 千燥凳子 干燥凳子 第1题图 第2题图 第3题图 3.(RJ九全教材P132图改编)雷电是大气中一种剧烈的放电现象。如图所示，为了防雷，高大建筑的顶 端都安装 ,它通过很 (选填“粗”或“细”)的金属线与 相连，可有效 防止雷电带来的损害。 4.(RJ九全教材P140图改编)用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。 相线 中性线 保护线 207 Q口新课标中考宝典·物理（深圳专用版）】 重难点过关 重难点1安全用电 【例1】(2025·天津)图甲是小明房间的一个插座，用测电笔测试A孔时氖管发光。他想把图乙中插头 插入插座中，下列说法正确的是 插座 插头 ● 开关 乙 A.A孔与中性线相连 B.D脚插入A孔更安全 C.D脚插入B孔更安全 D.D脚插人A孔和B孔同样安全 【例2】(2025·深圳二模)春节前，电工师傅排查小区安全用电情况，下列要整改的是 A.私自拉电线为电动汽车充电 B.电暖气长期处于待机状态 C.进户线安装了空气开关和漏电保护器 D.线路绝缘皮有破损情况 重难点2家庭电路的组成 【例3】如图所示是玲玲家部分电路的简化图，下列相关说法正确的是 空气开关 电能表 00 台灯 空调 A.a是相线，b是中性线 B.电能表是测量家庭电路中总电功率的仪表 C.插入插座的空调和台灯在电路中是串联的 D.空调插头的保护线插脚脱落，仍可插入图中插座长期使用 【名师点拨】家庭电路的组成：①电能表是测量消耗电能的仪表；②各个用电器是并联的；③开关接在相 线上。 【变式1】(2025·湖南)下列关于家庭电路的说法正确的是 A.我国家庭电路的电压是36V B.进户线上的总开关能控制整个家庭电路 C.电能表表盘的示数是用电器的实际功率 D.各个用电器能够独立工作是因为用电器之间是串联的 208 第四板块 电与磁口 重难点3家庭电路作图 【例4】如图是某学校物理实验室的照明电路。总控开关可以同时控制两只灯泡，为防止短路引发事故， 还安装了空气开关。请用笔画线代替导线将电路连接完整。 相线 中性线 ☒ 总 【名师点拨】开关控制灯泡，故开关与灯泡串联，开关需要接在相线和用电器之间。 【变式2】如图是家庭电路中某一部分的示意图，请按照安全用电的原则分别在虚线框内填上开关和电 灯的元件符号，再用笔画线代替导线将三孔插座接入电路 相线 中性线 重难点4家庭电路故障分析 【例5】如图所示的家庭电路中，开关S闭合后，灯泡不能发光，用测电笔检测插座的两孔，氖管均发光， 故障原因可能是 A.灯泡断路 相线 B.进户线相线断路 中性线 C.进户线中性线断路 D.插座短路 【名师点拨】用测电笔检测电路故障时，若测电笔氖管发光，则说明中性线断路；若测电笔氖管不发光， 则说明测电笔和相线之间出现断路。 【变式3】如图所示是某家庭电路，闭合开关S、S2,灯泡L1正常发光、L2不亮；断开S1,保持S2闭合，用 测电笔插入插座两孔氖管均发光，则故障可能是 ( A.ac间断路 相线不 B.de间断路 S 220V 插座 C.灯泡L2断路 ☒L,☒L 中性线业 D.b点到中性线之间断路 考点过关 考点1家庭电路 1.(2025·广西)某测电笔的构造如图所示。正确使用测电笔时，手指按住笔卡，用测电笔的 部位接触导线的芯线，若氖管发光，则该导线是 (选填“相线”或“中性线”)。 氖管电阻器 笔尖 金属笔卡 209 口新课标中考宝典·物理（深圳专用版） 2.(2025·广元)如图所示是小刘家新建楼房的部分配电系统图，下列分析正确的是 相 性 线 2o81 □空气开关 进户线 电子式单相电能表 口-开关 220W20(40)A50H A.控制电灯的开关安装在了中性线上 B.电能表指示灯闪烁7200次，表示消耗了2.0kW·h的电能 C.电路正常工作时，用测电笔插入插座的左孔，氖管会发光 D.上月末电能表示数如图，本月用电100度，则本月末电能表示数是2028.1 3.(2023·长沙)某家庭电路的连接如图所示，下列说法正确的是 ( 电源线日 电源线 A.a点所在的电源线是中性线 B.空气开关只能安装在b点处 C.c点所在的导线与大地相连 D.L1和L2是串联的 考点2家庭电路作图 4.(2025·深圳)小李同学若通过三孔插座给机器人充电，插座由单独的开关控制。请在图中用笔画线 表示导线将三孔插座和开关连接在家庭电路中。 相线 中性线 保护线 甲 5.请根据图中三孔插座的连接情况，在方框内标出最上方的线的名称，并将图中的开关和其控制的灯 泡接入电路。 考点3家庭电路故障分析 6.(2025·威海)家庭电路的部分电路如图所示，进户线 (选填“甲”或“乙”)是相线；只闭合开关 S,L1正常发光，再闭合开关S2,L1马上熄灭，如果故障出在L2上，则可能是L2 甲 210 第四板块 电与磁们 7.(2025·黑龙江)如图所示的家庭电路，闭合开关S后，灯泡L不亮，用测电笔分别 相线 检测a、b、c三点时，只有a点和b点可以使测电笔的氖管发光，则该电路的故障是中性线一 (选填“αb“bc”或“进户零线”)断路。维修后闭合开关S,灯泡发光，用测电 笔检测b点时测电笔的氖管 (选填“发光”或“不发光”)。 考点4安全用电 8.(2025·黑龙江)下列描述中，符合安全用电原则的是 A.用电器达到使用寿命时可以继续使用 B.使用测电笔时手指不要触碰笔上的任何金属体 C.发现电线的绝缘皮出现破损时，应该及时更换新的电线 D.电冰箱、电热水器的金属外壳不需要接保护线 9.如图为新能源汽车的充电桩，下列相关说法符合安全用电原则的是 A.每个充电桩在安装时都要装漏电保护器 B.有经验的电工在安装充电桩时不必断开电源 C.安装充电桩时，不连接保护线也可以 D.充电桩起火时，应马上浇水扑灭 10.(2025·深圳二模)安全用电是每一位公民的必备素养，下列做法正确的是 A.使用测电笔检查电路时，手不能触碰到笔尾金属体 B.电动自行车可以在相对密闭的楼道中充电 C.了解家庭电路中总开关位置，学会在紧急情况下断开总开关 D.手机充电结束后，充电器可一直插在通电的插座上 11.(2023·深圳)下列符合安全用电常识的是 A.用专用充电桩给电动车充电 B.亮亮同学更换灯泡无需断开开关 C.电器起火可以用水灭火 D.导线绝缘层破损只要不触碰就可以继续使用 12.(2021·深圳)下列有关安全用电的说法正确的是 A.微波炉可以通过双孔插座接入家庭电路 B.在高压线附近放风筝 C.使用测电笔时接触笔尾金属体 D.教室总开关跳闸，一定是电路出现了短路 综合提升 1.(2025·广东)下列利用开关控制插座的电路中，符合安全用电要求的是 相线 相线 相线 相线 中性线 中性线 中性线 中性线 00 A B D 2.(2025·深圳三模)3月15日，一场大暴雨“深”入鹏城，“圳”出雷响。为避免某依山而建的小区因短 211 Q新课标中考宝典·物理（深圳专用版） 时强降水引发山洪，出现险情，小区在修复重建过程中，使用了一款插线板，当开关断开时，指示灯不 亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。下图既能满足控制要 求，又符合安全用电原则的是 ( .相线 相线 相线 相线 中性线 中性线 中性线 中性线 回 A B C D 3.(2025·深圳一模)如图所示是静静同学简化后的部分家庭电路的接线图及家中电能表表盘，空气开 关允许通过的最大电流为35A,下列说法正确的是 电能表 kW·h □89675 电子式单相中能表 空 220V5(40)A50Hz o0iapw-的永子 开关 00 白炽灯 电视机 电视机 A.电路中开关与白炽灯是串联的，各插座是并联的，且开关必须接在中性线上 B.若闭合开关，灯泡不亮，用测电笔测点氖管发光，可能是中性线断路 C.静静家允许接入用电器总功率不应高于8800W D.若只让一个标有“220V1000W”的空调正常工作3min,则电能表指示灯闪烁300次 4.(2025·深圳一模)厨房中的电灯突然熄灭，如图所示，爸爸在检修电路过程中，下列说法正确的是 A.检修电路时，为了安全，应该要断开开关 B.换上新灯泡后，闭合开关，灯依然没发光，说明电路中性线一定是短路了 C.使用测电笔时，氖管不发光，是因为电路中电阻过大 D.闭合开关S,测电笔只接触a点时不发光，说明中性线断路 相线 1① 中性线 第4题图 第5题图 5.(2024·德州)小明家要购买一只电热水壶，他发现某商场有容积相同、额定电压均为220V、额定功 率分别为800W和1800W的两种电热水壶。家中给电热水壶供电插座的额定电流是5A,从安全 用电的角度考虑，小明应选购 W的电热水壶。如图电热水壶的插头中插脚①较长，将插头 插入插座时，可确保电热水壶的金属外壳先接触 线，如果你发现有人触电应立即采取的措 施是 (选填“切断电源”或“用手拉开触电者”)。 212新课标中考宝典·物理（深圳专用版） 高温挡工作时R的电功率：P,=P一Ps=1100W 880W=220W, 由P-只可知R的阻值R-片-200=20n, _U=(220V) 4.解：(1)在1个标准大气压下，水沸腾时的温度为t=100C, 水吸收的热量为Q级=c水mk(t一t。)=4.2X10J/(kg·C) ×1.5kg×(100C-20C)=5.04×105J 电热水壶工作6mim消耗的电能为W一08kv·b 0.2kW·h=7.2×105J 则电热水壶的加热发率为)器-X80% (②)由P-发可知，电压一定时，电阻越大，电功率越小。 是保温挡；电阻越小，电功率越大，是加热挡。当温控 关闭合时，只有R1接入电路；当温控开关断开时，R、R 串联，所以当温控开关闭合时，总电阻小，电热水壶处于 加热状态。 加热电功率为P-W-7,2X10J=2000W 6×60s 由P= R可得， U=220V R的阻值为R=Pm=2000W=24.20 (3)当温控开关断开时，R和R串联，电热水壶处于保 温状态，P解器=44W, U U 由P=尺可得，保温时的总电阻为R。=P是 200=11on 因串联电路中总电阻等于各分电阻之和， 所以电热丝R2的阻值为 R2=Re-R=11002-24.22=1075.82 第26课时 生活用电 知识梳理 一、1.(1)220相L中性N(2)并联变大 2.直接连通 3.(1)闭合 (3)切断电源(4)低电阻粗大地 二、1.(1)大低切断(2)空气开关 2.(1)测电笔(2)闭合发光(3)金属笔卡笔尖相 中性金属帽 3.(1)金属外壳保护线①保护②中性③相 (2)相切断 4.(1)电能表配电箱(2)220火线L零线N 保护线PE(3)电能(4)断开(5)相线和电灯之间 回归教材 1.总功率电流空气开关2.乙丙甲 3.针状的金属物粗大地 相线 中性线 保护线 00 重难点过关 【例1】B【例2】C【例3】A【变式1】B 相线 中性线 【例4】 总控开 空气开 相线 中性线 【变式2】 【例5】C【变式3】B 考点过关 1.笔尖相线2.B3.C 相线 中性线 保护线 相线 开关 6.甲短路 7.bc不发光8.C9.A10.C11.A 12.C 综合提升 1.C2.C3.B4.A5.800保护切断电源 第27课时 电与磁 知识梳理 一、1.铁3.(1)南北(2)排斥吸引 二、1.磁体2.(1)力(2)方向磁场3.北(N) 4.北(N)南(S)5.北南 三、1.(1)磁效应(2)磁场电流方向2.条形电流 3.右电流北(N) 四、1.有无2.大强3.电流线圈匝数电流 4.衔铁电磁铁衔铁无电磁铁 五、1.力电流磁场反向不变 六、1.法拉第 2.(1)切割磁感线感应电流(2)导体运动磁场反向 不变 4.通电导体电磁感应机械能电能 回归教材 1.地磁场南磁偏角2.磁场地磁场电流3.有 无N4.电磁感应大小和方向B 5.S(或南)N(或北)左6.闭合切割磁感线电源 7.通电导体在磁场中受到力的作用相反相同
