第21课时 电流与电压、电阻的关系电阻的测量-【超级备考】2026年中考物理课后分层练

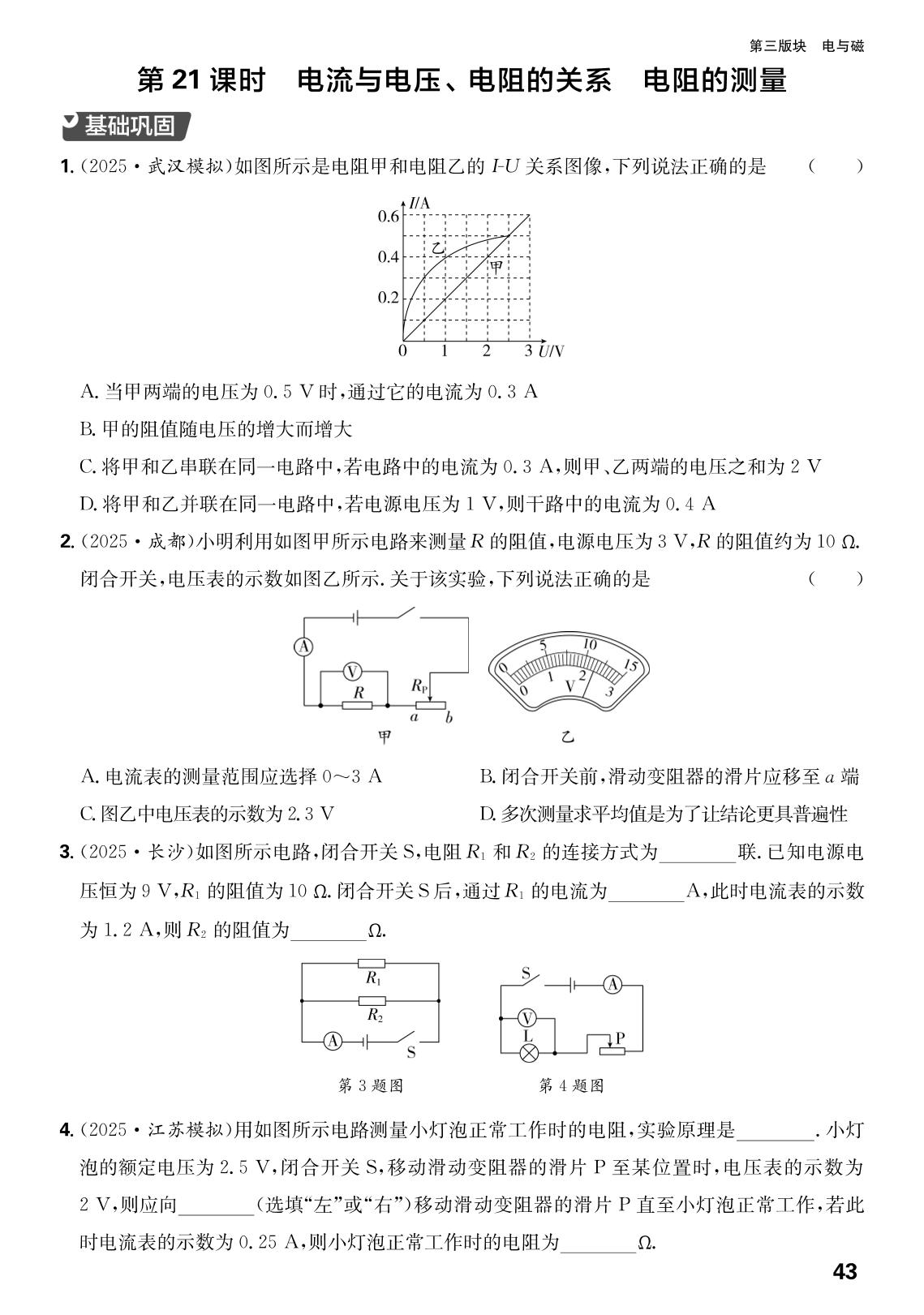

第三版块电与磁 第21课时 电流与电压、电阻的关系 电阻的测量 ’基础巩固 1.(2025·武汉模拟)如图所示是电阻甲和电阻乙的-U关系图像，下列说法正确的是( 0.6 0.4 0.2 A.当甲两端的电压为0.5V时，通过它的电流为0.3A B.甲的阻值随电压的增大而增大 C.将甲和乙串联在同一电路中，若电路中的电流为0.3A,则甲、乙两端的电压之和为2V D.将甲和乙并联在同一电路中，若电源电压为1V,则干路中的电流为0.4A 2.(2025·成都)小明利用如图甲所示电路来测量R的阻值，电源电压为3V,R的阻值约为102. 闭合开关，电压表的示数如图乙所示.关于该实验，下列说法正确的是 ( 】9 乙 A.电流表的测量范围应选择0~3A B.闭合开关前，滑动变阻器的滑片应移至α端 C.图乙中电压表的示数为2.3V D.多次测量求平均值是为了让结论更具普遍性 3.(2025·长沙)如图所示电路，闭合开关S,电阻R1和R2的连接方式为 联.已知电源电 压恒为9V,R1的阻值为102.闭合开关S后，通过R的电流为 A,此时电流表的示数 为1.2A,则R2的阻值为 2. R R2 ①H 第3题图 第4题图 4.(2025·江苏模拟)用如图所示电路测量小灯泡正常工作时的电阻，实验原理是 ·小灯 泡的额定电压为2.5V,闭合开关S,移动滑动变阻器的滑片P至某位置时，电压表的示数为 2V,则应向 (选填“左”或“右”)移动滑动变阻器的滑片P直至小灯泡正常工作，若此 时电流表的示数为0.25A,则小灯泡正常工作时的电阻为 2. 43 课后分层练 5.(2025·辽宁)在“探究电压一定时电流与电阻的关系”实验中，实验器材如下：学生电源、电流 表、电压表、“4021.5A”的滑动变阻器、开关各一个，定值电阻五个(52、102、152、202、 25),导线若干. 电心 0.20.4 A/0.6 p 63 甲 元 (1)图甲为使用5Ω的定值电阻连接的实验电路.某同学检查电路时发现有一根导线连接错误， 请在图甲中错误的导线上画“×”，并用笔画线表示导线将电路连接正确.（导线不能交叉） (2)改正错误后，将滑动变阻器的滑片移到最 端.闭合开关，移动滑动变阻器的滑片使 电压表的示数达到所要控制的电压U。时，电流表的示数如图乙所示，为 A. (3)将不同阻值的定值电阻分别接入电路中，重复实验，记录的数据如表所示.分析表中数据，在 误差允许范围内，电流值与其对应的电阻值的乘积近似 (选填“相等”或“不相等”)， 从而得出结论：导体两端的电压一定时，通过导体的电流与导体的电阻成 比 实验序号 1 2 3 4 5 电阻R,2 5 10 15 20 25 电流I/A 0.24 0.16 0.12 0.10 (4)利用本实验的器材 (选填“能”或“不能”)探究电阻一定时电流与电压的关系. ’能力提升 6.(2025·东城模拟)利用如图所示电路测量定值电阻R的阻值.电源电压不 变，R。为阻值已知的定值电阻.闭合开关S、S2,断开开关S1,电流表示数为 ④ I1;闭合开关S、S1,断开开关S2,电流表示数为I2.下列定值电阻R的阻值表 达式正确的是 R S2 AR-LETR B.R=12R C.R,-TETR D.R,=1LR 7.(2025·北京)某同学利用滑动变阻器R。、电阻箱R、电压表、电压恒定的电源、开关等器材设计 了如图所示实验电路来测量R,的电阻. (1)请补充以下主要实验步骤 ①按电路图连接电路，将滑动变阻器接入电路中的电阻调到 最大 ②闭合开关S1, ,记录电压表的示数U. ③闭合开关S, ,使电压表 的示数仍为U,记录电阻箱的阻值R. (2)待测电阻R,= .(用测量量表示) 44(2)工人所做的有用功 W有用=Gh=400N×3m=1200J (3)工人所做的总功 w。=W组=1200J=1500J 780% 答：(1)物体受到的重力大小是400N; (2)工人所做的有用功是1200J; (3)工人所做的总功是1500J. 能力提升 8.D 9.A W有甩一 W用 =1 解析：机械效率刀厂W。=W有用十W外1十丝 W有用 重物挂在A点时，重物被提升的高度hA=0.1m,该 过程做的有用功W有用A=GhA,杠杆重心被提升的高 度hB,由几何关系可知，hA<hB,额外功W髓外A= G:h;重物挂在B点时，重物被提升的高度hg'= 0.2m,该过程做的有用功W有用B=GhB',杠杆重心被 提升的高度亦为hg=0.2m,额外功W额外B= G年h',则4-G,WB=年g,所以 W有用A GhA'W有用BGhB W外△ Grhe W有用A= GhA _GrhXGha,- W题外B GuhB GhA GthB hA W有用B Gh九B 1 一可得，A<B 重物挂在C点时，重物被提升的高度hc=0.3m,该 过程做的有用功W有用c=Ghc,杠杆重心被提升的高 度h",由几何关系可知，hB”<hc,额外功W籁外c= Gh,则Wc=Gah,W2-=h,所以 W有用cGhc'W有用BGhB' W外C GhB" W相用C一 7 W外BG杆h Ghe Guha-he W有用B GhB 1 1 由 一可得，<c 综上可得A<B< 故A符合题意，BCD不符合题意。 故选A 第三版块电与磁 第19课时电流和电路 基础巩固 1.A2.D3.C4.B5.C 6.用电器并联变小 参考答案 8.(1)电流表没有调零(2)A (3)更换不同规格的灯泡多次实验 能力提升 9.C 第20课时 电压和电阻 基础巩固 1.B2.D3.C4.C5.用电器塑料粗 6.S、S灯La4.57.灯La并灯L2 8. 电动机 [能力提升 9.化学正有 10.(1)正确若R1断路或R2被短路，电压表的示数 均为U。;若R被短路或R2断路，电压表示数均为 0(2)B 第21课时 电流与电压、电阻的关系 电阻的测量 基础巩固 1.C2C3.并0.9304R=9 右10 5.(1) (2)右0.48(3)相等反(4)能 能力提升 6.A 7.(1)②开关S2接触点2③开关S2接触点1，调节电 阻箱(2)R 第22课时 欧姆定律及其在串、并联 电路中的应用 基础巩固 1.B2.A3.B4.A 5.(1)电流表保护电路(2)杠杆 第39页
