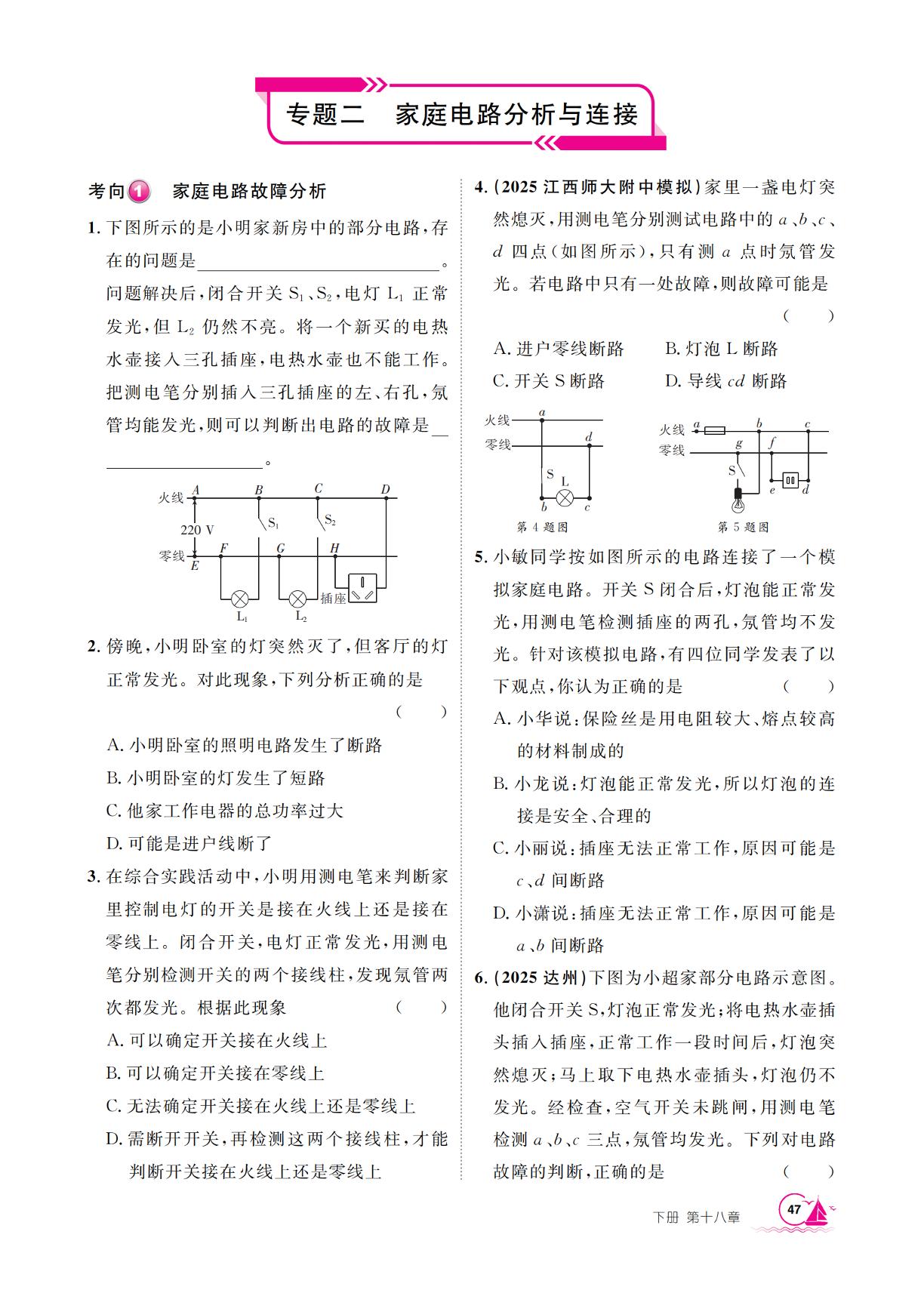

专题二 家庭电路分析与连接 KK 考向①家庭电路故障分析 4.(2025江西师大附中模拟)家里一盏电灯突 1.下图所示的是小明家新房中的部分电路，存 然熄灭，用测电笔分别测试电路中的a、b、c、 在的问题是 d四点（如图所示），只有测a点时氖管发 问题解决后，闭合开关S1、S2,电灯L1正常 光。若电路中只有一处故障，则故障可能是 发光，但L2仍然不亮。将一个新买的电热 ( 水壶接入三孔插座，电热水壶也不能工作。 A.进户零线断路 B.灯泡L断路 把测电笔分别插入三孔插座的左、右孔，氖 C.开关S断路 D.导线cd断路 管均能发光，则可以判断出电路的故障是 火线 火线三 零线 零线 火线 220V 第4题图 第5题图 零线 5.小敏同学按如图所示的电路连接了一个模 拟家庭电路。开关S闭合后，灯泡能正常发 光，用测电笔检测插座的两孔，氖管均不发 2.傍晚，小明卧室的灯突然灭了，但客厅的灯 光。针对该模拟电路，有四位同学发表了以 正常发光。对此现象，下列分析正确的是 下观点，你认为正确的是 A.小华说：保险丝是用电阻较大、熔点较高 A.小明卧室的照明电路发生了断路 的材料制成的 B.小明卧室的灯发生了短路 B.小龙说：灯泡能正常发光，所以灯泡的连 C.他家工作电器的总功率过大 接是安全、合理的 D.可能是进户线断了 C.小丽说：插座无法正常工作，原因可能是 3.在综合实践活动中，小明用测电笔来判断家 c、d间断路 里控制电灯的开关是接在火线上还是接在 D.小潇说：插座无法正常工作，原因可能是 零线上。闭合开关，电灯正常发光，用测电 a、b间断路 笔分别检测开关的两个接线柱，发现氖管两 6.(2025达州)下图为小超家部分电路示意图。 次都发光。根据此现象 ( ) 他闭合开关S,灯泡正常发光；将电热水壶插 A.可以确定开关接在火线上 头插入插座，正常工作一段时间后，灯泡突 B.可以确定开关接在零线上 然熄灭；马上取下电热水壶插头，灯泡仍不 C.无法确定开关接在火线上还是零线上 发光。经检查，空气开关未跳闸，用测电笔 D.需断开开关，再检测这两个接线柱，才能 检测a、b、c三点，氖管均发光。下列对电路 判断开关接在火线上还是零线上 故障的判断，正确的是 下册第十八章 火线 进户火线 进户零线 零线 地线 8 A.灯泡短路 B.进户火线断路 10.下图为冰箱工作时的部分电路示意图。冰 C.进户零线断路 D.三孔插座短路 箱内照明灯由开关S,控制，压缩机M由开 7.电工师傅常用一只标有“220V40W”字样 关S2控制。根据题意，将电路图连接完整， 的灯泡L,(检验灯泡)取代保险丝来检查新 并使之符合安全用电原则。 安装的照明电路中每个支路的情况，如下图 火线 零线 所示。先闭合S,再分别闭合S、S2、S(每次 只闭合其中一个)。以下判断正确的是 门把手 金属外壳 11.图甲是某宾馆的房卡，它相当于一个开关， 火线 2201 只有将房卡插入卡槽里，房间内的电灯和 零线 插座才能工作；将房卡抽出卡槽，全房间断 电。为使电灯和插座正常工作，请将图乙 中的电路补充完整。 A.L。不亮，说明该支路短路 火线 B.再闭合开关S时，L。两端的电压一定是 零线 110V 尚回 C.L。正常发光，说明该支路是正常的 房卡开关电灯开关螺口灯泡 插座 D.L。发光且呈暗红色，说明该支路是正 乙 常的 12.居民楼的楼道里，夜间楼道灯一直亮着会 造成浪费。科研人员用光敏材料制成光控 考向②家庭电路作图连接 开关，它能在天黑时自动闭合，天亮时自动 8.(2025武威)小安家的某个三孔插座经常连 断开；利用声敏材料制成声控开关，它能在 接大功率用电器，为了用电安全，他想在三 有人走动发出声音时闭合，没有声音时自 孔插座上串联一根保险丝后再将其接入家 动断开。请用笔画线代替导线，将下图中 庭电路。请在下图中用笔画线表示导线帮 的光控开关、声控开关和楼道灯正确连入 小安完成电路连接。 电路，设计出只有在夜间且有声音时楼道 火线 零线 灯才亮的楼道灯自动控制电路，同时安装 一个不受开关控制的三孔插座。 火线 零线 9.如下图所示，只闭合开关S,风扇M工作； 声挖 只闭合开关S2,灯泡和风扇M都不工作；同 光控②。 三孔插座 时闭合开关S1、S2,灯泡和风扇M都工作。 楼道灯 请把电路连接完整。 48 九年级物理HY版两根电线，它们分别是火线和零线，当两线头相碰时， 笔分别检测开关的两个接线柱，相当于用测电笔检测 火线和零线直接接触，会造成短路；而拉线开关中的 零线，氖管不会发光。综合分析可知，A正确， 两线头相碰，相当于开关闭合，电路接通，用电器正常 4.C【解析】用测电笔检测电路中的a、b、c、d四点时， 工作，不会造成短路 只有测a点时氖管发光，说明a与火线是接通的，b、 5.火切断电源 c、d与火线是断开的，所以故障可能是开关处断路。 6.D【解析】甲站在干燥的木桌上，用一只手接触火线， 5.C【解析】保险丝是用电阻大、熔点低的材料制成的， 无法形成电流的通路，故不会触电；乙站在地上，用一 A错误。开关未接在灯泡与火线之间，当开关断开 只手接触零线，零线不带电，因此乙不会触电；丙站在 时，灯泡仍会与火线连通，这种接法是不安全的，B错 干燥的木桌上，用一只手接触火线，此时丁站在地上 误。用测电笔检测插座的两孔，氖管均不发光，说明 用手去拉丙，电流会从火线经丙、丁导向大地，造成 插座的右孔与火线之间是断开的，所以故障可能是c、 丙、丁两人同时触电。 d间断路，若a、b之间断路，则灯泡不会发光，C正确， 7.A8.D D错误。 课外拓展提高 6.C【解析】若灯泡短路，会导致电路中电流过大，使空 1.短路电流2.热传递总功率 气开关跳闸，故A错误。若进户火线断路，用测电笔 3.火线电源 检测c点（火线连接点）时，氖管不会发光，故B错误。 4.台灯插头台灯灯座 用测电笔检测a、b、c三点均发光，说明火线正常：灯 5.不安全她手上有水，容易触电 泡熄灭且取下电热水壶插头后仍不亮，说明零线开路 6.C7.A8.D9.A 导致电路无法形成回路。检测a点（零线连接点）时 10.AD【解析】插排上的插孔与指示灯是并联的，A正 氖管发光是因为进户零线断路后该点通过灯泡与火 确。将切割机的插头插入插排，切割机工作时，家中 线连通而带电，故C正确。若三孔插座短路，会导致 的空气开关出现了跳闸现象，说明切割机的功率过 电路中电流过大，使空气开关跳闸，故D错误。 大，或切割机发生了短路，使干路中电流过大，B、C 7.D【解析】L。不亮，说明该支路不能形成通路，发生 错误，D正确。 了断路，A错误。再闭合开关S时，不知道L。的发光 少核心素养提升 情况，则不能判断L。两端的电压，B错误。L。正常发 (1)空气开关(2)乙 光，说明L。两端的电压为220V,等于电源电压，所以 【解析】(1)开启空调时，家中的空气开关立即切断电 该支路上没有用电器，C错误。L。发光且呈暗红色， 路，而漏电保护器没有反应，由此可推断出空气开关 说明L,两端的电压小于220V,所以该支路上仍有其 相当于保险丝。(2)图乙中，人接在了相线与大地之 他用电器在工作，说明该支路正常，D正确。 间，人体有电流通过，此时电路中的电流不会过大，空 8.如下图所示 气开关不会断开电路，但人会触电；图丙中，人接在相 线与大地之间，人体有电流通过，此时相线和中性线 中的电流大小不同，漏电保护器会断开电路，对人起 保险丝 保护作用，使人不会触电。 9.如下图所示 专题二家庭电路分析与连接 火线 1.三孔插座没有接地线FG之间断路【解析】三孔插 零线 座的连接方式应该是左孔接零线，右孔接火线，上方 M 的孔接地线，由图可知，电路存在的问题是三孔插座 没有接地线。闭合开关S、S,灯L1正常发光，说明 10.如下图所示 L1所在支路是通路，但L,不亮，将一个新买的电热水 火线 壶接人三孔插座，电热水壶也不工作，L2和三孔插座 零线 不能工作，说明电路出现断路故障，三孔插座的右孔 能使氖管发光，则火线上没有断路，而三孔插座的左 门把手 孔也能使氖管发光，说明左孔通过L与火线连通，所 M 金属外壳 以电路的故障是FG之间断路。 11.如下图所示 2.A 火线 3.A【解析】闭合开关，电灯正常发光，用测电笔分别检 零线 测开关的两个接线柱，发现氛管两次都发光，说明开 00 关的两个接线柱都与火线直接相连，故可确定开关接 房卡开关 电灯开关 插座 在火线上。如果开关接在零线上，闭合开关，用测电 螺口灯泡 九年级物理HY版 12.如下图所示 电路电压为220V,标有“250V10A”字样的多用 火线 插座，符合我国家庭电路电压的要求；连接的用电器 零线 额定功率之和不应大于P=UI=220V×10A= 声控 2200W,B符合安全用电要求。家用电热水器、电冰 光控 三孔插座 箱等电器都有金属外壳，使用时其外壳一定要接地， 楼道灯 故应该使用接有保护线的三孔插座，C符合安全用 电要求。为确保安全，不应用手直接接触零线，D不 阶段训练（三） 符合安全用电要求。 1.三孔切断电源2.并联火线 12.【进行实验】(2)发光有(3)A【分析论证】很大 3.甲空气开关 相同正熔点 4.=不会【解析】在家庭电路中，各用电器并联，A、 B两个点都在干路上，根据并联电路中干路电流等于 本章培优方案 各支路电流之和可知，IA=IB。当站在地上的人不小 ®重点图片在线 心接触到C处裸露的电线（该电线为零线，不带电） ①火线②零线 ③火线④越大⑤越大⑥总功 时，人不会触电，故漏电保护器不会切断电路。 率过大⑦触电 ⑧切断电源⑨火线①通路 5.甲洗衣机的外壳没有接地【解析】洗衣机的外壳 ®易错易混赏析 漏电时，如果外壳没有接地，人接触外壳时，就会有 易错辨析(1)/(2)√(3)×(4)×(5)× 220V的电压加在人体上，使人发生触电事故；如果外 (6)×(7)/(8)×(9)√(10)× 壳接了地，人接触外壳时，地线就会把人体短路，使电 DA层基础训练 流不通过人体，人就不会发生触电事故。图甲中外壳 1.并串2.C3.D 没有接地，图乙中外壳接了地，所以人接触漏电的洗 4.B【解析】灯L,和L?对应的控制开关应该接在火线 衣机外壳时，会触电的是图甲，不会触电的是图乙。 上，不能接在零线上，A错误。A、B两点之间即火线 6.B【解析】两孔插座的两孔分别接的是零线和地线； 与地线之间的电压为220V,B正确。使用电冰箱时 三孔插座的左孔接的是零线，上孔接的是地线，右孔 应选择插座C,防止因漏电而发生触电事故，C错误。 接的是火线；则两孔插座的连接错误，三孔插座的连 保险丝应接在进户火线上，D错误。 接正确，故A错误。火线先接开关，再接电灯顶端的 5.B 金属点，零线接电灯的螺旋套，这样在更换电灯时，断 6.C【解析】站在地面上接触火线时，人会发生触电事 开开关，可以切断火线，更安全，故B正确。三孔插座 与电灯是独立工作、互不影响的，所以它们是并联的， 故，A不符合安全用电要求。有金属外壳的家用电 器，外壳一定要接地，B不符合安全用电要求。使用测 故C错误。在家庭电路中，火线与零线之间的电压为 电笔时，手要接触笔尾金属体，笔尖要接触电线，C符 220V,零线与地线之间的电压为0V,故D错误。 7.A【解析】家庭电路的两根进户线分别是零线和火 合安全用电要求。无安全措施的插座不要安装在低 线，用电器的开关应该接在火线上，与开关相连的那 处，否则若有小孩触碰就容易引起触电事故，D不符 根线是火线，即a线是火线，b线是零线，A正确。灯 合安全用电要求。 泡与开关串联，开关必须连在火线上，控制灯泡的开 7.A【解析】家庭电路中各用电器之间的连接方式是并 关不可以与灯泡互换位置，B错误。电路中每多接入 联，用电器可以单独工作，互不影响。微波炉不工作， 一个用电器，根据并联电路的电阻规律可知，电路的 电热水壶突然停止工作，电灯仍正常发光，说明电灯 总电阻会变小，C错误。家庭电路中各个用电器之间 所在支路为通路，微波炉和电热水壶所在支路为断 是互不影响的，所以灯泡、电视机和电冰箱是并联的， 路。若零线上a、b间断路，则电灯能正常发光，微波 各个小彩灯之间是串联的，D错误。 炉和电热水壶不工作，A正确。若零线上b、c间断 8.D【解析】三脚插头最上面的那个脚比另外两个脚要 路，则微波炉能工作，B错误。若微波炉所在支路b、e 长，便于先接入地线，使用时更为安全，故A错误。由 间短路或电热水壶所在支路c、d间短路，则保险丝会 三孔插座的使用方法可知，插孔“E”接地线，“L”接火 被烧断，电灯不能发光，C、D错误。 线，“N”接零线，故B、C错误。标有“E”的插脚较长， )B层提升训练 能保证插入插座时，用电器外壳先接地，故D正确。 1.②把开关改接到火线与灯泡之间（合理即可） 9.B10.D 2.D【解析】开关应接在火线和灯泡之间，图中S,接在 11.BC【解析】短路或同时工作的用电器太多，可能会 灯泡L,和零线之间，A错误。电冰箱的插头保护线 造成电路中的电流过大，使空气开关跳闸，空气开关 插脚脱落，插入插座P,若电冰箱漏电，会引起触电事 跳闸后，需要找出跳闸的原因，不能只更换额定电流 故，B错误。家庭电路中的灯泡、插座都是并联的，可 大的空气开关，A不符合安全用电要求。我国家庭 以独立工作，互不影响，C错误，D正确。 下册参考答案
