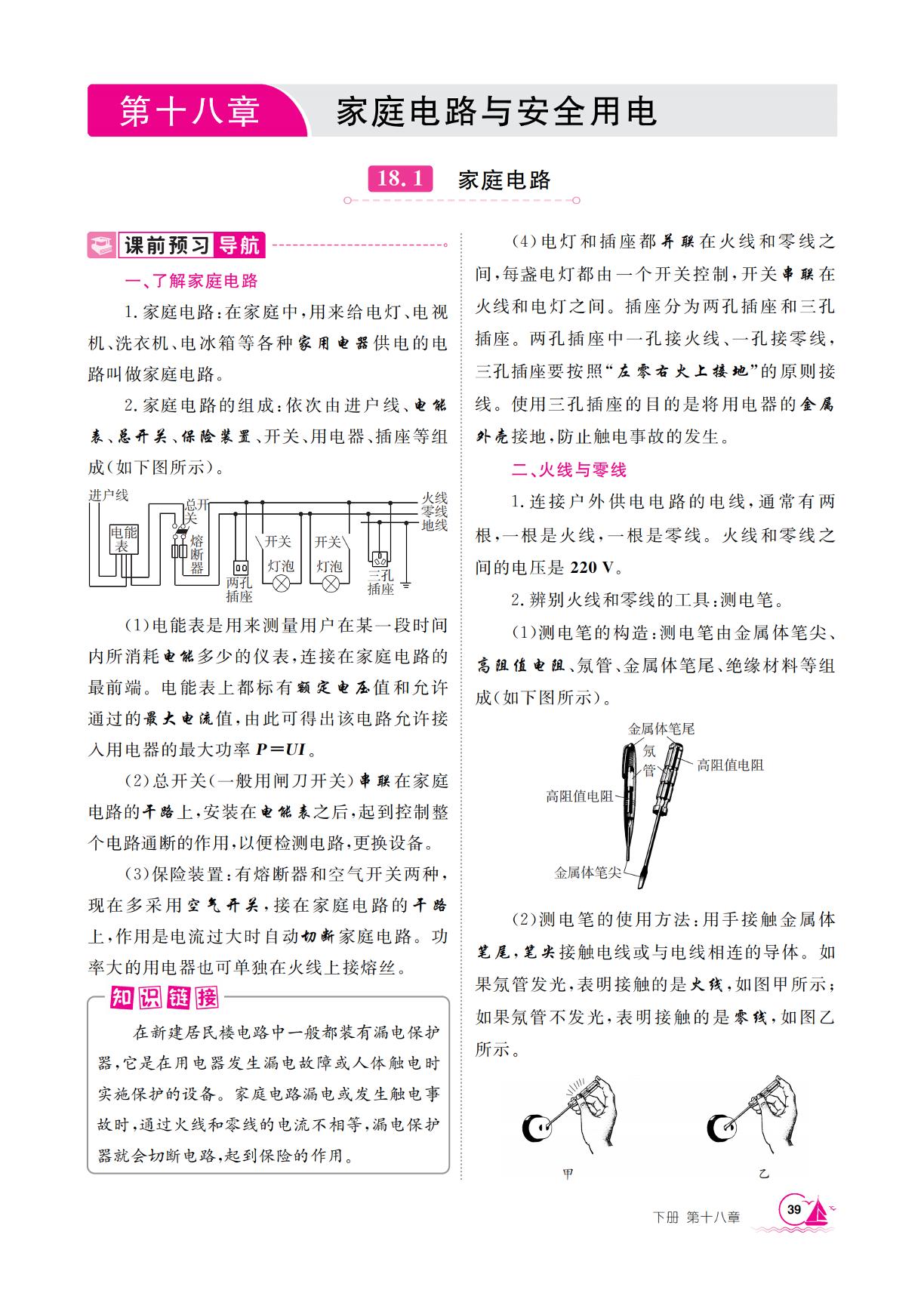

第十八章 家庭电路与安全用电 18.1 家庭电路 已课前预习导航 (4)电灯和插座都并联在火线和零线之 一、了解家庭电路 间，每盏电灯都由一个开关控制，开关串联在 1.家庭电路：在家庭中，用来给电灯、电视 火线和电灯之间。插座分为两孔插座和三孔 机、洗衣机、电冰箱等各种家用电器供电的电 插座。两孔插座中一孔接火线、一孔接零线， 路叫做家庭电路。 三孔插座要按照“左零右火上接地”的原则接 2.家庭电路的组成：依次由进户线、电能 线。使用三孔插座的目的是将用电器的金属 表、总开关、保险装置、开关、用电器、插座等组 外壳接地，防止触电事故的发生。 成（如下图所示）。 二、火线与零线 进户线 火线 1.连接户外供电电路的电线，通常有两 电能 开关 开关 根，一根是火线，一根是零线。火线和零线之 器 灯泡 灯泡 间的电压是220V。 两孔 插座 2.辨别火线和零线的工具：测电笔。 (1)电能表是用来测量用户在某一段时间 (1)测电笔的构造：测电笔由金属体笔尖、 内所消耗电能多少的仪表，连接在家庭电路的 高阻值电阻、氖管、金属体笔尾、绝缘材料等组 最前端。电能表上都标有额定电在值和允许 成（如下图所示）。 通过的最大电流值，由此可得出该电路允许接 金属体笔尾 入用电器的最大功率P=UI。 氖 管 高阻值电阻 (2)总开关（一般用闸刀开关）串联在家庭 高阻值电阻 电路的千路上，安装在电能表之后，起到控制整 个电路通断的作用，以便检测电路，更换设备。 (3)保险装置：有熔断器和空气开关两种， 金属体笔尖 现在多采用空气开关，接在家庭电路的干路 (2)测电笔的使用方法：用手接触金属体 上，作用是电流过大时自动切断家庭电路。功 笔尾，笔尖接触电线或与电线相连的导体。如 率大的用电器也可单独在火线上接熔丝。 知识链接 果氖管发光，表明接触的是火线，如图甲所示； 如果氖管不发光，表明接触的是零线，如图乙 在新建居民楼电路中一般都装有漏电保护 所示。 器，它是在用电器发生漏电故障或人体触电时 实施保护的设备。家庭电路漏电或发生触电事 故时，通过火线和零线的电流不相等，漏电保护 器就会切断电路，起到保险的作用。 下册第十八章 39 知识链接 火线 用测电笔检测电路故障：用测电笔分别 零线 地线 测试两根导线或与两根导线相连的部位，若 氖管均不发光，则可能是火线某处断路；有 A.电冰箱接入三孔插座后，电灯与电冰箱 时接触零线，氖管也发光，原因可能是进户 串联 零线断路，这时电路不能闭合，用电器不能 B.正常情况下，用测电笔接触A点，氖管 工作，但室内线路处于带电状态。 不会发光 三、白炽电灯 C.为了用电安全，应在甲处安装电灯，乙 1.白炽电灯的原理：电流通过灯丝时，电 处安装开关 流的热效应使灯丝发热、发光。 D.若保险丝烧断，标有“220V”字样的电灯 2.白炽电灯的分类：卡口灯泡和螺口 接在保险丝处时正常发光，则说明电路存在短路 灯泡。 【解题点拔】电冰箱接入三孔插座后，电灯 3.螺口灯头的接线方法：接螺口灯头时， 与电冰箱工作时互不影响、独立工作，是并联 应将火线接到灯头尾部中心的金属片上，零线 的。图中A点在火线上，正常情况下，A点带 接到螺旋套上。 电，所以用测电笔接触A点时，氖管会发光。在 已经典例题剖析 家庭电路中，为了安全，应该把开关接在火线和 【例1】下图所示的是家庭电路的简化图。 用电器之间。若保险丝烧断，标有“220V”字样 若该电路中各处的连接都正确，则下列说法正 的电灯接在保险丝处时正常发光，说明电灯两 确的是 端的电压为220V,等于火线与零线之间的电 进户线 压，相当于该电灯直接接在火线与零线之间。 电能表 开关 b <参考答案0【例1】C 【例2】D 空气开关毛 画國1@ 灯泡L 课内基础闯关 电视机电风扇 考点① 了解家庭电路 A.电能表是测量家庭电路中用电器总功 1.下列图片所示的家庭电路元件，连接顺序正 率的仪表 确的是 B.a线是零线，b线是火线 保险盒 总开关 电能表 电能表 C.开关是串联在火线与灯泡L之间的 D.电视机与电风扇是串联在电路中的 【解题点拨】电能表是测量家庭电路中用 总开关 保险盒 电器消耗电能的仪表。为了用电安全，开关要 接在火线与灯泡之间，这样断开开关时，灯泡 才不会带电。电视机与电风扇接入电路时，互 位目总开关 电能 目保险盒 电能表 不影响，是并联的。 【例2】下图所示的是某家庭电路的一部 日保险 日总开关 分。下列说法正确的是 ( ) D 40 九年级物理HY版 2.下图为部分家庭电路示意图，其中连接正确 考点③ 白炽电灯 的是 ( 7.关于白炽灯和节能灯，下列说法错误的是 火线 零线 ( ) A.白炽灯是利用电流的热效应来工作的 B.白炽灯的玻璃泡抽成真空，是为了防止灯 ② 丝氧化 A.① B.② C.①③ D.②③ C.白炽灯灯丝用钨制成是因为钨的熔点高 3.墙壁上的线盒内有三根电线，其中红色的为 D.节能灯与白炽灯相比，虽节能但发光效率低 火线，蓝色的为零线，黄绿色的为地线。现 8.在家里安装右图所示的螺 将三孔插座与三根电线连接，则下列图片中 口灯泡的灯头时，灯头内 保险扣、 接线情况正确的是 ( 的螺旋套应连接电源线的 螺旋套 金属片 蓝 黄绿 ( ) A.地线 B.火线 C.零线 D.火线和零线 B 已课外拓展提高 考点②火线和零线 一、填空题 4.在家庭电路中，火线和零线之间的电压是 1.在家庭电路中，为了防止触电，必须把用电 V;正常情况下，零线和地线之间 器的开关装在 线上；电冰箱、洗 的电压是 V。 衣机等大功率家用电器的电源插座都用三 5.教材素材在生活 孔插座；为了安全，三脚插头的接地脚应与 中，我们可以用测 用电器的 相连。 电笔辨别火线和 2.小明学习了生活用电知识后，想在家中安装一 零线。图甲、乙所示的测电笔的用法中，正 个灯泡和一个三孔插座。他设计的电路如下图 确的是图 (选填“甲”或“乙”)；笔 所示，图中虚线框A内应接 (选 尖插入插座的插孔中，若氖管发光，说明此 填“开关”或“灯泡”)，图中三孔插座的插孔 处与 (选填“火”或“零”)线相连。 (选填“a”“b”或“c”)应与地线相连。 6.测电笔是用来辨别火线和零线的电工仪器。 保险丝 关于测电笔的结构及使用，下列说法正确的 火线 是 () 零线 A.测电笔内有一个阻值很大的电阻，使用时 B b 通过人体的电流很小 A aL-c 三孔插座 B.人体的电阻非常大，即使测电笔内没有电 阻，人也不会触电 3.图甲、乙所示的是家用 ① m C.使用测电笔检查火线时，手可接触测电笔 电热水壶的插头和对 19 笔尖 应的插座，插头的插脚 D.人在使用测电笔检查火线时，氖管虽然发 ①较长，目的是将插头 光，但人体中无电流通过 插入插座时，可确保电热水壶的金属外壳先 下册第十八章 接触 (选填“火线”“零线”或“地 头直接插人该两孔插座，则 线”)，避免发生触电事故。插座中的②应该 A.闭合开关，台灯能正常发光；断开开关，台 接 (选填“火线”“零线”或“地 灯不能正常发光 线”)。新建的楼房里，如果发生触电， B.闭合开关，台灯不能正常发光；断开开关， (选填“空气开关”或“漏电保护 台灯能正常发光 器”)会立即切断电路以保护人员安全。 C.不论开关闭合还是断开，台灯都能正常发光 4.如下图所示，某家庭电路输电线从右端进 D.不论开关闭合还是断开，台灯都不能正常 户。由图可知，电风扇和LED灯是 发光 联的。闭合开关S,LED灯发光，电风 8.(多选)下图所示的家庭电路连接正确，各元 扇不工作，用测电笔检测插座两孔，氖管均 件均完好。下列有关说法正确的是() 火线 发光，则该电路的故障是 (选填 零线 地线 “a、b”“b、c”或“e、f”)两点之间开路。 零线 A.洗衣机接入三孔插座后，电灯与洗衣机是 火线 并联的 00 电风扇 LED B.洗衣机接入三孔插座，能使洗衣机的金属 插座 二、选择题 外壳接地 C.闭合开关，人接触B点或C点时都可能 5.使用测电笔时，有电流通过人体，为了安全， 引起触电 必须使通过人体的电流很小，起到这个作用 D.断开开关，A、B两点都能使测电笔的氖 的元件是 ) 管发光 A.金属电极 B.绝缘外壳 已核心素养提升 C.高阻值电阻 D.氖管 6.下图是某同学设计的家庭电路，控制灯泡的 科学思维用带指示灯的开关控制阳台的电 灯，闭合开关，两灯都亮，断开开关，两灯都 开关已断开。下列说法正确的是 ( ) 灭。使用过程中发现：指示灯因开路而不 火线 零线 亮，电灯照常发光。下列图片所示的连接方 地线 M 式符合上述描述的是 ( 火线 火线 零线 零线 A.灯泡和两孔插座是串联的 B.测电笔接触M点，氖管不发光 开关指示灯 电灯 开关指示灯电灯 A B C.开关和三孔插座的连接都是错误的 火线 火线 D.测电笔插入两孔插座的左孔，氖管发光 零线 零线 7.从墙上电灯的拉线开关中引出两根电线来 安装一个两孔插座，安装好后用测电笔测 :开关指示灯 电灯 开关指示灯电灯 试，一孔不能使氖管发光。将一盏台灯的插 D 42 九年级物理HY版3.B【解析】导体棒α左右摆动时做切割磁感线运动， 2.灯泡b【解析】在家庭电路中，开关要接在火线与 闭合回路中有感应电流产生，将机械能转化为电能，A 灯泡之间，所以虚线框B内接开关，虚线框A内接灯 正确，B借误。导体棒b随之摆动，原理是通电导体在 泡；三孔插座的连接方法是“左零右火上接地”，故图 磁场中受力运动，与图乙所示装置的原理相同，C正 中三孔插座的插孔b应与地线相连。 确。用手推动导体棒b左右摆动时，导体棒b做切割 3.地线零线漏电保护器 磁感线运动，闭合回路中有感应电流产生，导体棒α 4.并b、c 也会随之摆动，D正确。 5.C 4.ABD【解析】图甲是奥斯特实验，说明通电导线周围 6.C【解析】灯泡与两孔插座工作时互不影响，是并联 存在磁场，故A正确。由右手螺旋定则可知，图乙中 的，A错误。开关断开时，M点没有与零线连通，但它 螺线管的左端为S极，右端为N极，根据同名磁极相 通过灯泡与火线连接，所以测电笔接触M点，氖管发 互排斥，异名磁极相互吸引可知，闭合开关后，小磁针 光，B错误。开关接到了零线和用电器之间，接法错 N极将顺时针偏转，故B正确。图丙中没有电源，是 误，三孔插座的左孔接的是地线，中间孔接的是零线， 探究电磁感应现象的装置，反映的是发电机的工作原 接法错误，C正确。两孔插座的左孔接的是零线，所 理，故C错误。图丁中，两个电磁铁的线圈匝数不同， 以测电笔插入两孔插座的左孔，氖管不发光，D错误。 其他条件相同，电磁铁的线圈匝数越多，吸引的大头 7.D【解析】在正常情况下，开关与电灯是串联的，且开 针越多，即磁性越强，故D正确。 关接在电灯与火线之间，故用测电笔测试时，一孔能 5.【设计与进行实验】(1)磁性强弱(2)磁性强弱 使氖管发光，一孔不能使氖管发光。把插座接在开关 【分析与论证】导体切割磁感线的速度越快 中的两根电线上且把台灯插入插座中，开关闭合，台 【交流评估】(1)容易改变磁体的磁性强弱 (2)很难 灯会被短路，台灯不亮：开关断开，台灯与原来的电灯 控制每次移动线框的速度相等 串联，台灯两端的电压小于电源电压，台灯不能正常 【解析】【设计与进行实验】(1)探究感应电流的大小与 发光，所以不论开关断开还是闭合，台灯都不能正常 磁场强弱的关系时，根据控制变量法可知，实验中要 发光。故D正确。 控制线框竖直向下穿过电磁铁磁场的速度相同，磁场 8.AB【解析】在家庭电路中，各用电器工作时互不影 的强弱不同，即需要改变电磁铁的磁性强弱。(2)实 响，所以洗衣机接人三孔插座后，电灯与洗衣机是并 验中用到了控制变量法，要探究感应电流的大小与导 联的，A正确。洗衣机接入三孔插座，能使洗衣机的 体切割磁感线的速度的关系，应控制电磁铁磁场强弱 金属外壳接地，防止因金属外壳带电而发生触电事 不变，改变线框切割磁感线的速度。【分析与论证】从 故，B正确。闭合开关，B点跟火线直接连接，人接触 表格中可以看出，从实验1到实验3，线框切割磁感线 B点时会触电，C点跟零线直接连接，人接触C点时 的速度越快，灵敏电流计指针偏转的格数越多，电流 不会触电，C错误。断开开关，A点在火线上，B点与 越大。由此可得出的结论是：其他条件都相同时，导 火线断开，测电笔接触A点时，氖管会发光，接触B 体切割磁感线的速度越快，闭合电路中产生的感应电 点时，氖管不会发光，D错误。 流越大。【交流评估】(1)实验中用电磁铁代替永磁体 核心素养提升 的好处是易于改变磁体的磁性强弱。(2)按照小雨的 C【解析】指示灯因开路而不亮，电灯照常发光，说明 设计思路探究猜想A,实验时在操作上存在的困难是 指示灯和电灯各自独立工作，它们是并联的。A图 难以控制每次移动线框的速度相等。 中，指示灯和电灯是串联的，故A不符合题意。B图 第十八章 中，若开关闭合，火线与零线不经用电器直接连接，将 家庭电路与安全用电 出现短路，故B不符合题意。C图中，开关可以控制 指示灯，也可以控制电灯，当指示灯坏了时，电灯仍然 18.1家庭电路 可以独立工作，还满足闭合开关，两灯都亮，断开开 ®课内基础闯关 关，两灯都灭，故C符合题意。D图中，开关只能控制 1.B【解析】电能表的作用是测量整个家庭电路消耗电 电灯，不能控制指示灯，不满足闭合开关，两灯都亮， 能的多少，一定要安装在最前面；总开关控制整个电 断开开关，两灯都灭，故D不符合题意。 路，为了方便检修电路，要安装在电能表的后面；电路 18.2安全用电 中电流过大时保险丝会熔断，为了方便更换保险丝， 保险盒要安装在总开关的后面。故B正确。 18.3电能与社会发展 2.A3.C 4.22005.乙火 ②课内基础闯关 6.A7.D8.C 1.总功率过大2.C ®课外拓展提高 3.甲短路 1.火金属外壳 4.C【解析】家庭电路中，灯头、插座、闸刀开关中都有 下册参老答案
