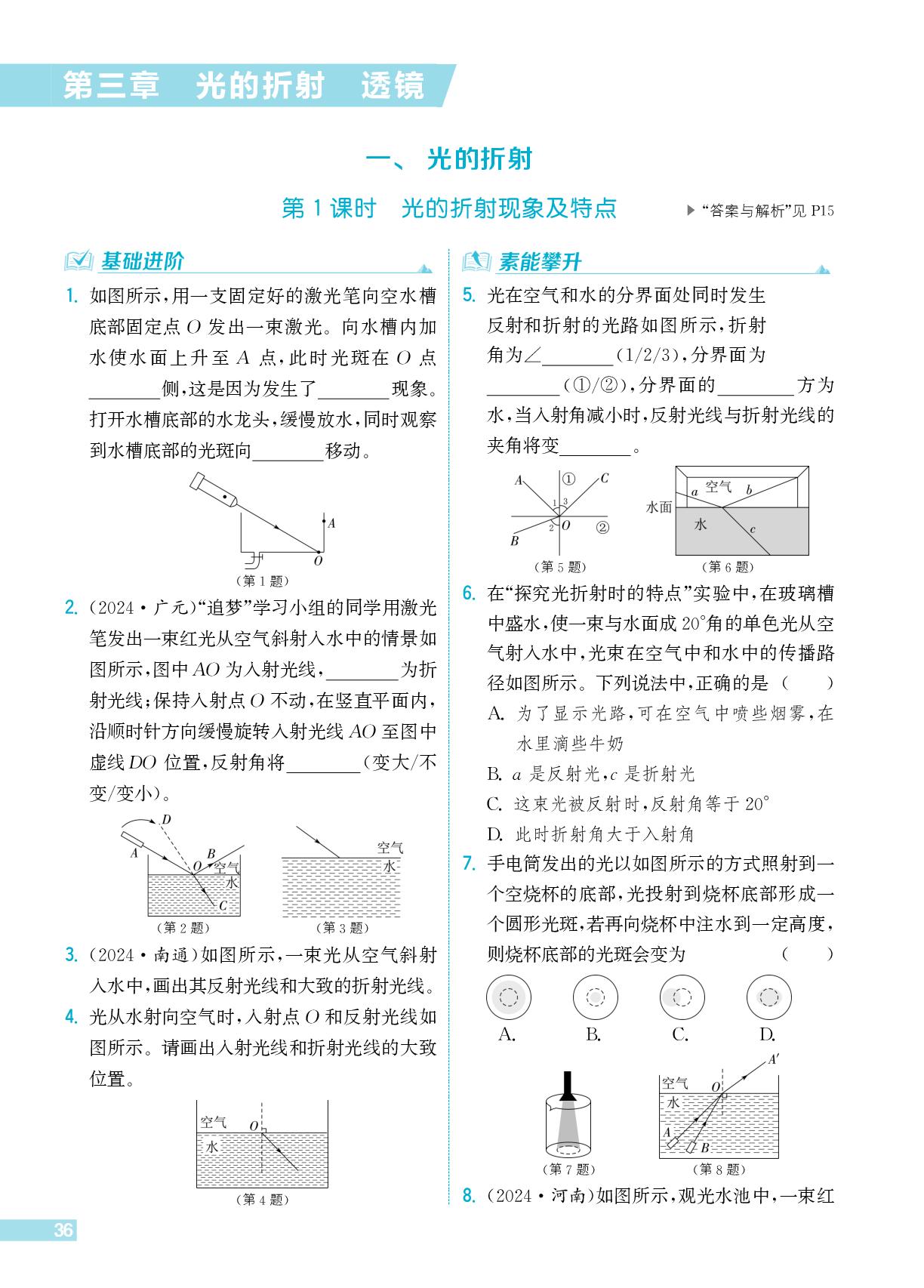

36 一、 光的折射 第1课时 光的折射现象及特点 ▶ “答案与解析”见P15 1. 如图所示,用一支固定好的激光笔向空水槽 底部固定点O 发出一束激光。向水槽内加 水使水面上升至 A 点,此时光斑在O 点 侧,这是因为发生了 现象。 打开水槽底部的水龙头,缓慢放水,同时观察 到水槽底部的光斑向 移动。 (第1题) 2. (2024·广元)“追梦”学习小组的同学用激光 笔发出一束红光从空气斜射入水中的情景如 图所示,图中AO 为入射光线, 为折 射光线;保持入射点O 不动,在竖直平面内, 沿顺时针方向缓慢旋转入射光线AO 至图中 虚线DO 位置,反射角将 (变大/不 变/变小)。 (第2题) (第3题) 3. (2024·南通)如图所示,一束光从空气斜射 入水中,画出其反射光线和大致的折射光线。 4. 光从水射向空气时,入射点O 和反射光线如 图所示。请画出入射光线和折射光线的大致 位置。 (第4题) 5. 光在空气和水的分界面处同时发生 反射和折射的光路如图所示,折射 角为∠ (1/2/3),分界面为 (①/②),分界面的 方为 水,当入射角减小时,反射光线与折射光线的 夹角将变 。 (第5题) (第6题) 6. 在“探究光折射时的特点”实验中,在玻璃槽 中盛水,使一束与水面成20°角的单色光从空 气射入水中,光束在空气中和水中的传播路 径如图所示。下列说法中,正确的是 ( ) A. 为了显示光路,可在空气中喷些烟雾,在 水里滴些牛奶 B. a是反射光,c是折射光 C. 这束光被反射时,反射角等于20° D. 此时折射角大于入射角 7. 手电筒发出的光以如图所示的方式照射到一 个空烧杯的底部,光投射到烧杯底部形成一 个圆形光斑,若再向烧杯中注水到一定高度, 则烧杯底部的光斑会变为 ( ) A. B. C. D. (第7题) (第8题) 8. (2024·河南)如图所示,观光水池中,一束红 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 物理(苏科版)八年级上 第三章　光的折射　透镜 37 光沿 AO 方向从水中射入空气,折射光线为 OA'。若另一束红光沿BO 方向从水中射入 空气,请大致画出入射光线 BO 的折射光线, 并标出对应的折射角r。 9. 将一矩形玻璃砖从中间斜切后,向左、右边沿 水平直线拉开一小段距离,如图所示。一条 光线从左侧面垂直射入,请画出这条光线从 右侧玻璃砖射出的光路图(保留作图痕迹)。 (第9题) 10. 某同学在做“探究光的折射特点”的实验,如 图所示为光从空气射入水中的光路。实验 中发现,折射光线、入射光线和法线在同一 平面内,折射光线和入射光线分别位于法线 的两侧。通过实验还得到如下数据: (第10题) 入射角α 0° 15° 反射角β 0° 15° 折射角γ 0° 11.3° (1) 分析表中数据,可得出结论: ① 光从空气斜射到水面上时,将同时发生 和 现象。 ② 光从空气斜射到水面上时,折射角随入 射角的变化关系是 ,且折射角 (大于/ 等于/小于)入射角。当光从空气垂直射到 水面上时,折射角等于零。该同学根据上述 实验中的发现和结论②总结出了光的折射 特点。 (2) 请你对该同学通过上述探究实验得出 光的折射特点的过程作出评价。 是否存在不足? 答: (是/否);请简 要说明理由: 。 (第11题) 11. 红光和紫光是两种不 同颜色的色光。当它 们以相同的入射角射 入玻璃时,折射角的大 小是不同的。如图所示,当一束红光与一束 紫光相距d平行入射到一块玻璃砖上时,再 由玻璃折射出后 (仍然平行/不再 平行),它们之间的距离d 会 (变 大/不变/变小)。 12. 如图甲所示,将透明的薄壁(厚度 可忽略不计)方形水槽水平放置, 固定在水槽中的激光笔沿图示方 向发出一细光束,小彬通过缓慢改变水槽中 的水量来探究光的传播现象。 甲 乙 (第12题) (1) 图甲的水槽中未注水时,可在侧壁上A 处得到一个光点,注入一定量的水后,光点 移至B 处,这是由于光在水面处发生了光 的 现象,此时入射角 (大 于/等于/小于)角θ。 (2) 为使B 处的光点移至C 处,则应使水槽 中的水量 ,若BC 的长为2cm,则 水面高度的变化量Δh (>/=/<) 2cm。 (3) 如图乙所示,小彬将激光笔移至虚线框 内后向水槽底部照射,为使光束第一次从水 面射出后沿DE 方向传播,则激光笔照射的 方向应满足的条件是 ,且激光笔 照射在水槽底部的位置必须在区域 (①/②/③)内。 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 第三章　光的折射　透镜 38 第2课时 光的折射特点的应用 ▶ “答案与解析”见P16 1. 新情境·自然奇观 2024年12月10日,在北 京上空惊现“三个太阳”的奇观,如图甲所示。 如图乙所示为其成像原理图。专家解释说, 在天空高层的半透明薄云里有许多六棱柱状 的冰晶体,有时候它们会整整齐齐地垂直排 列在空中,当太阳光射在这些六角形冰柱上 就会发生非常规律的 现象,周围看 起来就像出现了多个太阳,较小的“太阳”实 际上是太阳的 (实/虚)像。 (第1题) 2. (2024·徐州)从岸上看,会觉得水池的深度 比它的实际深度浅,主要是由于 ( ) A. 光的直线传播 B. 光的折射 C. 光的反射 D. 光的色散 (第3题) 3. 宋代诗人苏轼在《登州海市》一诗中描写过海 市蜃楼的奇观。如图所示,这种现象形成的 主要原因是光的 ( ) A. 会聚 B. 折射 C. 发散 D. 反射 4. (2024·盐城)如图所示,A'为人眼看到A 的 像,请补全来自A 点进入人眼的光路图。 (第4题) (第5题) 5. 如图所示,点S 表示天空中的小鸟,点S'表 示游泳者在水下看到的小鸟像,请画出游泳 者看到小鸟的一条入射光线和对应的折射光 线。(保留作图痕迹) (第6题) 6. (2023·泰州)如图所示,一只水 鸟站在水中觅食,图中的黑影是 由光的 形成的,倒影是 由光的反射形成的 像, 且倒影看起来要“暗”一些,是因为有一部分 光在水面处发生了 而进入 水中,人能从不同角度看见水鸟是 由于光照射在水鸟身上时发生了 。 7. 人们夜晚看到的星星并不是星星本身,而是 星星的 (实/虚)像。原因是地球表 面覆盖着疏密不等的大气层,当光穿过大气 层时就会发生 。 8. (2023·常州)海洋公园内,北极熊站立在方 形透明水族箱内,头在水面上、身体在水面 下。水族箱外的游客居然看到了北极熊“身 首异处”的奇异场景,如图所示。游客看到北 极熊身体的光路图是 ( ) (第8题) A. B. C. D. (第9题) 9. 如图所示为小明的眼睛在 N 点看到鱼缸内M 点处鹅卵石 的光路图。往鱼缸内注入更多 水后,小明的眼睛在N 点仍然 可以看到鹅卵石。选项图中带箭头的虚线代 表原来的光路,能正确反映水变多后小明看 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 物理(苏科版)八年级上 39 到鹅卵石的光路图的是 ( ) A. B. C. D. 10. 太阳光穿过地球大气层时会发生折射。如 果没有这层大气,会出现 ( ) A. 日出提前,日落推迟 B. 日出和日落都提前 C. 日出推迟,日落提前 D. 日出和日落都推迟 11. 车厢内,人眼贴着玻璃窗观察车外,请通过 光路作图,标出人眼(图中黑点)看到车外的 范围。(保留作图痕迹) (第11题) 12. 小明同学在家中进行光的折射课外拓展实 验。实验过程中他发现同样斜插入水中的 筷子,从不同角度(眼睛与水平面的夹角)观 察到筷子的“折断”程度不同,分别如图甲、 乙、丙所示。 (第12题) (1) 分析并比较图甲、乙、丙可知:光从水中 斜射入空气中,折射角 (大于/等于/ 小于)入射角,而眼睛以为光是 的,从而看上去筷子向上“折断”。 (2) 分析并比较图甲、乙和丙中眼睛与水平 面的夹角和观察到的筷子向上“折断”的程 度可得:同样插入水中的筷子, 。 13. 如图所示为一条鱼跃出水面,咬食荷花的画 面,鱼在水中看到荷花,此时光从空气斜射 入 中,鱼要准确地咬到荷花,应该 跃向它看到的荷花所在位置的 (下 方/本身/上方)。 (第13题) (第14题) 14. 如图所示,在“观看水中的硬币”活 动中,把一枚硬币固定在空杯的底 部,找一个角度使你刚好看不到硬 币的最右端A 点。保持眼睛和杯子的位置 不变,在同学逐渐把水加入杯中的过程中, 硬币上的B 点和C 点能先后被你看到。 (1) 你所看到的水中的硬币是一个变 的虚像。 (2) 图中画出了刚看到C 点时光的传播示 意图,入射角是αC;如果刚看到B 点时的入 射角是αB,那么αB αC。 15. 在一张报纸上放置一块厚平板玻璃,隔着玻 璃看字。 (1) 所看到的字到人眼的距离变得 (近了些/远了些),原因是光从 进 入 发生了折射,且大小 (比实际大/没有变化/比实际小)。 (2) 若A 表示字的位置,请在图中画出人眼 看到字的光路图。 (第15题) 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 第三章　光的折射　透镜 有三种可能:h<h'、h=h'、h>h',所 以说法②正确;根据h'的表达式可 知,在h和m 不变时,m'增大,h'也增 大,所以说法③正确;根据h'的表达 式可知,在h和m 不变时,m'减小,h' 也减小,烛焰射到薄膜上的光束将更 集中,像将更明亮,所以说法④正确。 3. B 解析:将全部地砖看作一个平 面镜,灯在这个平面镜中所成的像与 灯关于平面镜对称,像的大小和位置 跟观察者的位置无关。 4. B 解析:题中是电动自行车左侧 反光镜,只能看到机动车道上的汽车, 需要看到该车的正后方,应该将反光 镜向内旋转。故B正确。 5. C 解析:来自物体上的光只要能 照到平面镜的表面,就能成像。能够 看到自己完整的像的条件是经平面镜 反射的光能进入小科的眼睛。来自小 科身上的光,在a点或e点时,可以照 射到平面镜上,但没有反射光进入小 科的眼睛,故A选项符合实际。在b 点或d点时,既能照射到平面镜上,又 有反射光进入小科的眼睛,故B选项 符合实际。在c点时,可以照到两平 面镜上,但反射光都不能进入小科的 眼睛,此时m=2,n=0,故C选项不 符合实际。在f 点时,在镜子的背 面,来自小科身上的光无法照到镜子 表面,故D选项符合实际。 6. 喷烟雾 直线 彩色光谱 只出 现绿色光 7. 10° 解析:光从A 点出发,对于 OM2的入射角为50°,则第一次反射 时,反射光与 OM2 镜面的夹角为 90°-50°=40°;第二次反射时,反射光 与OM1镜面的夹角为40°-θ;第三次 反射时,反射光与OM2镜面的夹角为 40°-2θ,第四次反射时,反射光与 OM1 镜面的夹角为40°-3θ,此时反 射光与OM2 平行,由此可知,40°- 3θ=θ,解得θ=10°。 8. B 凸面 解析:在转弯的地方B 处安装面镜,利用光的反射看清BC 路段的情况。凸面镜可以扩大视野。 9. (1) 垂直 大小 (2) 不能 (3) 不变 先变大后变小 解析:(1) 组装器材时,要使玻璃板与 水平桌面相互垂直,才便于通过在桌 面上移动棋子B 以确定棋子A 的像 的位置。实验中选用两枚完全相同的 棋子A、B,其目的是比较像与物大小 的关系。(2) 棋子A 在玻璃板中成的 是虚像,虚像不能呈现在光屏上。 (3) 棋子A 所成像的大小只与棋子A 的大小有关,两者等大,与玻璃板的翻 转无关。如图所示,分别作出题述过 程中当玻璃板竖直放置、像和物的连 线经过玻璃板底边放置、水平放置时, A 所成的像A'、A″、A‴,因为直角三 角形中斜边最长,b>a,b>c,所以 AA″>AA',AA″>AA‴,棋子A 顶端 与其像之间的距离变化情况是先变大 后变小。 (第9题) 第三章　光的折射　透镜 一、 光的折射 第1课时 光的折射现象及特点 1. 左 光的折射 右 2. OC 变小 3. 如图所示 4. 如图所示 (第3题) (第4题) 5. 2 ② 上 大 解析:图中∠1= ∠3,∠1与∠3两角共边相邻,根据光 的反射定律可知,①为法线,则②为分 界面。图中OA、OB 位于法线的同 侧,根据光的反射定律和折射特点可 知,CO 为入射光线,OA 为反射光线, OB 为 折 射 光 线,∠3 为 入 射 角, ∠1为反射角,∠2为折射角。图中 ∠2>∠3,据光的折射特点可知,分界 面上方为水,下方为空气。根据光的 反射定律和折射特点可知,当∠3减 小时,∠1 和 ∠2 都 随 之 减 小,则 ∠AOB 增大。 6. A 解析:为了显示光的传播路径, 可在空气中喷些烟雾,水里滴些牛奶, 故A正确。由图和光的折射特点可 知,a 是入射光,c是折射光,故B错 误;已知光与水面成20°角,所以入射 角是90°-20°=70°,光反射时,反射 角等于入射角,所以反射角等于70°, 故C错误;光从空气斜射入水中时, 折射角小于入射角,故D错误。 7. B 解析:当光从空气斜射入水中 时,折射角小于入射角,如图所示为最 左边和最右边光线折射的光路(注意: 带双箭头的光线表示没有发生折射时 的光线,带单箭头的光线表示折射后 的光线)。从图中可以看出,折射光线 在原来光线的内侧,由此可以联想到 周围光线都是如此,故B图为正确的 图形。 (第7题) 8. 如图所示 (第8题) 解析:在光的折射现象中,折射角随入 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 51 射角的减小而减小,折射角是折射光 线与法线的夹角,据此画出入射光线 BO 的折射光线,并标出对应的折射 角r。 9. 如图所示 (第9题) 解析:据光的折射特点可知,光线从左 侧玻璃砖的右侧面射出时,折射角γ 大于入射角α;据光路的可逆性原理 可知,光线射入右侧玻璃砖的左侧面 时,入射角为γ、折射角为α,右侧玻璃 砖中的光线与左侧玻璃砖中的光线平 行;据光的折射特点可知,光线射出右 侧玻璃砖的右侧面时,入射角、折射角 都为0°。 10. (1) ① 反射 折射 ② 折射角 随入射角的增大而增大(或折射角随 入射角的减小而减小) 小于 (2) 是 探究过程不完整,还应该做 其他多种透明介质之间的折射实验 (答案合理即可) 解析:(1) ① 当光 斜射到水面上时,一部分光又回到原 来的介质中,这是反射现象;还有一部 分光进入水中,但传播方向发生改变, 这是折射现象。因此光斜射到水面上 时,将同时发生反射和折射现象。 ② 从题表中的实验数据可以看出,折 射角随入射角的增大而增大,且折射 角小于入射角。(2) 把②的结论当作 光的折射特点存在不足,因为只做了 光从空气中斜射入水中的实验,偶然 性太大,为了使结论更具有普遍性,应 换用多组透明介质进行实验。 11. 仍然平行 变小 解析:由于玻 璃砖的两侧表面平行,根据光路可逆 原理可知,当光线从空气射入玻璃砖 再次射入空气中时,出射光线与开始 的入射光线平行,只是发生了侧移,所 以红光和紫光再次折射出后,仍然平 行。由于紫光的折射程度比红光大, 所以从玻璃砖中再次折射出后,两束 光之间的距离会变小。 12. (1) 折射 小于 (2) 增加 > (3) 平行于DE ② 解析:(1) 图甲 水槽中未注水时,由于光在空气中沿 直线传播,可在侧壁上A 处得到一个 光点;注入一定量的水后,由于光在水 面处发生光的折射现象,入射角小于 角θ,光点移至B 处。(2) 如答案图 (a)所示,由于水面变化时,入射角不 变,折射角也不变,所以折射光线相互 平行,B 处的光点移至C 处,水面上 升,图中Δh>C'B'=CB=2cm。 (第12题) (3) 图乙中透明的薄壁方形水槽和其 中的水对光的作用相当于一块上、下 表面平行的玻璃砖,如答案图(b)所 示,根据光的折射特点和折射现象中 光路的可逆性可知,最后的出射光线 DE 与最初的入射光线FG 平行同 向;因为DE 的反向延长线正好过区 域①②的分界点,光由空气斜射入水 中时,折射角小于入射角,所以激光笔 照射在水槽底部的位置在区域②内。 第2课时 光的折射特点的应用 1. 折射 虚 2. B 3. B 4. 如图所示 (第4题) 5. 如图所示 (第5题) 6. 直线传播 虚 折射 漫反射 解析:水鸟的黑影属于影子,是由于光 的直线传播形成的;水鸟的倒影属于 平面镜成像,平面镜成像是由光的反 射形成的,成的像是虚像;光射到水面 时,一部分光线发生了反射,另一部分 发生了折射而进入水中,所以这些“倒 影”看起来“暗”一些;光照射到粗糙不 平的物体表面时会发生漫反射,从不 同角度都能看到物体。 7. 虚 折射 解析:星光绝大部分是 宇宙中的恒星发射出来的光,恒星的 发光是持续不断的,星光传播到地球 表面前,除了要通过浩瀚的宇宙真空 区域,还要穿过包围着地球的大气层, 星光从真空进入大气层时,要产生反 射和折射,人们在地面所看到的星光 是经过大气层折射后的那部分光,是 位置变高了的虚像。 8. A 解析:游客能看到北极熊的身 体是因为北极熊身体“发出”的光从透 明水族箱内的水中折射进空气,再进 入游客的眼睛。光从水中斜射入空气 中时,折射角大于入射角,折射光线偏 离法线。A符合题意。 9. C 解析:光的折射规律中有这样 一条规律:入射角增大时,折射角也增 大,通过作图找出入射角和折射角,会 发现A、B、D违背了上面的规律,故C 正确。 10. C 解析:由于地球大气层密度分 布不均匀,越靠近地面附近空气密度 越大,早晨,当人们看到第一缕阳光 时,实际上太阳还在地平线以下了;傍 晚,当人们看到最后一缕阳光时,实际 上太阳早已落到地平线以下。所以如 果没有这层大气,由于光沿直线传播, 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 61 日出会推迟,日落会提前,故C正确。 11. 如图所示 (第11题) 解析:人眼贴着玻璃窗观察车外,光是 从空气射入玻璃最终进入人眼的,图 中玻璃窗上表面左、右两侧与车厢的 交接处即为光的入射点。作图时先画 出由两个入射点射向人眼的两条折射 光线;再过入射点用虚线画出法线,根 据光从空气斜射入玻璃窗时折射角小 于入射角画出两条入射光线,两条入 射光线之间的区域就是人眼看到车外 的范围,注意正确标出表示光的传播 方向的箭头。 12. (1) 大于 沿直线传播 (2) 眼 睛与水平面的夹角越小,筷子向上“折 断”的程度越大 解析:(1) 分析并比 较图甲、乙、丙可知:光从水中斜射入 空气中,折射光线偏离法线,折射角大 于入射角,而眼睛以为光是沿直线传 播的,从而看上去筷子向上“折断”。 (2) 分析并比较图甲、乙和丙中眼睛 与水平面的夹角和观察到的筷子向上 “折断”的程度,当眼睛与水平面的夹 角减小时,折射角变大,说明折射光线 的反向延长线与筷子的夹角变大,筷 子看起来向上“折断”的程度越大,可 得:同样插入水中的筷子,当眼睛与水 平面的夹角越小,观察到筷子向上“折 断”的程度越大。 13. 水 下方 解析:荷花反射的光 线由空气进入水中时,在水面上发生 折射,折射角小于入射角,折射光线进 入鱼的眼睛,鱼向逆着折射光线的方 向看去,就会觉得荷花变高了。鱼要 准确地咬到荷花,应该跃向它看到的 荷花所在的下方位置。 14. (1) 浅 (2) = 解析:(2) 刚看 到C点和刚看到B 点时,水面的高度 不同,刚看到B 点时,水面较低,但折 射光线的位置是不变的,即折射角的 大小不变,据光的折射特点可知,入射 角也相等,即αB=αC。 15. (1) 近了些 玻璃 空气 没有 变化 (2) 如图所示 (第15题) 解析:(1) 报纸上的字反射的光线从 玻璃进入空气时发生折射,人逆着折 射光线看到的是字的虚像,像的位置 比实际位置高,且字的大小没有变化, 所以看到的字到人眼的距离变得近了 些。(2) 光从玻璃斜射入空气时,在 界面发生折射,折射角大于入射角,折 射光线偏离法线,人眼逆着光线看,看 到的像A'的位置比A 的位置高。 二、 透　镜 1. 发散 2. C 3. C 4. B 5. 如图所示 6. 如图所示 (第5题) (第6题) 7. 玻璃泡前部中央厚、边缘薄,构成 一个凸透镜,灯丝射向它的发散光束 经它会聚后能集中地向前传播,光的 射程变远 8. 凸 会聚 缩小 解析:试管内充 满水的地方,中间比边缘厚,是水凸透 镜,凸透镜对光有会聚作用,使光会聚 成一条亮线。由于气泡的存在,气泡 下方的水形成中间薄、边缘厚的凹透 镜,凹透镜对光有发散的作用,将该试 管平放在报纸上,透过气泡部分观察 到的字是缩小的像。 9. 会聚 小于 解析:将一个凸透镜 正对太阳,其下方的白纸上呈现出一 个较小的光斑,说明凸透镜对光有会 聚作用。如图所示,F 点为焦点,白纸 最初距凸透镜20cm。若将该凸透镜 向纸面移近一小段距离,相当于白纸 向透镜移动一小段距离,已知光斑一 直变小,结合该图可知,该凸透镜的焦 距一定小于20cm。 (第9题) 10. C 解析:近视镜是凹透镜,老花 镜是凸透镜。用手摸时,中间厚、边缘 薄的是老花镜,A错;让镜片正对太阳 光,太阳光通过镜片后能呈现一个明 亮的小光斑,即能会聚光的是老花镜, B错;只能呈现一个大光斑,即能发散 光的是近视镜,C对;拿着镜片看字, 把字放大的是老花镜,D错。 11. A 解析:光线经过甲透镜后折射 光线比入射光线会聚了一些,即甲透 镜对光起了会聚作用,故甲为凸透镜; 光线经过乙透镜之后,折射光线推迟 了会聚,即乙透镜对光起了发散作用, 故乙为凹透镜。 透镜对光的作用 凸透镜对光有会聚作用,是指 经凸透镜折射后的光线相对于入 射光线更“靠近”主光轴了,不能将 会聚作用理解为折射光线是会聚 的,如果射向凸透镜的光线是发散 的,经凸透镜折射后,可能仍然是 发散的,只是发散的程度减弱了, 如题中甲所示。同理,凹透镜对光 的发散作用也是指相对于入射光 线来说折射光线更“远离”主光轴 了,如果射向凹透镜的光线是会聚 的,经凹透镜折射后,可能仍然是 会聚的,只是会聚延迟了,如题中 乙所示。 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 􀥈 71
