第十六章
电压电阳么
第4节
变阻器
重点和难点
课标要求
1.结合实例,了解一些新材料的特点及其应用.
重点:变阻器的工作原理,
2.了解新材料的研发与应用对社会发展的影响.
难,点:正确连接变阻器,使它符
3.能发现日常生活中与物理学有关的问题,提出解
合控制电流和用电器两端电压的
决方案。
要求。
4.能运用所学知识分析日常生活中的安全问题,提
出解决方案,践行安全与健康生活
01必备知识梳理。
重难点1变阻器
2.滑动变阻器材料:滑动变阻器金属丝采
1.认识滑动变阻器
用的是电阻率大、熔点高的材料,如镍铬合
(1)滑动变阻器:能改变接入电路中电阻
金丝
大小的元件叫作变阻器.变阻器包括滑动变阻
扬展延伸
器、电阻箱等
变阻器的铭牌
(2)构造:如图甲所示,是学生实验中常用
变阻器滑片的手柄上有变阻器的铭牌,
的滑动变阻器,其示意图如图乙,电路符号如
铭牌上所标的电阻为变阻器连入电路的最
图丙
大阻值,所标的电流为变阻器允许通过的最
(3)工作原理:通过改变接人电路中电阻
大电流.如“2021.5A”字样表示该变阻
丝的长度来改变电阻值的大小。
器的最大阻值为20Ω,允许通过的最大电流
金屈杆潢片
D
为1.5A.
A
接线wM
例①(2025·黄冈蕲春实验中学月考)如
接线瓷筒线圈
柱
图所示电路,闭合开关S,导线α的一端固定连
乙
丙
待别提国
接在铅笔芯上,当导线b的一端在铅笔芯上
如图甲,电阻丝外面涂着绝缘层,密绕
左右移动时,灯泡亮暗会发生变化,这个实验
在瓷筒上,相邻线圈之间彼此绝缘,图中电
说明铅笔芯亮暗会发生变化,这个实验说明
阻丝上水平方向的一条白线表示这里的绝
铅笔芯是
(填“导体”或“绝缘体”),还
缘层已被刮掉,电阻丝可以与滑片P相连,
能说明导体的电阻与
有关.受此启
这样P移到不同的位置时,就能改变接入电
发,人们制造了一种可以改变电阻的元件,叫
路中电阻的大小
作
59
更难点手细九年级物理)
(2)向某一方向移动滑片时,滑动变阻
器阻值变化效果取决于下面的(电阻丝上
的)接线柱的选择,与上面的(金属杆上的)
铅笔芯
接线柱的选择无关,当滑片远离电阻丝上被
解析铅笔芯接入电路,灯泡发光,表明电
接入的接线柱时,接入的电阻变大,靠近时
路中有电流,即铅笔芯是导体,由图可知,导线
接入的电阻变小,可简记为“远大近小”.故
b的一端在铅笔芯上移动,实质上玫变了铅笔
实验室中有些滑动变阻器的金属杆上就只
芯接入电路的长度,并由此进一步分析得出导
有一个接线柱
体的电阻与长度有关,滑动变阻器就是根据这
2.利用滑动变阻器改变灯泡的亮度
个原理制成的.
滑动变阻器可以改变连入电路中的电阻,
答案导体:长度:滑动变阻器。
这样通过改变对电路中电流的阻碍作用,就可
重难点2滑动变阻器的使用
以达到改变电路中电流大小的目的.因为串联
1.滑动变阻器的连接方式
电路中电流处处相等,故将滑动变阻器与灯泡
(1)多数情况下,应将滑动变阻器串联接
串联后,移动滑片就可以改变灯泡的亮度,
入电路
方法总结
(2)一般情况下,实验中使用4个接线柱
使用滑动变阻器要注意“三要一不要”:
的滑动变阻器,如图所示.连接的方法有6种.
(1)要“一上一下”,即上下各选一个接
线柱接入电路
(2)要串联,即要与被控制的用电器
串联
滑片P自左向右移动
(3)要先调到最大阻值处,即为了保护
接入电路有效电
的接线柱
阻部分
电路中电电路中电
接线特点
电路,闭合开关前要将滑片置于最大阻值处
阻的变化流的变化
(4)不要超过最大电流,即不能使电流
A和C
AP
变大
变小
超过滑动变阻器允许通过的最大电流,
上
A和D
AP
变大
变小
下”:可以改
例②(2025·黄石大冶实验中学月考)用
B和D
BP
变小
变大
变接入电路
滑动变阻器改变小灯泡的亮度
B和C
的电阻
BP
变小
变大
没有电阻丝接入电路,相当
C和D
“同上同
于一根导线
下”:不能改
所有电阻丝全部接入电路,
变接入电路
A和B
相当于定值电阻
的电阻
(1)要求滑动变阻器向左移动时,能使灯L
方法总结
亮度变暗.请用笔画线代替导线连接实物图,
(1)滑动变阻器的正确接法是“一上
并在虚线框内画出相应的电路图。
下”,即上下各选一个接线柱接入电路,
(2)开关闭合前,滑动变阻器的滑片P应
60

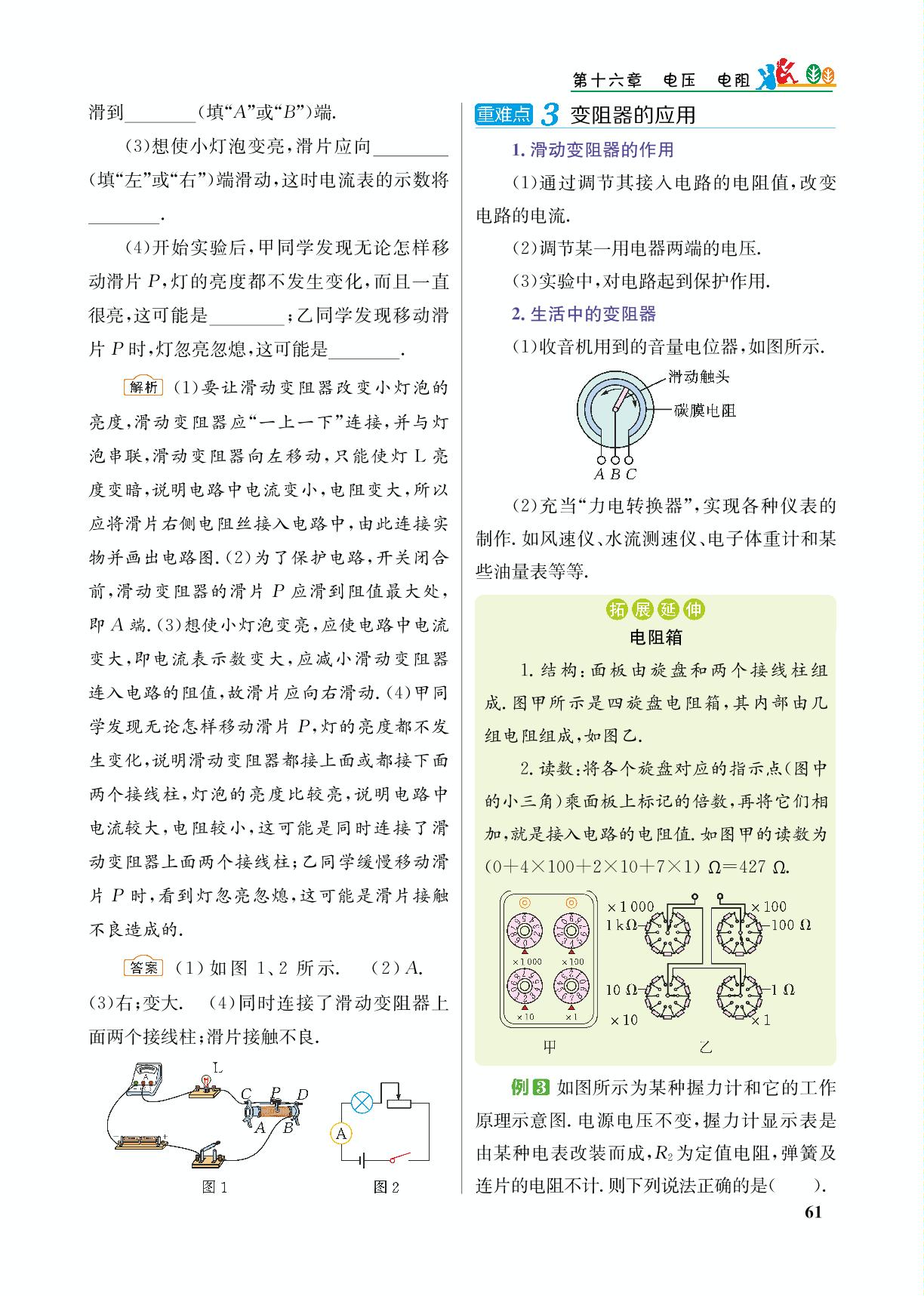

第十六章
电压电阳么
滑到
(填“A”或“B”)端
重难点3变阻器的应用
(3)想使小灯泡变亮,滑片应向
1.滑动变阻器的作用
(填“左”或“右”)端滑动,这时电流表的示数将
(1)通过调节其接入电路的电阻值,改变
电路的电流
(4)开始实验后,甲同学发现无论怎样移
(2)调节某一用电器两端的电压。
动滑片P,灯的亮度都不发生变化,而且一直
(3)实验中,对电路起到保护作用.
很亮,这可能是
;乙同学发现移动滑
2.生活中的变阻器
片P时,灯忽亮忽熄,这可能是
(1)收音机用到的音量电位器,如图所示.
解析(1)要让滑动变阻器改变小灯泡的
洲动触头
亮度,滑动变阻器应“一上一下”连接,并与灯
酸膜地阻
泡串联,滑动变阻器向左移动,只能使灯L亮
0o0
ABC
度变暗,说明电路中电流变小,电阻变大,所以
(2)充当“力电转换器”,实现各种仪表的
应将滑片右侧电阻丝接入电路中,由此连接实
制作.如风速仪、水流测速仪、电子体重计和某
物并画出电路图.(2)为了保护电路,开关闭合
些油量表等等
前,滑动变阻器的滑片P应滑到阻值最大处,
扬展延伸
即A端.(3)想使小灯泡变亮,应使电路中电流
电阻箱
变大,即电流表示数变大,应减小滑动变阻器
1.结构:面板由旋盘和两个接线柱组
连入电路的阻值,故滑片应向右滑动.(4)甲同
成.图甲所示是四旋盘电阻箱,其内部由几
学发现无论怎样移动滑片P,灯的亮度都不发
组电阻组成,如图乙:
生变化,说明滑动变阻器都接上面或都接下面
2.读数:将各个旋盘对应的指示点(图中
两个接线柱,灯泡的亮度比较亮,说明电路中
的小三角)乘面板上标记的倍数,再将它们相
电流较大,电阻较小,这可能是同时连接了滑
加,就是接入电路的电阻值.如图甲的读数为
动变阻器上面两个接线柱;乙同学缓慢移动滑
(0+4×100+2×10+7×1)2=4272.
片P时,看到灯忽亮忽熄,这可能是滑片接触
×1000
×100
不良造成的
1k2
1002
答案(1)如图1、2所示.(2)A.
10
(3)右:变大.(4)同时连接了滑动变阻器上
×10
面两个接线柱:滑片接触不良。
例B如图所示为某种握力计和它的工作
原理示意图.电源电压不变,握力计显示表是
由某种电表改装而成,R2为定值电阻,弹簧及
图1
图2
连片的电阻不计.则下列说法正确的是().
61
更雕包手细九年级物理尺)
据力方向
显示表串联在电路中,而电压表电阻很大,串
联在电路中时相当于断路,故A错误;施加压
R
弹簧
YWWWWW
WWWA
力时,滑片P向下移动,则不施加压力时滑片
连片
显示表
P在电阻R,的最上端,故B错误;施加的压力
R,
越大,滑片P向下移动得越多,R接入电路的
A.显示表可能是电压表改装而成的
电阻越大,则电路中的电流越小,故C错误;当
B.不施加压力时弹簧一端的滑片P在电
不施加压力时滑片P在电阻R,的最上端,电
阻R,的最下端
路中的电流可能偏大,从而烧坏电路,接入R
C.施加的压力越大时,电路中的电流越大
则使得电路中的电流不至于过大,从而起到保
D.R:能起到保护电路的作用
护电路的作用,故D正确。
解析由握力计的工作原理示意图可知,
答案D
02关健能力提升-。
关键点1正确分析滑动变阻器对用电
个电阻的阻值增大,则这个电阻分压也增大
器的控制作用
例图下列各图中,当开关S闭合,滑动变
1.滑动变阻器的接法
阻器的滑片P从一端移到另一端时,能使L从
(1)断路式接法:如图甲,滑片右边的电阻
最亮调至熄灭的正确电路图是(
丝被断路,左侧电阻丝接入电路。
(2)短路式接法:如图乙,滑片右边的电阻
丝被短路,左侧电阻丝接入电路.
(3)恒阻式接法:如图丙,滑动变阻器电阻
丝全部接入电路,滑片滑动时接入电路中的阻
值恒定不变.滑动变阻器的滑片滑动,只改变滑
片左右两边电阻丝上分得的电压的比例关系
古:
丙
0
2.判断滑片滑动时滑动变阻器连入电路
解析A图中滑动变阻器与小灯泡并联,
中电阻变化情况的方法
当闭合开关S且滑片在最左端时电源被短路,
判断滑动变阻器滑片滑动时连入人电路中
绝对不允许,当滑动变阻器的滑片P从一端移
电阻变化情况的关键点是:根据电流路径法确
到另一端时,由于并联电路互不影响,所以灯
定实际连入电路的电阻丝,再根据滑片滑动的
泡的亮度不变,不能使L从最亮调至熄灭,故
方向确定连入电路中的电阻是变大还是变小.
A不特合题意;B图中滑动变阻器与小灯泡串
3.用滑动变阻器控制电阻两端的电压
联,当闭合开关S且滑片从右向左滑动时,能
串联电路有分压作用.在串联电路中,某使灯泡由暗变亮,但不能使灯泡熄灭,故B不
62
第十六章电压电阻酱组
符合题意:C图中小灯泡和滑动变阻器串联,但
路,不能发光,滑片在最右端时小灯泡与滑动
滑片在最左端时会把小灯泡短路,不能发光,
变阻器并联,其两端的电压最大,等于电源电
在最右端时将电源短路,绝对不允许,故C不
压,此时小灯泡最亮,故D符合题意
符合题意;D图中滑片在最左端时小灯泡被短
答案D
口03核心泰养聚焦-。
考向1变阻器的原理及其正确使用方法
示数最小
例5(2025·成宁温泉中学月考)如图,
解析由图可知,P甲移到a端,P2移到c
将甲、乙两个滑动变阻器串联在电路中,它们
端,甲滑动变阻器接入电路的电阻为0,乙滑动
的滑片P甲、P乙左右移动时,下列说法中正确
变阻器接入电路的电阻最大,电路没有短路,
的是(
故A不符合题意;P甲移到b端,Pz移到d
端,甲滑动变阻器接入电路的电阻最大,乙滑
动变阻器接入电路的电阻为0,电路没有短路,
甲
乙
此时电路的总电阻不是最大,所以电流表的示
数不是最小,故BC不符合题意:P甲移到b端,
P,移到c端,甲、乙两个滑动变阻器接入电路
A.P甲移到a端,Pz移到c端,电路将
的电阻均最大,电路总电阻最大,电流表的示
短路
数最小,故D符合题意
B.P甲移到b端,P乙移到d端,电路将
答案D
短路
C.P甲移到b端,P乙移到d端,电流表的
核心果养
示数最小
本题是对滑动变阻器的使用的考查,体
D.P甲移到b端,Pz移到c端,电流表的
现了科学探究的素养要求
63
更雕包手细九年级物理尺)
第5节跨学科实践:制作简易调光台灯
1.项目原理:变阻器与灯泡串联,利用变
用于调光的电位器结构图,a、b、c是它的三个
阻器改变电路中的电阻,改变灯泡两端的电
接线柱,a、c分别与弧形电阻丝的两端相连,b
压,改变灯泡的亮度
与金属滑片相连,转动旋钮,滑片在弧形电阻
2.项目跨学科分析:
丝上同向滑动即可调节灯泡亮度,下列分析正
(1)光源的选择:实验室用的小灯泡或市
确的是(
面上的发光二极管
电阻丝
滑
(2)改变光源的亮度:通过调节变阻器接
入电路的阻值,来实现改变灯泡的亮度,
一电位器
(3)加强台灯的实用性:利用电位器与灯泡
串联,改变接入电路的阻值,可连续控制灯泡的
A.电位器与灯泡并联
亮度:选择内表面较光滑的灯罩,增强反光效
B.电位器通过改变电阻丝的横截面积来
果;选择大小合适的底座,增强台灯的稳定性
改变灯泡亮度
3.项目实施关键:
C.若只将a、b接入电路,顺时针转动旋钮
(1)设计台灯:①电源电压、小灯泡和变阻
时灯泡变亮
器的规格要匹配,在不损坏器材的前提下,灯
D.若只将b、c接入电路,逆时针转动旋钮
泡的亮度变化要明显.②金属(或塑料)管的粗
时灯泡变暗
细长短、灯座的大小及灯罩的反光效果要合
懈析为了调节台灯亮度,电位器与灯泡
适,既实用又美观
应该串联,故A错误;电位器通过改变接入电
(2)制作台灯:①各个器件要安排紧凑,将
路中电阻丝的长度来改变灯泡亮度,故B错
电池盒、开关、电位器等固定在底座上.②连接
误;若只将a、b接入电路,则滑片左侧电阻丝接
电路时开关要断开,将变阻器调到最大阻值
入电路,顺时针转动旋钮时接入的电阻丝长度
处,检查电路无误后,再闭合开关.③逐渐减小
变长,灯泡变暗,故C错误;若只将b、c接入电
变阻器接入电路的阻值,观察小灯泡的亮度
路,则滑片右侧电阻丝接入电路,逆时针转动
变化
旋钮时接入的电阻丝长度变长,灯泡变暗,故D
关联考题:
正确。
例①图甲为可调节亮度台灯,图乙为其
答亲D
