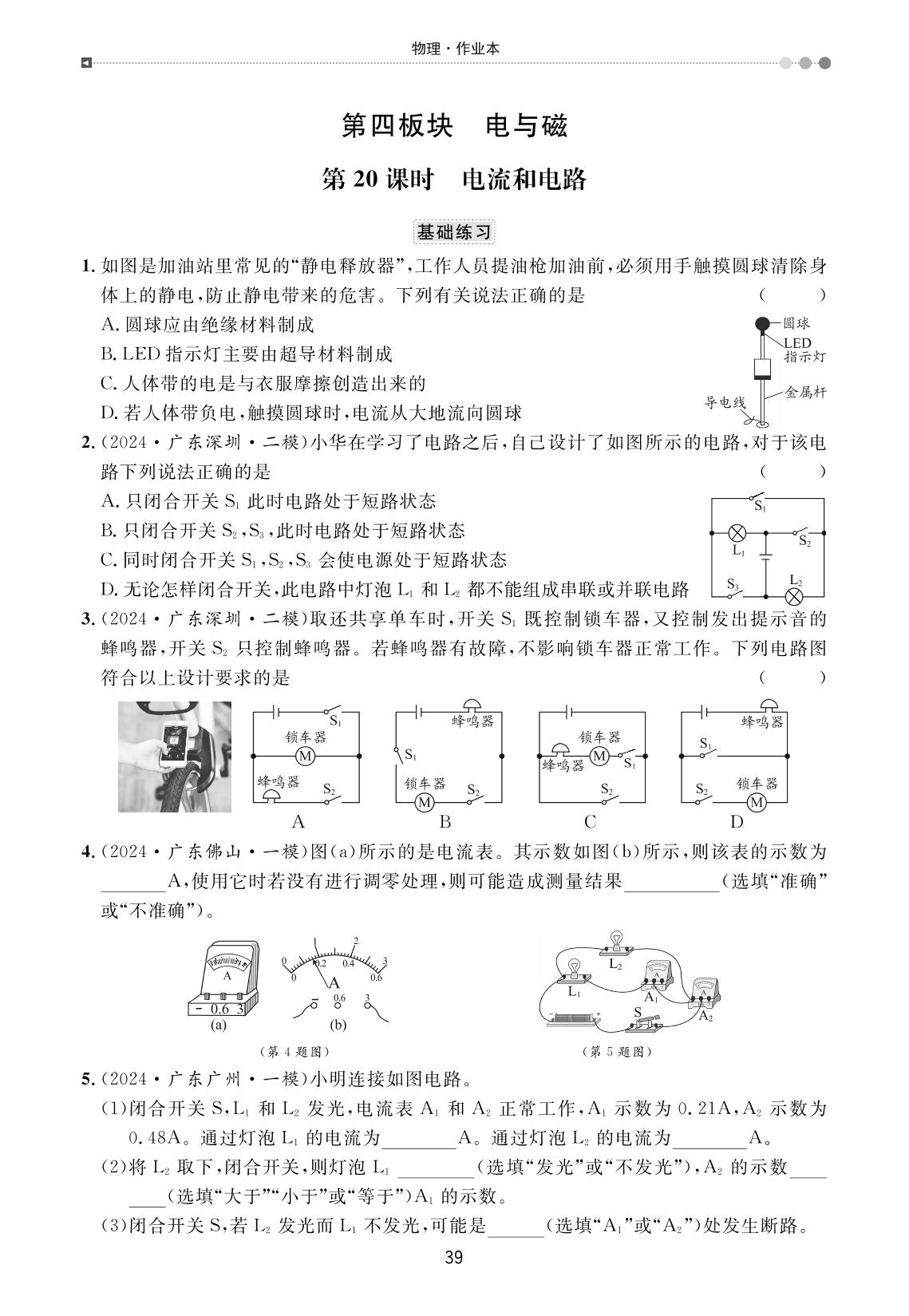

物理·作业本 日 第四板块 电与磁 第20课时 电流和电路 基础练习 1.如图是加油站里常见的“静电释放器”，工作人员提油枪加油前，必须用手触摸圆球清除身 体上的静电，防止静电带来的危害。下列有关说法正确的是 ) A.圆球应由绝缘材料制成 ●一园球 LED B.LED指示灯主要由超导材料制成 指示灯 C.人体带的电是与衣服摩擦创造出来的 金属杆 D.若人体带负电，触摸圆球时，电流从大地流向圆球 导电线 2.(2024·广东深圳·二模)小华在学习了电路之后，自己设计了如图所示的电路，对于该电 路下列说法正确的是 A,只闭合开关S,此时电路处于短路状态 B.只闭合开关S,S,此时电路处于短路状态 C.同时闭合开关S,S,S会使电源处于短路状态 D.无论怎样闭合开关，此电路中灯泡L和L都不能组成串联或并联电路 3.(2024·广东深圳·二模)取还共享单车时，开关S,既控制锁车器，又控制发出提示音的 蜂鸣器，开关S只控制蜂鸣器。若蜂鸣器有故障，不影响锁车器正常工作。下列电路图 符合以上设计要求的是 ) 蜂鸣器 蜂鸣器 镇车器 锁车器 M 蜂西器S 蜂鸣器 锁车器 S 锁车器 M M B C D 4.(2024·广东佛山·一模)图(a)所示的是电流表。其示数如图(b)所示，则该表的示数为 A,使用它时若没有进行调零处理，则可能造成测量结果 (选填“准确” 或“不准确”)。 ⊙ (b) (第4题图) (第5题图) 5.(2024·广东广州·一模)小明连接如图电路。 (1)闭合开关S,L1和L2发光，电流表A1和A2正常工作，A,示数为0.21A,A2示数为 0.48A。通过灯泡L1的电流为 A。通过灯泡L的电流为 A。 (2)将L2取下，闭合开关，则灯泡L (选填“发光”或“不发光”)，A的示数 (选填“大于”“小于”或“等于”)A1的示数。 (3)闭合开关S,若L2发光而L1不发光，可能是 (选填“A,”或“A”)处发生断路。 39 中考宝典·物理（广东专用版） 6.(2024·广东阳江·二模)如图所示，甲是发光二极管，具有单向导电性，它是利用 材料制成的。某些材料在特定温度下，电阻接近于零，这种材料在物理学中称之为 (以上两空均选填“导体”“绝缘体”“半导体"或“超导体”)。如图乙所示，某手 机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个 输出端的连接方式是 联。 输出1 出2 提升练习 7.(2024·广东肇庆·一模)在研究串并联电路电流的规律时，小明设计 了如图所示的电路图，闭合开关后，电流表A1的示数为0.5A,电流表 A2的示数为0.3A,则通过小灯泡L2的电流为 ,灯L与灯 L2的电阻之比为 8.(2024·广东中山·三模)如图所示，物理兴趣小组正在探究“并联电路中干路电流与各支 路电流的规律”。 白 甲 少 (1)图甲是他们某次测量时连接的实验电路，此时电流表测量的是 (选填“干路” “L”或“L2”)的电流。 (2)小覃要测量通过L:的电流，应先 再将图甲中导线 (选填“a”或 “b”)的一端移动到电流表的负接线柱上。 (3)分析下表可初步得出结论：并联电路干路中的电流等于 千路电流/A L1所在的支路电流/A L所在的支路电流/A 0.5 0.3 0.2 (4)他们还应该更换不同规格的小灯泡进行多次实验，目的是 (5)实验结束后，同组小桂还连接了如图乙所示的串联电路，闭合开关S时，发现：灯泡L 比L2更亮。对调两个小灯泡在电路中的位置，发现仍是L,比L更亮。他想知道灯 泡的亮度与什么因素有关。请你根据他探究的过程，完成填空： ①用电流表分别测出图乙A、B、C三处的电流，电流表示数均如图丙所示，为 A 说明串联电路中的电流 ②分别将两盏灯泡单独接在图乙中电源的两端，发现L:、L2均比按图乙连接时更亮。 由①②进一步猜想：灯泡的亮度可能跟 有关（不考虑灯泡的电阻变化）。 40物理参考答案 第四板块电与磁 电路，-告-2袋-1.5A.R-号-=16n 第20课时电流和电路 1-3DCA4.0.8不准确 (3)座椅垫处于“低温”挡加热时的总电阻为： 5.(1)0.210.27(2)发光等于(3)A R品- 一=28.80，则电热丝R的阻值为： 6.半导体超导体并7.0.2A2:3 Re=R-R=28.8n-16n=12.80. 8.(1)千路(2)断开开关a 答：略。 (3)各支路电流之和(4)使结论更具有普遍性 第24课时伏安法测电阻和电功率 (5)①0.2处处相等②电压 第21课时电压电阻 1.(R- 如图所示 1一4DDBC5.0.12.2指针没有校零 6.5变大变小7.D8.电流变小R 9.(1)灯(2)V,(3)4.8 第22课时欧姆定律 1—4CBBB 5.解：(1)闭合开关S,S,时，两电阻并联，电流表测干路电 流。再断开S时，电路为R的简单电路，电流表测通过 (2)断开B电阻R断路 R1的电流，所以，1=0.3A, (3)0.38应多次改变滑片位置，测量多组数据，求平 12=1-11=0.5A-0.3A■0.2A, 均值来计算定值电阻阻值，减小测量误差 U=U1=1R,=0.3A×10n=3Vi 2.(1)如图所示 2R的盟值：R-名-X-15n 答：略。 6.解：(1)由电路图可知，定值电阻R1与滑动变阻器R串 联，电流表测量电路中的电流。 U1=IR,=0.1A×100=1V: (2)因为串联电路两端电压等于各部分电路两端电压之 R B 和，所以滑动变阻器两端电压：UR=U-U,=6V一1V= (2)B(3)短路(4)电压2.5(5)0.20.75 5V,由1-是可得，滑动变阻器接入电路的阻值：R=号 (6)小灯泡的U一I图像是曲线而不是过原点的直线及小 灯泡亮度有所变暗是因为小灯泡的电阻随温度的升 --0n 高而增大 答：略。 3.(1)大(2)串(3)5(4)温度 7,(1)电阻丝的长度变长横截面积变小导致电阻变大 4.④1.8②s,S( Ux4-u R。 (2)两应变片的电阻相等，通过两应变片的电流相等 第25课时家庭电路安全用电 (3)变大变小 1一4ACDB5.4400600W插头短路 第23课时电功率 6.并联变大接地7.试电笔火线āb之间断路 1.每消耗1kW·h的电能，电能表的转盘转3000圈 8.如图所示 0.1200242 火线 2.额定电压是220V额定功率是100W3.6×10°J 零线 110W 地线 3.B4.510815.电0.04581 6.248.60.1300 7.解：(1)当在闭合开关S后，因为灯与电阻并联，小灯泡恰 好正常发光，U=U1=2.5V; (2)根据乙图知，U=2.5V时，I2=0.25A 9.火乙加接地线 1g=1-1h=0.75A-0.25A=0.5A 10.如图所示 R的电照R-号-器-50， 火线 零线 (3)通电1min小灯泡消耗的电能W=U1=2,5V× 0.25A×60s=37.5J. 答：略。 8.解：(1)工作10min消耗的电能：W=P燕mt=36W×10× 金属外壳 608=2.16×10°J: 调速开关 (2)由电路图知，开关S接高温挡位时，电路为R1的简单 23
