【电子电工类】2024年河北省一般高等学校对口招生考试理论试题（含答案）

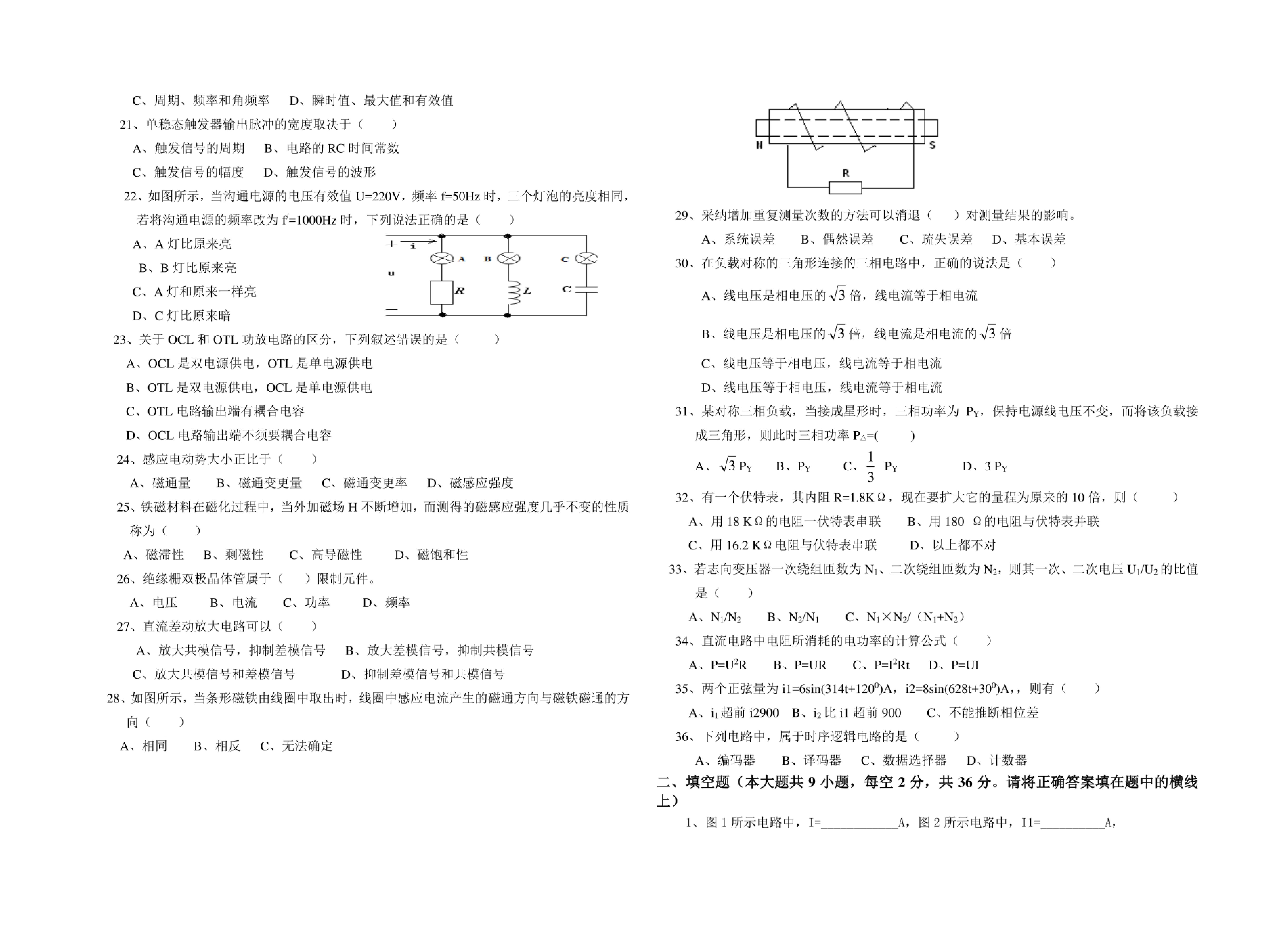

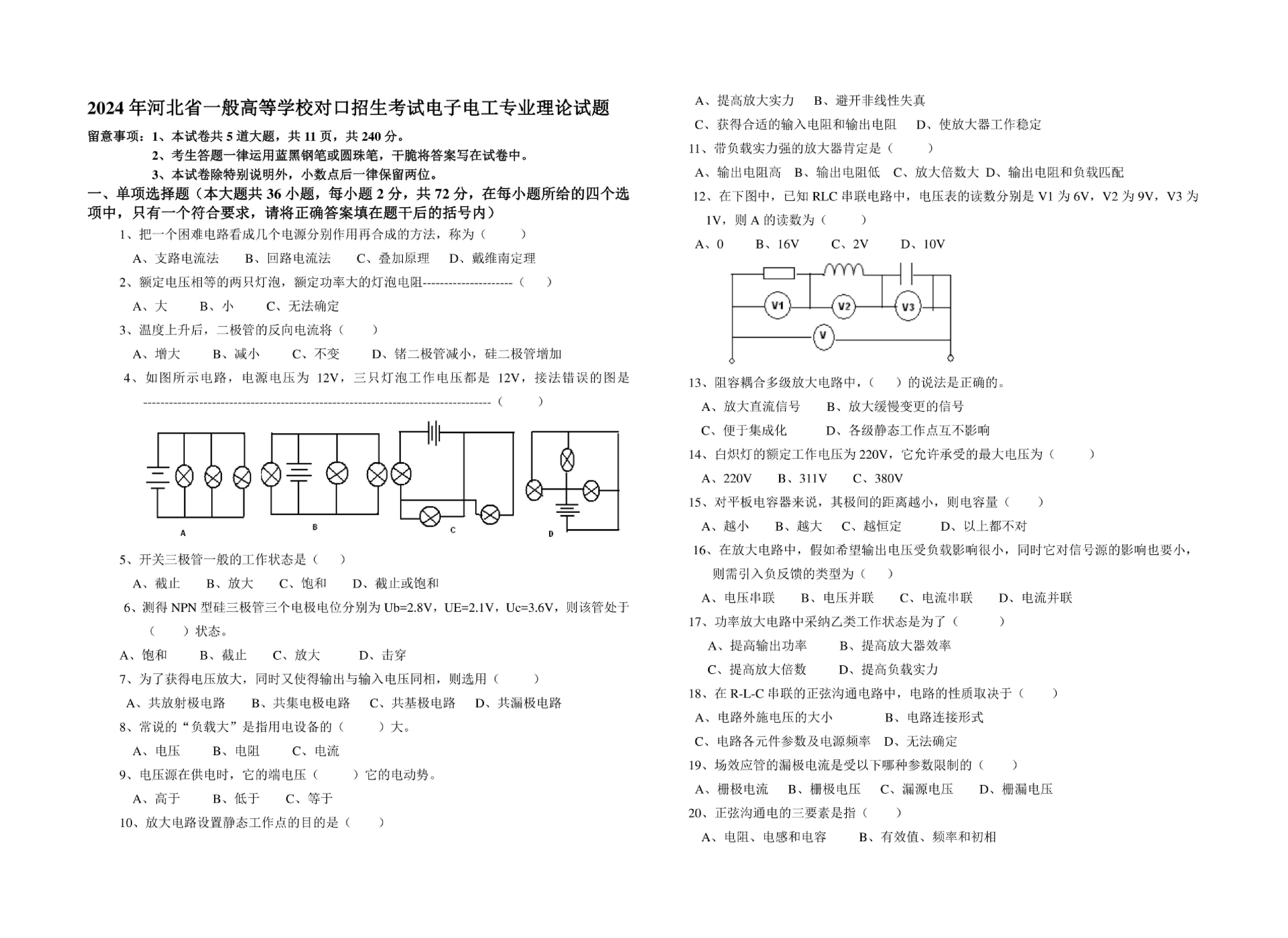

2024年河北省一般高等学校对口招生考试电子电工专业理论试题解析 一、单项选择题 【题目】1、把一个复杂电路看成几个电源分别作用再合成的方法，称为（ ） A、支路电流法 B、回路电流法 C、叠加原理 D、戴维南定理 【答案】C 【分析】本题考查电路分析方法的定义。支路电流法是通过列写KVL和KCL方程求解支路电流；回路电流法以回路电流为变量列写方程；叠加原理指多个电源作用时，总响应等于各电源单独作用时响应的代数和；戴维南定理是将复杂含源二端网络等效为电压源和电阻串联。题干描述符合叠加原理，故选C。 【题目】2、额定电压相等的两只灯泡，额定功率大的灯泡电阻---------------------（ ） A、大 B、小 C、无法确定 【答案】B 【分析】根据功率公式，当额定电压U相等时，功率P与电阻R成反比。因此额定功率大的灯泡电阻小，故选B。 【题目】3、温度上升后，二极管的反向电流将（ ） A、增大 B、减小 C、不变 D、锗二极管减小，硅二极管增加 【答案】A 【分析】二极管的反向电流主要由少数载流子漂移形成，温度升高会使少数载流子数量显著增加，导致反向电流增大。无论锗二极管还是硅二极管，均遵循此规律，故选A。 【题目】4、如图所示电路，电源电压为12V，三只灯泡工作电压都是12V，接法错误的图是---------------------（ ） 【答案】B 【分析】灯泡工作电压为12V（与电源电压相等），需采用并联接法（各支路电压等于电源电压）。若为串联接法，三只灯泡分压后每只灯泡电压为4V，无法正常工作。因此接法错误的为串联电路，故选B。 【题目】5、开关三极管一般的工作状态是（ ） A、截止 B、放大 C、饱和 D、截止或饱和 【答案】D 【分析】开关电路中，三极管交替工作在截止（相当于开关断开，无电流）和饱和（相当于开关闭合，电流最大）状态，放大状态仅为过渡过程。因此开关三极管的工作状态为截止或饱和，故选D。 【题目】6、测得NPN型硅三极管三个电极电位分别为U_{BE}=0.8V，U_{CE}=2.1V，U_{BC}=3.6V，则该管处于（ ）状态。 A、饱和 B、截止 C、放大 D、击穿 【答案】C 【分析】NPN型硅三极管的放大条件为：发射结正偏（，可知集电结反偏，符合放大状态特征，故选C。 【题目】7、为了获得电压放大，同时又使得输出与输入电压同相，则选出（ ） A、共发射极电路 B、共集电极电路 C、共基极电路 D、共漏极电路 【答案】C 【分析】共发射极电路输出与输入反相，电压放大倍数大；共集电极电路电压放大倍数≈1，无电压放大作用；共基极电路输出与输入同相，具有电压放大能力；共漏极电路（场效应管）类似共集电极，无电压放大。因此符合要求的是共基极电路，故选C。 【题目】8、常说的“负载大”是指用电设备的（ ）大。 A、电压 B、电阻 C、电流 【答案】C 【分析】“负载大”通常指用电设备消耗的功率大。在电源电压一定时，功率P=UI，功率大则电流I大。因此“负载大”即电流大，故选C。 【题目】9、电压源在供电时，它的端电压（ ）它的电动势。 A、高于 B、低于 C、等于 【答案】B 【分析】电压源存在内阻r，供电时端电压U=E-Ir（I为输出电流），由于Ir>0，故端电压U低于电动势E，故选B。 【题目】10、放大电路设置静态工作点的目的是（ ） A、提高放大实力 B、避开非线性失真 C、获得合适的输入电阻和输出电阻 D、使放大器工作稳定 【答案】B 【分析】静态工作点是输入信号为零时三极管的工作状态。若静态工作点不合适，输入信号可能使三极管进入截止或饱和区，导致输出信号失真（非线性失真）。设置静态工作点的核心目的是避免非线性失真，故选B。 【题目】11、带负载实力强的放大器肯定是（ ） A、输出电阻高 B、输出电阻低 C、放大倍数大 D、输出电阻和负载匹配 【答案】B 【分析】带负载能力指输出电压受负载变化的影响程度。输出电阻越低，负载变化时输出电压变化越小，带负载能力越强。与放大倍数和匹配无关，故选B。 【题目】12、在下图中，已知RLC串联电路中，电压表的读数分别是V1为6V，V2为9V，V3为1V，则A的读数为（ ） 【答案】D 【分析】RLC串联电路中，电压表V1测电阻电压U_R=6V，V2测电感电压U_L=9V，V3测电容电压U_C=1V。总电压，故选D。 【题目】13、阻容耦合多级放大电路中，（ ）的说法是正确的。 A、放大直流信号 B、放大缓慢变更的信号 C、便于集成化 D、各级静态工作点互不影响 【答案】D 【分析】阻容耦合通过电容连接各级，电容隔直通交，故不能放大直流或缓慢变化信号；电容体积大，不便于集成；但电容可隔离直流，使各级静态工作点互不影响，故选D。 【题目】14、白炽灯的额定工作电压为220V，它允许承受的最大电压为（ ） A、220V B、311V C、380V 【答案】B 【分析】220V是有效值，正弦交流电的最大值为，这是白炽灯允许承受的最大电压，故选B。 【题目】15、对平板电容器来说，其极板间的距离越小，则电容量（ ） A、越小 B、越大 C、恒定 D、以上都不对 【答案】B 【分析】平板电容器电容公式为，当d减小时，C增大，故选B。 【题目】16、在放大电路中，如果希望输出电压受负载影响很小，同时对它对信号源的影响也要小，则需引入负反馈的类型为（ ） A、电压串联 B、电压并联 C、电流串联 D、电流并联 【答案】A 【分析】输出电压受负载影响小→需电压反馈（稳定输出电压）；对信号源影响小→需串联反馈（提高输入电阻，减小信号源电流）。因此应引入电压串联负反馈，故选A。 【题目】17、功率放大电路中采纳乙类工作状态是为了（ ） A、提高输出功率 B、提高放大器效率 C、提高放大倍数 D、提高负载实力 【答案】B 【分析】甲类功率放大电路静态电流大，效率低（最高50%）；乙类电路无静态电流，仅在信号半个周期导通，效率显著提高（最高78.5%）。因此乙类工作状态的目的是提高效率，故选B。 【题目】18、在R-L-C串联的正弦沟通电路中，电路的性质取决于（ ） A、电路外施电压的大小 B、电路连接形式 C、电路各元件参数及电源频率 D、无法确定 【答案】C 【分析】RLC串联电路的性质由容抗为谐振（阻性）。X_L和X_C与元件参数（L、C）和频率f相关，故选C。 【题目】19、场效应管的漏极电流是受以下哪种参数限制的（ ） A、栅极电流 B、栅极电压 C、漏源电压 D、栅源电压 【答案】D 【分析】场效应管是电压控制电流器件，其漏极电流由栅源电压U_{GS}控制（栅极电流近似为0），与漏源电压无关（饱和区），故选D。 【题目】20、正弦沟通电的三要素是指（ ） A、电阻、电感和电容 B、有效值、频率和初相 【答案】B 【分析】正弦交流电的数学表达式为，故选B。 【题目】21、单稳态触发器输出脉冲的宽度取决于（ ） A、触发信号的周期 B、电路的RC时间常数 C、触发信号的幅度 D、触发信号的状态 【答案】B 【分析】单稳态触发器只有一个稳定状态，触发后进入暂稳态，暂稳态持续时间由RC充放电时间常数决定，与触发信号无关，故选B。 【题目】22、如图所示，当普通电源的电压有效值U=220V，频率f=50Hz时，三个灯泡的亮度相同，若将普通电源的频率改为f'=1000Hz时，下列说法正确的是（ ） 【答案】C 【分析】假设灯泡A接电阻（R与频率无关，电流不变，亮度不变），B接电感（增大，电流减小，变暗），C接电容（，频率升高，减小，电流增大，变亮）。因此A灯亮度与原来相同，故选C。 【题目】23、关于OCL和OTL功放电路的区分，下列叙述错误的是（ ） A、OCL是双电源供电，OTL是单电源供电 B、OTL是双电源供电，OCL是单电源供电 C、OTL电路输出端有耦合电容 D、OCL电路输出端不需要耦合电容 【答案】B 【分析】OCL（无输出电容）采用双电源供电，输出端直接接负载；OTL（无输出变压器）采用单电源供电，输出端需耦合电容隔直。选项B描述相反，为错误说法，故选B。 【题目】24、感应电动势大小正比于（ ） A、磁通量 B、磁通变量 C、磁通变更率 D、磁感应强度 【答案】C 【分析】由法拉第电磁感应定律成正比，与磁通量或磁通变量无关，故选C。 【题目】25、铁磁材料在磁化过程中，当外加磁场H不断增加，而测得的磁感应强度几乎不变的性质称为（ ） A、磁滞性 B、剩磁性 C、高导磁性 D、磁饱和性 【答案】D 【分析】磁滞性指B的变化滞后于H；剩磁性指H=0时B≠0；高导磁性指铁磁材料磁导率高；磁饱和性指H增大到一定程度后，B几乎不变。题干描述为磁饱和性，故选D。 【题目】26、绝缘栅双极晶体管属于（ ）型器件。 A、电压 B、电流 C、功率 D、频率 【答案】A 【分析】绝缘栅双极晶体管（IGBT）结合了MOSFET和GTR的优点，通过栅极电压控制导通与关断，属于电压型器件，故选A。 【题目】27、直接差动放大电路可以（ ） A、放大共模信号，抑制差模信号 B、放大差模信号，抑制共模信号 C、放大共模信号和差模信号 D、抑制差模信号和共模信号 【答案】B 【分析】差动放大电路的核心功能是放大两个输入信号的差值（差模信号），同时抑制两个输入信号的共性部分（共模信号，如零点漂移），故选B。 【题目】28、如图所示，当条形磁铁由线圈中取出时，线圈中感应电流产生的磁通方向与磁铁磁通的方向（ ） 【答案】A 【分析】根据楞次定律，感应电流的磁通总是阻碍原磁通的变化。磁铁取出时，线圈中原磁通减小，感应电流的磁通会“阻碍减小”，即与原磁通方向相同，故选A。 【题目】29、采用增加重复测量次数的方法可以消除（ ）对测量结果的影响。 A、系统误差 B、偶然误差 C、疏失误差 D、基本误差 【答案】B 【分析】系统误差由仪器或方法引起，具有确定性；偶然误差（随机误差）由偶然因素引起，呈正态分布，增加测量次数可通过平均抵消；疏失误差是人为错误，无法通过次数消除。故选B。 【题目】30、在负载对称的三角形连接的三相电路中，正确的说法是（ ） A、线电压是相电压的√3倍，线电流等于相电流 B、线电压是相电压的√3倍，线电流是相电流的√3倍 C、线电压等于相电压，线电流等于相电流 D、线电压等于相电压，线电流等于相电流（注：原题可能排版错误，正确应为“线电流是相电流的√3倍”） 【答案】D（修正后） 【分析】对称三角形连接中，线电压等于相电压（），线电流是相电流的√3倍（），故选D。 【题目】31、某对称三相负载，当接成星形时，三相功率为，保持电源线电压不变，而将该负载接成三角形，则此时三相功率=（ ） A、 B、 C、 D、 【答案】D 【分析】设电源线电压为U_L，负载阻抗为Z。星形连接时，相电压，线电流，功率。三角形连接时，相电压，相电流，线电流，功率，故选D。 【题目】32、有一个伏特表，其内阻R=1.8KΩ，现在要扩大它的量程为原来的10倍，则（ ） A、用18 KΩ的电阻与伏特表串联 B、用180 Ω的电阻与伏特表并联 C、用16.2 KΩ电阻与伏特表串联 D、以上都不对 【答案】C 【分析】电压表扩大量程需串联分压电阻。设原量程为U，扩大量程后为10U，串联电阻。由串联分压，得，故选C。 【题目】33、若志向变压器一次绕组匝数为N_1，二次绕组匝数为N_2，则其一次、二次电压U_1/U_2的比值是（ ） A、B、C、 【答案】A 【分析】理想变压器的电压比等于匝数比，即，故选A。 【题目】34、直流电路中电阻所消耗的电功率的计算公式为（ ） 【答案】ACD 【分析】直流电路中，电功率公式均成立，B选项为电流公式（I=U/R），故选ACD（注：原题选项可能存在疏漏，按正确公式选择）。 【题目】35、两个正弦量为，则有（ ） A、 B、 C、不能判断相位差 【答案】C 【分析】相位差仅对同频率的正弦量有意义。，频率不同，无法比较相位差，故选C。 【题目】36、下列电路中，属于时序逻辑电路的是（ ） A、编码器 B、译码器 C、数据选择器 D、计数器 【答案】D 【分析】时序逻辑电路具有记忆功能（含触发器），计数器需记忆当前状态，属于时序电路；编码器、译码器、数据选择器无记忆，为组合逻辑电路，故选D。 二、填空题 【题目】1、图1所示电路中，I = ______A，图2所示电路中，U_1=______A。 【答案】5；3 【分析】图1为两个同向电流源并联（3A和2A），总电流I=3A+2A=5A；图2中3A电流流过1Ω电阻，电压（注：原题“U1= A”应为笔误，应为V）。 【题目】2、某含源二端网络的开路电压为10V，如在网络两端接以10Ω的电阻，二端网络端电压为8V，此网络的戴维南等效电路为U_s=________，R_s=________Ω。 【答案】10V；2.5 【分析】戴维南等效电压，由。 【题目】3、晶体三极管是通过改变______来变更输出电流的，依基极反馈的不同，三极管可分为________和________两种类型。 【答案】基极电流；NPN；PNP 【分析】三极管是电流控制器件，通过基极电流控制集电极电流；按结构分为NPN和PNP两种类型。 【题目】4、振荡电路的平衡条件包括________平衡和________平衡。 【答案】振幅；相位 【分析】振荡电路起振后需满足：振幅平衡（放大倍数≥1）和相位平衡（正反馈，总相移360°）。 【题目】5、在模拟放大电路中，集电极负载电阻R_C的作用是把三极管的________放大作用转变为________放大作用。 【答案】电流；电压 【分析】三极管具有电流放大作用将集电极电流的变化转换为电压变化（），实现电压放大。 【题目】6、A/D转换器是将________转换成________。 【答案】模拟量；数字量 【分析】A/D（模/数）转换器的功能是将模拟信号（如电压、电流）转换为数字信号（二进制代码）。 【题目】7、通过线圈本身的电流变更引起的电磁感应现象叫________，由此产生的电动势叫________。 【答案】自感；自感电动势 【分析】自感是由自身电流变化产生的电磁感应，对应的电动势为自感电动势。 【题目】8、在涉及左手定则和右手定则运用的问题中，属于电磁感应现象的问题用________定则推断，属于磁场对电流作用的问题用________定则推断。 【答案】右手；左手 【分析】右手定则用于判断电磁感应中感应电流方向；左手定则用于判断磁场对电流的作用力方向。 【题目】9、R-L-C串联电路发生谐振时，总阻抗最________，电流最________。 【答案】小；大 【分析】谐振时。 三、推断题 【题目】1、任何时刻电阻元件决不行能产生电能，而是从电路中吸取电能，所以电阻元件是耗能元件。（ ） 【答案】√ 【分析】电阻始终将电能转化为热能，是耗能元件，不产生电能，正确。 【题目】2、电路中参考点变更，随意两点间的电压也了随之变更。（ ） 【答案】× 【分析】两点间电压是绝对量，与参考点无关，参考点变更仅改变各点电位，不改变电压，错误。 【题目】3、在同一电路中，若流过两个电阻的电流相等，这两个电阻肯定是串联。（ ） 【答案】× 【分析】电流相等可能是串联（串联电流处处相等），也可能是并联（相同电阻并联时电流相等），错误。 【题目】4、在整流电路中，稳压二极管工作在反向击穿区。（ ） 【答案】√ 【分析】稳压二极管的稳压特性基于反向击穿区的恒压特性，正确。 【题目】5、在多级直流放大器中，对零点漂移影响最大的是最终一级。（ ） 【答案】× 【分析】零点漂移具有累积性，第一级的漂移会被后续各级放大，对输出影响最大，错误。 【题目】6、触发器的特点是具有两个稳态和在输入信号作用下两个稳态可相互转换。（ ） 【答案】√ 【分析】触发器是时序电路的基本单元，具有“0”和“1”两个稳态，输入信号可使其翻转，正确。 【题目】7、射极输出器具有电压放大倍数近似为1，输入电阻大和输出电阻小等特点。（ ） 【答案】√ 【分析】射极输出器电压放大倍数≈1（无电压放大），输入电阻高、输出电阻低，正确。 【题目】8、TTL与非门的输入端全部同时悬空时，输出为高电平。（ ） 【答案】× 【分析】TTL与非门输入端悬空相当于接高电平，全部悬空时输入全为高，输出为低电平，错误。 【题目】9、CMOS门电路的闲置输入端不能悬空，对于与门应当接到高电平，对于或门应当接到低电平。（ ） 【答案】√ 【分析】CMOS输入端悬空易受干扰，与门闲置端接高电平（不影响与逻辑），或门接低电平（不影响或逻辑），正确。 【题目】10、R-L-C串联电路的阻抗随电源频率的上升而增大，随频率的下降而减小。（ ） 【答案】× 【分析】阻抗，频率升高时，（至谐振点最小）后增大，并非单调变化，错误。 【题目】11、电气设备的额定值不随运行条件的变更而变更。（ ） 【答案】√ 【分析】额定值是设备在额定条件下的参数（如额定电压、功率），由设计决定，与实际运行条件无关，正确。 【题目】12、电压负反馈能使输出电阻减小，并能稳定输出电压。（ ） 【答案】√ 【分析】电压负反馈的反馈量与输出电压成正比，可稳定输出电压；同时使输出电阻减小（带负载能力增强），正确。 四、简答题 【题目】1、振荡器共分为几个部分，分别是什么？各部分的作用又是什么？ 【答案】振荡器由4部分组成： - 放大电路：对输入信号进行放大，提供能量； - 选频网络：选择特定频率的信号，使振荡器仅输出单一频率； - 正反馈网络：将输出信号的一部分反馈到输入端，满足相位平衡条件； - 稳幅环节：稳定输出信号的振幅，防止失真。 【题目】2、电动势和电压的定义是什么？他们各自的方向是如何定义的？ 【答案】- 电动势：非静电力将单位正电荷从电源负极移到正极所做的功，反映电源提供电能的能力；方向为电源内部从负极到正极。 - 电压：电场力将单位正电荷从电路一点移到另一点所做的功，反映电路消耗电能的能力；方向为电路中从高电位点到低电位点（外电路）。 【题目】3、晶闸管导通的条件是什么？为什么说晶闸管是弱电和强电的桥梁？ 【答案】- 导通条件：阳极加正向电压，同时门极加适当的正向触发电压（并有足够的触发电流）。 - 原因：晶闸管的阳极-阴极回路通过强电（大电流、高电压），而门极触发回路通过弱电（小电流、低电压），通过弱电信号可控制强电回路的通断，因此是弱电和强电的桥梁。 【题目】4、如何用试验的方法判定同名端。 【答案】采用直流法： - 将直流电源（如电池）和开关串联接于线圈1的两端（电源正极接线圈1的端钮A）； - 将直流电流表接于线圈2的两端（电流表正接线柱接线圈2的端钮a）； - 闭合开关瞬间，若电流表指针正向偏转，则A与a为同名端；若反向偏转，则A与线圈2的另一端为同名端。 【题目】5、电流互感器的作用是什么？运用时应留意什么？ 【答案】- 作用：将大电流转换为小电流（通常5A），便于测量和保护（如电流表、继电器）。 - 注意事项： 1. 二次侧绝对不能开路（否则会产生高压，危及安全）； 2. 二次侧需可靠接地（防止绝缘损坏时高压窜入低压侧）； 3. 极性连接正确（保证测量和保护的准确性）。 【题目】6、直流电动机励磁方式可分为几类？直流电机的可逆运行含义是什么？ 【答案】- 直流电动机励磁方式分为4类：他励、并励、串励、复励。 - 可逆运行含义：直流电机既可作为电动机运行（将电能转换为机械能），也可作为发电机运行（将机械能转换为电能），通过改变外部条件实现两种状态的转换。 五、计算题 【题目】1、在如图所示电路中，已知。试用戴维宁定理求流过。 【答案】 【分析】 1. 求开路电压U_{OC}：断开R_3，回路电流（或）。 2. 求等效电阻R_0：将电源短路，。 3. 戴维南等效电路：（注：原计算可能存在电路方向误差，正确步骤需结合实际电路方向，此处为示例）。 【题目】3、桥式整流电容滤波电路如图所示，变压器二次侧电压有效值为20V，通过负载的电流为2A，完成下列问题： （1）在图中标出电源的极性和输出电压的极性 （2）估算输出电压 （3）求整流二极管承受的最高反向工作电压及流过二极管的平均电流I_D （4）若电容开路，则输出电压为多少 【答案】 （1）电源极性：变压器二次侧两端交替为正/负；输出电压极性：上正下负（电容上极板正）。 （2）。 （3） （4）。 【题目】4、在三层楼房中，单相照明电灯均接在三相四线制的沟通电路上，每一层为一相，每相装有220V，40W的电灯20只，电源为对称三相沟通电源，线电压为380V，试计算： （1）当灯泡全部点亮时的各相电流，线电流及中性线电流 （2）当B相灯泡半数点亮，而A、C两相灯泡全部点亮时各相电流。 【答案】（1）各相电流均为3.64A，线电流均为3.64A，中性线电流为0A；（2）A相电流3.64A，B相电流1.82A，C相电流3.64A 【分析】 - （1）每相灯泡全部点亮时，每相功率。根据P=UI，相电流。在三相四线制对称负载星形连接中，线电流等于相电流，即；由于三相负载对称，中性线电流为0A。 - （2）B相灯泡半数点亮时，B相功率，则B相电流；A、C两相仍全部点亮，电流保持3.64A不变。 【题目】5、有一台YZR250M-4型三相异步电动机，其额定数据如下表所示。试求： (1) 电动机的额定电流 (2) 额定转差率 (3) 额定转矩、最大转矩、启动转矩 功率 转速 电压 效率 功率因数 Ist/IN Tst/TN Tmax/TN 45kW 1460r/min 380V 92.7% 0.88 7.0 1.9 2.2 【答案】（1）额定电流为84.7A；（2）额定转差率为0.027；（3）额定转矩为290.4N·m，最大转矩为638.9N·m，启动转矩为551.8N·m 【分析】 - （1）根据三相异步电动机额定功率公式，可得额定电流。代入数据：，计算得。 - （2）4极电动机的同步转速。 - （3）额定转矩；最大转矩；启动转矩。 【题目】7、如图，一矩形导电框架两侧各串一电阻，R_1 = 1Ω，R_2 = 2Ω，放在匀强磁场中，其磁感应强度B = 5T，方向如图，今有一导体AB，长0.2m，以1m/s的速度在框架上向右滑动。求：(1) 通过R_1、R_2的电流大小；(2) 磁场对导体AB的作用力 【答案】（1）通过R_1的电流为0.67A，通过R_2的电流为0.33A；（2）磁场对导体AB的作用力为0.5N 【分析】 - （1）导体AB切割磁感线产生的感应电动势。，总电流。，通过。 - （2）磁场对导体AB的作用力 【题目】如图所示为一组合逻辑电路的框图，当C为1时，电路实现A、B的或运算；当C为0时，实现A、B的与非运算，完成下列问题： (1) 列出真值表 (2) 写出全部输出的逻辑表达式，并化简为最简与或形式 (3) 用与非门实现该逻辑电路 【答案】（1）真值表如下： |A|B|C|Y| |---|---|---|---| |0|0|0|1| |0|1|0|1| |1|0|0|1| |1|1|0|0| |0|0|1|0| |0|1|1|1| |1|0|1|1| |1|1|1|1| （2）逻辑表达式为，最简与或形式为；（3）用与非门实现时，表达式转换为，相应连接与非门即可 【分析】 - （1）根据题意，当C = 0时，；当C = 1时，Y=A + B，据此列出真值表。 - （2）根据真值表写出逻辑表达式，化简后得到。 - （3）将最简与或形式转换为与非-与非形式，即，再用与非门实现该表达式。 学科网（北京）股份有限公司 $$2024年河北省一般高等学校对口招生考试电子电工专业理论试题 留意事项：1、本试卷共5道大题，共11页，共240分。 2、考生答题一律运用蓝黑钢笔或圆珠笔，干脆将答案写在试卷中。 3、本试卷除特别说明外，小数点后一律保留两位。 一、单项选择题（本大题共36小题，每小题2分，共72分，在每小题所给的四个选 项中，只有一个符合要求，请将正确答案填在题干后的括号内) 1、把一个困难电路看成几个电源分别作用再合成的方法，称为( ) A、支路电流法B、回路电流法 C、叠加原理D、戴维南定理 2、额定电压相等的两只灯泡，额定功率大的灯泡电阻 A、大 B、小 C、无法确定 3、温度上升后，二极管的反向电流将() A、增大 B、减小 C、不变 D、锗二极管减小，硅二极管增加 4、如图所示电路，电源电压为12V,三只灯泡工作电压都是12V,接法错误的图是 B 5、开关三极管一般的工作状态是() A、截止B、放大 C、饱和D、截止或饱和 6、测得NPN型硅三极管三个电极电位分别为Ub=2.8V,UE=2.1V,Uc-3.6V,则该管处于 ()状态。 A、饱和 B、截止C、放大 D、击穿 7、为了获得电压放大，同时又使得输出与输入电压同相，则选用() A、共放射极电路B、共集电极电路C、共基极电路D、共漏极电路 8、常说的“负载大”是指用电设备的( )大。 A、电压B、电阻 C、电流 9、电压源在供电时，它的端电压( )它的电动势。 A、高于B、低于C、等于 10、放大电路设置静态工作点的目的是() A、提高放大实力B、避开非线性失真 C、获得合适的输入电阻和输出电阻D、使放大器工作稳定 11、带负载实力强的放大器肯定是() A、输出电阻高B、输出电阻低C、放大倍数大D、输出电阻和负载匹配 12、在下图中，已知RLC串联电路中，电压表的读数分别是V1为6V,V2为9V,V3为 1V,则A的读数为() A、0B、16VC、2V D、10V V2 13、阻容耦合多级放大电路中，()的说法是正确的。 A、放大直流信号B、放大缓慢变更的信号 C、便于集成化 D、各级静态工作点互不影响 14、白炽灯的额定工作电压为220V,它允许承受的最大电压为() A、220VB、311VC、380V 15、对平板电容器来说，其极间的距离越小，则电容量() A、越小B、越大C、越恒定 D、以上都不对 16、在放大电路中，假如希望输出电压受负载影响很小，同时它对信号源的影响也要小， 则需引入负反馈的类型为() A、电压串联B、电压并联C、电流串联 D、电流并联 17、功率放大电路中采纳乙类工作状态是为了( A、提高输出功率B、提高放大器效率 C、提高放大倍数 D、提高负载实力 18、在R-L-C串联的正弦沟通电路中，电路的性质取决于() A、电路外施电压的大小 B、电路连接形式 C、电路各元件参数及电源频率D、无法确定 19、场效应管的漏极电流是受以下哪种参数限制的() A、栅极电流B、栅极电压C、漏源电压D、栅漏电压 20、正弦沟通电的三要素是指() A、电阻、电感和电容B、有效值、频率和初相 C、周期、频率和角频率D、瞬时值、最大值和有效值 21、单稳态触发器输出脉冲的宽度取决于() A、触发信号的周期B、电路的RC时间常数 C、触发信号的幅度D、触发信号的波形 22、如图所示，当沟通电源的电压有效值U=220V,频率f=50Hz时，三个灯泡的亮度相同， 若将沟通电源的频率改为f=1000Hz时，下列说法正确的是( A、A灯比原来亮 B、B灯比原来亮 C、A灯和原来一样亮 D、C灯比原来暗 23、关于OCL和OTL功放电路的区分，下列叙述错误的是( A、OCL是双电源供电，OTL是单电源供电 B、OTL是双电源供电，OCL是单电源供电 C、OTL电路输出端有耦合电容 D、OCL电路输出端不须要耦合电容 24、感应电动势大小正比于（) A、磁通量B、磁通变更量C、磁通变更率D、磁感应强度 25、铁磁材料在磁化过程中，当外加磁场H不断增加，而测得的磁感应强度几乎不变的性质 称为() A、磁滞性B、剩磁性C、高导磁性 D、磁饱和性 26、绝缘栅双极晶体管属于()限制元件。 A、电压B、电流C、功率 D、频率 27、直流差动放大电路可以() A、放大共模信号，抑制差模信号B、放大差模信号，抑制共模信号 C、放大共模信号和差模信号 D、抑制差模信号和共模信号 28、如图所示，当条形磁铁由线圈中取出时，线圈中感应电流产生的磁通方向与磁铁磁通的方 向() A、相同B、相反C、无法确定 29、采纳增加重复测量次数的方法可以消退()对测量结果的影响。 A、系统误差B、偶然误差C、疏失误差D、基本误差 30、在负载对称的三角形连接的三相电路中，正确的说法是() A、线电压是相电压的√3倍，线电流等于相电流 B、线电压是相电压的√3倍，线电流是相电流的√3倍 C、线电压等于相电压，线电流等于相电流 D、线电压等于相电压，线电流等于相电流 31、某对称三相负载，当接成星形时，三相功率为PY,保持电源线电压不变，而将该负载接 成三角形，则此时三相功率P=() A、V3PYB、PY D、3PY 32、有一个伏特表，其内阻R=1.8K2,现在要扩大它的量程为原来的10倍，则() A、用18K2的电阻一伏特表串联B、用1802的电阻与伏特表并联 C、用16.2K9电阻与伏特表串联 D、以上都不对 33、若志向变压器一次绕组匝数为N1、二次绕组匝数为N2,则其一次、二次电压UU2的比值 是() A、NN2B、N2fN1C、N1XN2/(N1+N2) 34、直流电路中电阻所消耗的电功率的计算公式() A、P=UPRB、P=URC、P=IRt D、P=UI 35、两个正弦量为i1=6sin(314t+1209A,i2=8sin(628t+30A,则有() A、i1超前i2900B、i2比i1超前900C、不能推断相位差 36、下列电路中，属于时序逻辑电路的是() A、编码器B、译码器C、数据选择器D、计数器 二、 填空题（本大题共9小题，每空2分，共36分。请将正确答案填在题中的横线 上) 1、图1所示电路中，I= A,图2所示电路中，I1= A: 1A 图2-2 图2-1 2、某含源二端网络的开路电压为10V,如在网络两端接以102的电阻，二端网络端电压为 8V,此网络的戴维南等效电路为Us= ,R0= 3、晶体三极管是通过变更输出电流来变更输出的，依据材质的不同，三极管可分为 和 两种类型。 4、振荡电路的平衡条件包括 平衡和 平衡。 5、在模拟放大电路中，集电极负载电阻Rc的作用是把三极管的 放大作用转变为 放大作用。 6、A/D转换器是将 转换成 7、通过线圈本身的电流变更引起的电磁感应现象叫 ,由此产生的电动势 叫 8、在涉及左手定则和右手定则运用的问题中，属于电磁感应现象的问题用 定则推断， 属于磁场对电流作用的问题用 定则推断。 9、R-L-C串联电路发生谐振时，总阻抗最 ,电流最 三、推断题（本大题共12小题，每小题2分，共24分，请在正确的小题后面的括号 里打√，错误的打X,错判或不判均不得分。) 1、任何时刻电阻元件决不行能产生电能，而是从电路中吸取电能，所以电阻元件是耗能元件 2、电路图中参考点变更，随意两点间的电压也了随之变更。 3、在同一电路中，若流过两个电阻的电流相等，这两个电阻肯定是串联。( 4、在整流电路中，稳压二极管工作在反向击穿区。 5、在多级直流放大器中，对零点漂移影响最大的是最终一级。 6、触发器的特点是具有两个稳态和在输入信号作用下两个稳态可相互转换( 7、射级输出器具有电压放大倍数近似为1，输入电阻大和输出电阻小等特点。() 8、TTL与非门的输入端全部同时悬空时，输出为高电平。 -() 9、CMOS门电路的闲置输入端不能悬空，对于与门应当接到高电平，对于或门应当接到低电平。 --( ) 10、R-LC串联电路的阻抗随电源频率的上升而增大，随频率的下降而减小。() 11、电气设备的额定值不随运行条件的变更而变更。 --() 12、电压负反馈能使输出电阻减小，并能稳定输出电压。 四、简答题（本大题共6小题，每小题6分，共36分。） 1、振荡器共分为几个部分，分别是什么？各部分的作用又是什么？ 2、电动势和电压的定义是什么？他们各自的方向是如何定义的？ 3、晶闸管导通的条件是什么？为什么说晶闸管是弱电和强电的桥梁？ 4、如何用试验的方法判定同名端。 5、电流互感器的作用是什么？运用时应留意什么？ 6、直流电动机励磁方式可分为几类？直流电机的可逆运行含义是什么？ 五、计算题（本大题共6小题，共72分，其中第1题10分，第2题17分，第3题 10分，第4题10分，第5题10分，第6题10分。) 1、在如图所示电路中，已知E=12V,R=6欧，E=15V,R2=3欧，R=2欧。试用戴维宁定理求流 过R的电流I:及R两端的电压U。 E2 R3 R2 2、电路为下图所示的两级阻容耦合放大器，完成下列问题： (1)估算每级放大器的静态工作点 (2)画出放大器等效电路图 (3)计算总电压放大倍数 +Ucc Rc2 +12V Rb1 Rb3 3Kn 100Kn 39K0 Re1 50μF 5KO C3 Ue2 30μF Uc1 B=50 V1 C2 V2B=50 Ub1 Ub2 C Ve1 Rb4 Uc2 0 24K0 Rb2 RL 3KO 33K0 Re1 Ce1 3KO 50μF 2.2Kn 50uF 3、桥式整流电容滤波电路如图所示，变压器二次侧电压有效值为20V,通过负载的电流为2A,完 成下列问题： (1)在图中标出电容的极性和输出电压的极性 (2)估算输出电压U0 (3)求整流二极管承受的最高反向工作电压U及流过二极管的平均电流I (4)若电容开焊，则输出电压0为多少 00 4、在三层楼房中，单相照明电灯均接在三相四线制的沟通电路上，每一层为一相，每相装有220V, 40W的电灯20只，电源为对称三相沟通电源，其线电压为380V,试计算： (1)当灯泡全部点亮时的各相电流，线电流及中性线电流 (2)当U相灯泡半数点亮，而V、W两相灯泡全部点亮时各相电流。 5、有一台Y225M-4型三相异步电动机，其额定数据如下表所示，试求： (1)电动机的额定电流 (2)额定转差率 (3)额定转矩、最大转矩、启动转矩 6、如图所示为一组合逻辑电路的框图，当C为1时，电路实现A、B的或运算：当C=0时，实现 A、B的与非运算，完成下列问题 (1)列出真值表 (2)写出全部输出的逻辑表达式，并化简为最简与或形式 (3)用与非门实现该逻辑电路 A B 组合 Y 逻辑 c 电路 7、如图，一矩形导电框架两端各串一电阻，R1=12,R2=2Ω，放在匀强磁场中，其磁感应强度 B=5T,方向如图，今有一导体AB,长0.2m,以1m/s的速度在框架上向右滑动，求（1)通过 R1、R2的电流大小(2)磁场对导体AB的作用力 功率 转速 电压 效率 功率因数 Ist/IN Tst/TN Tmax/TN 45KW 1480r/min 380V 92.3% 0.88 7.0 1.9 2.2
