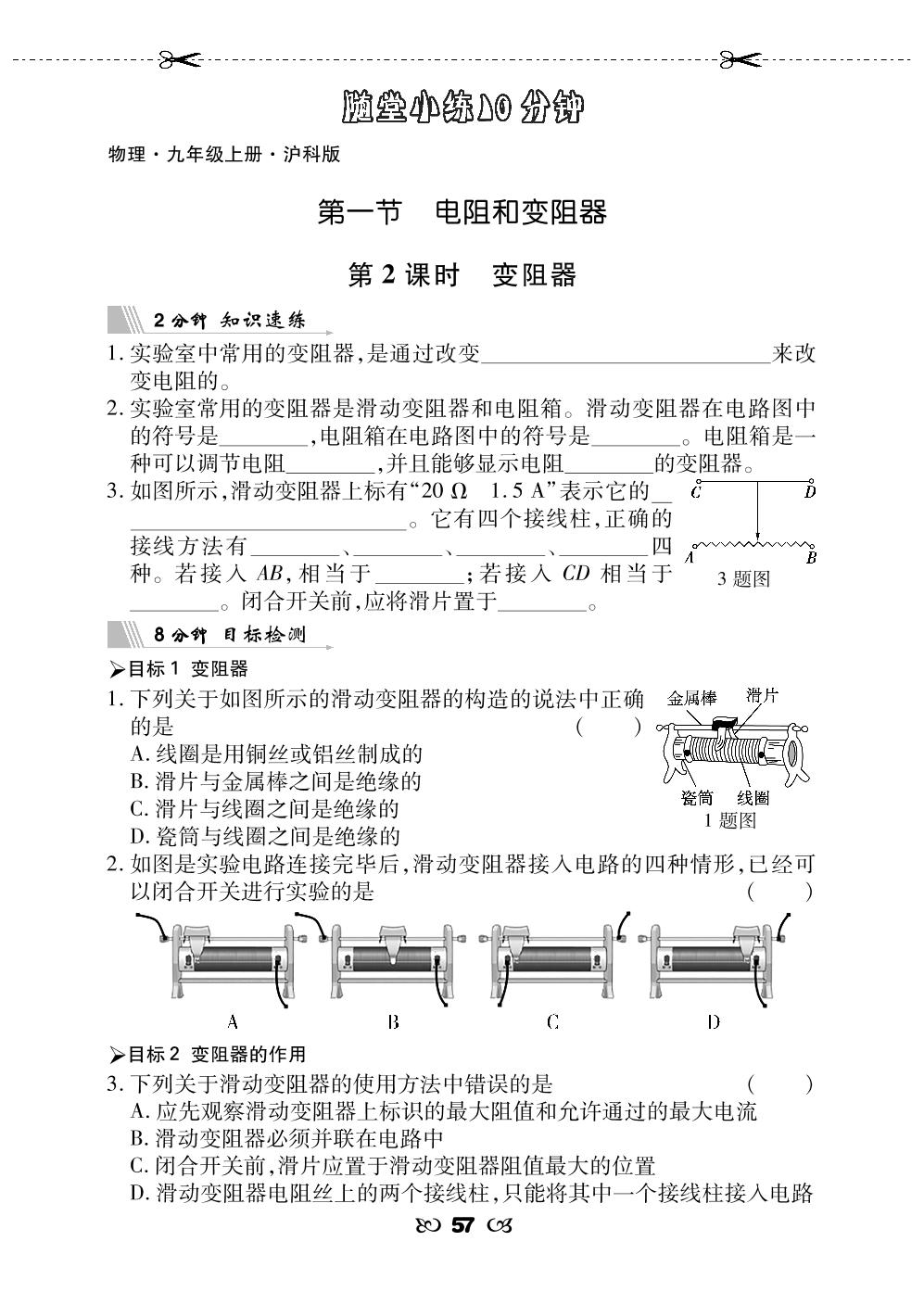

随堂练分钟 物理·九年级上册·泸科版 第一节 电阻和变阻器 第2课时 变阻器 2分钟知识速练 1.实验室中常用的变阻器,是通过改变 来改 变电阳的。 2.实验室常用的变阻器是滑动变阻器和电阻箱。滑动变阻器在电路图中 的符号是 ,电阻箱在电路图中的符号是 _。电阻箱是一 种可以调节电阻 ,并日能够显示电阳 的变阻器。 3.如图所示,滑动变阻器上标有“2001.5A”表示它的 它有四个接线柱,正确的 接线方法有 四 种。若接入AB,相当于 ;若接入CD相当于 3题图 闭合开关前,应将滑片置于 8分钟目标检测 >目标1变阻器 金属棒 1.下列关于如图所示的滑动变阴器的构造的说法中正确 # 淄片 的是 ( A.线圈是用铜丝或铅丝制成的 B.滑片与金属棒之间是绝缘的 瓷简 线圈 C.滑片与线圈之间是绝缘的 1题图 D.瓷筒与线圈之间是绝缘的 2.如图是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可 以闭合开关进行实验的是 ( ###卷)##一## A C D >目标2变阻器的作用 3.下列关于滑动变阻器的使用方法中错误的是 _ A.应先观察滑动变阻器上标识的最大阻值和允许通过的最大电流 B.滑动变阳器必须并联在电路中 C. 闭合开关前,滑片应置于滑动变阴器阻值最大的位置 D.滑动变阻器电阻丝上的两个接线柱,只能将其中一个接线柱接入电路 857(3 学练钟 物理·九年级上册·泸科版 4.如图所示为滑动变阴器连入电路的示意图,当滑片P向左滑动时,连入 电路的电阻变大的是 ( # ) oWMreo. o~WWMro. ~~WWWWW_。 o~WWWWw。 C D # 5.如图所示,当滑动变阻器的滑片P向右移动时小灯泡变暗。则电路的 E、F点与滑动变阴器接线柱的连接情况正确的是 f A.E接A、F接B B.E接A、F接D C.E接C、F接B AoWWwoB D.E接C、F接D 5题图 6.如图所示为旋转式变阻器。它通过改变接入电路的电阻片的 来 改变其连入电路的电阻的大小。若图中旋转式变阴器的B、C两接线柱连 人电路,则连入电路的狐形电阻片是 (选填“AP”“PC”或“AC”) 段。若将该旋转式变阻器接入收音机中当作音量旋纽,当滑片P沿顺时针 方向旋转时,收音机的音量将 (选填“变大”“变小”或“不变”)。 # -动片接线端 电阻片接线端 B ,电阻片接线端 A。 -*。B Co_~。D 滑动片P 电阻片R 甲 6题图 7题图 7.在如图甲所示的电路中,用滑动变阻器调节灯的亮度。若要求滑片P向 右端滑动时灯逐渐变暗,则可将V接A或B后,N再接 。如图 乙所示是电阳箱,其连入电路的有效电阳是 O。 8.在图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上,补上 后要求: ①电压表测小灯两端电压。 ②闭合开关S.向A端移动滑动变阳器的滑片P,小 灯变亮。 # 8题图 858(8< 随堂小练10分镜 物理·九年级上册·沪科版 20.（1)断开 8分钟目标检测 (2)断开电路，并把电压表改接小量程 1.D2.A3.B4.A5.B 重新测量 6.长度PC变小 (3)L1短路（或L2断路，或L1短路同 7.C8514 时L2断路，合理即可) 不正确电 8.如答图所示 压表正负接线柱接反了 (4)串联电路两端的电压等于串联电 路中各部分电路两端的电压之和 (5)错误 第十五章探究电路 第一节电阻和变阻器 8题答图 第1课时电阻及其影响因素 第二节 科学探究：欧姆定律 2分钟知识速练 第1课时电流大小与哪些因素有关 1.电阻R欧姆欧2103103 2分钟知识速练 2.控制变量 1.电压电阻 3.性质材料长度 横截面积 温度 2.电阻滑动变阻器正比 8分钟目标检测 1.D2.C3.C4.D 3.电压定值电阻反比 5.0.0252.5×10-5 8分钟目标检测 6.1010 1.C2.B 7.(1)A、B 控制变量法 3.(1)电阻 调节定值电阻两端的电压 (2)② (2)当电阻一定时，电流与电压成正比 (3)③ 导体的电阻与导体的材料有关 (3)5 转换 4.A5.B6.D 第一节 电阻和变阻器 第二节科学探究：欧姆定律 第2课时 变阻器 第2课时欧姆定律 2分钟知识速练 2分钟知识速练 1.接入电路中的电阻丝的长度 1.一段导体中的电流，跟加在这段导体两 2.5 大小阻值 端的电压成正比，跟这段导体的电阻成 反比 3.最大阻值是20，允许通过的电流是1.5A AC AD BC BD定值电阻 导线 2.1只 阻值最大处 3.A V O 8)109C3
