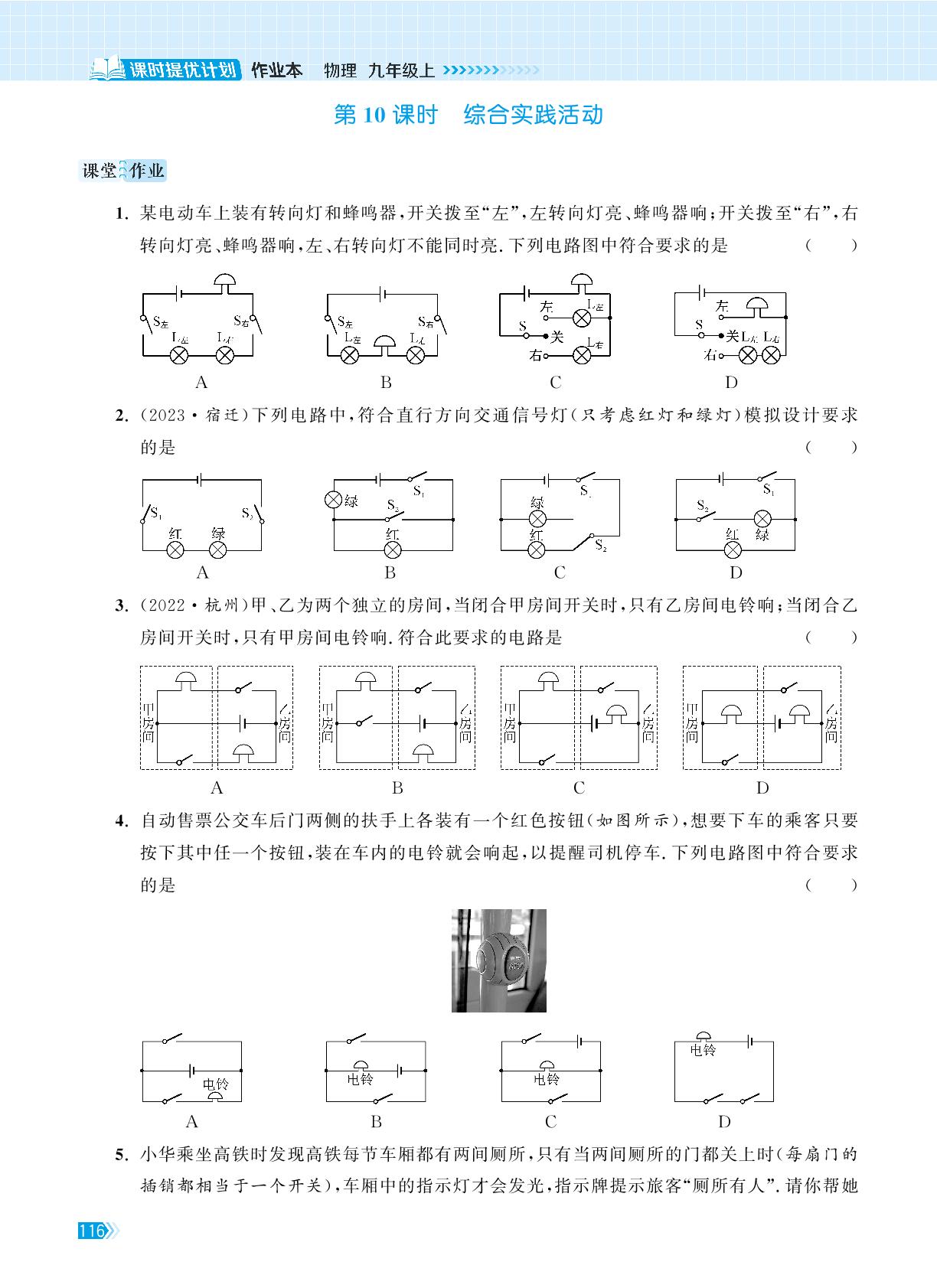

课时提优计划作业本物理九年级上>))》 第10课时综合实践活动 课堂作业 1.某电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器啊：开关拨至“右”，右 转向灯亮、蜂鸣器响，左、右转向灯不能同时亮.下列电路图中符合要求的是 () 左兄 一·关 ·关LLd X X) 右☒☒ A B D 2.(2023·宿迁)下列电路中，符合直行方向交通信号灯（只考虑红灯和绿灯）模拟设计要求 的是 绿 红 B D 3.(2022·杭州)甲、乙为两个独立的房间，当闭合甲房间开关时，只有乙房间电铃响：当闭合乙 房间开关时，只有甲房间电铃响.符合此要求的电路是 ( ) A B D 4.自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要 按下其中任一个按钮，装在车内的电铃就会响起，以提醒司机停车，下列电路图中符合要求 的是 ( 比铃 出铃 A B C D 5.小华乘坐高铁时发现高铁每节车厢都有两间侧所，只有当两间侧所的门都关上时（每扇门的 插销都相当于一个开关)，车厢中的指示灯才会发光，指示牌提示旅客“厕所有人”.请你帮她 116 第十三章电路初探 把方框中各电路元件连接，设计出符合上述要求的电路图， 则所 ⑧指示灯 ÷电湖 则所 6.小明一家是美满的三口之家.为了倡导民主的家庭生活，采用投票的方式决定假期是否外出 旅游，小明、爸爸和妈妈分别设计了一个家庭决策表决器.现给你1个灯泡，2节干电池，3个 开关（闭合表示同意，断开表示不同意），导线若干，请你设计符合下述要求的电路图.（请在 开关旁注明控制开关的人) 爸爸的设订 妈妈的设计 小切的设动 (1)爸爸设计的原理是只要一人赞成，闭合所负责的开关，灯就亮.灯亮表示提议决策通过： (2)妈妈设计的是“一票否决器”，只要一人否决，断开所负贵的开关，灯就不亮. (3)小明设计的原理是如果父母至少一人同意，同时自己也要去的话，他们就决定去旅游.三 人各自控制一个开关，表决后只要灯亮就决定去旅游。 课后作业 7.(2022·黔西南州)国家关于电动自行车的技术标准规定：电动自行车刹车时，电动机必须断 电.因此电动自行车左右两个刹车手柄中分别安装了开关S,和S2,开关S是用钥匙控制的 电源开关.在行驶过程中用任一个手柄刹车时，开关S或S断开，电动机立即断电.下列电 路中符合这一要求的是 B D 8.为了方便住户用水，现在很多小区都有自动售水机.通过手机扫码支付，支付后“感应”开关 闭合取水，还可以通过投币使“投币”开关闭合取水.下列符合这种设计要求的简易电路图是 ( 投币 感成 投可 投币 感应 投而 ⑦ B C D 17 课时提优计划作业本物理九年级上>》》》 9.汽车转向灯电路要求：左转弯时只能左转向灯亮，右转弯时只能右转向灯亮，不能出现操作 转向开关时左，右转向灯同时亮的情况.下列电路图中设计最合理的是 ⑧左成 ⑧左前 &左a 8后S 8& 8啦 左前左后收S 8政 右前右后 ☒方 88b 右前右后 A B D 10.如图所示，有一个封闭的黑箱子，其内部有与箱盖上的电铃和灯泡连接的部分电路，箱盖上 有三个接线柱A、B、C.用导线连接A、B,铃响，灯亮：用导线连接A、C,铃更响，灯不亮；用 导线连接B、C,铃不响，灯不亮.试在虚线框中画出此装置的电路图. B (第10题) 11,如图所示是楼梯照明灯的模拟电路，要求是在楼梯的上、下两层都能对灯进行控制.请在图 中补画导线使之符合这一要求。 楼上开关 小 楼下开关 (第11题) (第12题) 12.某专利中提出，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气 管连接压力开关S,压力开关S:置于坐垫内，压力开关受到压力时闭合，不受压力时断开， 驾驶员坐在座椅上，当手握方向盘正常驾驶时，灯亮，电铃不响：当双手脱离方向盘时，灯 亮，电铃响.请以笔画线代替导线完成电路连接. 经典提优 13.在如图所示的方框中，有两节干电池、一盏红灯、一盏绿灯和一个电 铃，A、B、C、D为四个接线柱，按下列要求画出方框内的电路图. (1)用导线连接AB时铃响、红灯亮： (2)用导线连接AC时，铃响，绿灯亮： (3)用导线连接AD时，铃响、灯不亮： (4)用导线分别连接BC、BD、CD时，铃不响、灯不亮. 18开关后，灯泡1，和1串联在电路中，电压表V,测量电源电 故两个电压表的示数也一定相同，D正确. 压，电压表V2测量灯泡L:两端的电压，所以电压表V的示 9.(1)0.2(2)S和S0.60.3(3)A2解析：(1)若只 数大于电压表V,的示数，由题意可知，电压表V,和V:的 闭合S,灯1和1串联，串联电路中电流处处相等，电流表 指针位置完全一样，所以电压表V1选择的量程为0一15V, A,的示数为0.2A,故电流表A:的示数也为0.2A.(2)闭 示数U=11V,电压表V,选择的量程为0-3V,示数U,= 合开关S和S时，两灯并联，电流表A,测通过L1的电流 2.2V,I1两端的电压U1=U-U,=11V一2.2V=8.8V: 故通过灯1，的电流I1=0.6A:电流表A测的是干路电流 串联电路中电流处处相等，所以通过灯泡L与1：的电流之 并联电路中干路电流等于各支路电流之和，故通过灯L的 比为】：1，当开关S闭合后，甲表与灯泡L并联，则甲表为 电流1=1-11=0.9A-0.6A=0.3A.(3)当S、S、Ss均 电压表，乙表与灯泡1申联，则乙表为电流表. 闭合时，电源短路，通过电流表A:的电流过大，电流表A会 2.0.20.40.9解析：在题图甲中，当开关S闭合时，L1、 被烧坏. 1。并联，电流表A测量干路电流，电流表A测量通过L。的 10,并0,3461,36解析：由题图甲可知，仅闭合开关 电流，所以通过灯L。的电流：=0.4A,则通过灯L:的电流 S,电路为I的简单电路，电压表测电源电压，由题图乙可 L1=一1=0.6A一0.4A=0.2A:在题图乙中，当开关S闭 知，电压表使用“0一15V”量程，分度值为0.5V,示数为6V 合时，电流表测量通过灯14和【。的总电流，所以电流表A的 由题图甲可知，当S、S都闭合时，两灯是并联的，电流表A 示数1。=1十1=0.4A十0.5A=0.9A. 测干路电流，电流表A:测通过L的电流，电流表A,示数应 3.D解析：由题图可知，电压表串联在电路中，因为电压表 大于电流表A:示数，因两个电流表的指针位置相同，所以电 的内阻很大，所以电路中的电流几乎为零，故两个灯泡都不 流表八，使用“0~3A”量程，分度值为0.1A,示数为1.7A 会发光，电流表指针几乎不动，此时电压表测电源电压，则电 电流表A,使用“0~0.6A”量程，分度值为0.02A,示数为 压表有较大示数 0.34A,即通过灯L的电流为0,34A:根据并联电路电压特 4.B解析：如果甲是电流表，乙是电压表，则电压表串联在 点可知，灯L两端的电压等于电源电压，为6V.当仅闭合 电路中，由于电压表的电阻很大，所以两个灯泡都不能正常 S时，只有1a连入电路中，电流表A,测通过L的电流，此 发光，A,D错误：如果甲是电压表，乙是电流表，把电压表看 时通过L:的电流与开关S,S都闭合时通过La的电流相 作断路，则电流分别经灯L和L:回到电源负极，灯L和L 等，所以电流表A,的示数为1.7A一0.34A=1.36A. 并联，两灯都能发光，B正确，C错误， 第10课时综合实践活动 5.B解析：由题图可知，灯L和I。串联，根据串联电路中 课堂作业 电流处处相等可知，电流表A:与电流表A,示数相等，即 1.C解析：解析：由题意可知，左，右转向灯独立工作，互不 I:=【2:串联电路的总电压等于各用电器两端电压之和，由题 影响，是并联的：左、右转向灯中任何一个灯亮，蜂鸣器都会 图可知，电压表V测电源电压，电压表V:测灯泡I两端的 响，说明蜂鸣器接在干路上：可用一个单刀双掷开关控制支 电压，电压表V测灯泡L两端的电压，故U,十U:=U. 路上的转向灯，保证左、右转向灯不能同时亮，C符合题意. 6.B解析：若甲是电压表，乙，丙是电流表，则闭合开关后， 2.C解析：由生活常识可知，交通信号灯的红灯和绿灯不 电湖短路，L,L均不亮，A错误：若乙是电压表，甲、丙是电 能同时发光，且都能单独工作，所以它们是并联的.选项A中 流表，则闭合开关后，L、L,并联，均能发光，B正确：若甲是 红灯、绿灯串联，A不符合悲意：选项B中S闭合时，红，绿 电流表，乙，丙是电压表，则闭合开关后，电路为1：的简单电 路，1不发光，1。发光C错误：若丙是电流表，甲、乙为电压 两灯同时发光，B不符合题意：选项C中先闭合S后，S接 绿灯时，绿灯发光，S接红灯时，红灯发光，C符合题意：选项 表，期电压表申联接入电路中，L1、L:均不发光，D错误， D中S闭合时，红灯发光，再闭合S:时，红，绿两灯同时发 课后作业 光，D不符合题意， 7.C解析：若将它们串联，电路中的电流为0,2A,因串联 3.A解析：根据题意可知，两个电铃能独立工作，是并联 电路中各处的电流相等，测通过元件A、B的电流均为0,2A, 的，甲房间的开关与乙房间的电怜串联在一条支路中，乙房 由题图可知，电路元件A和B两端的电压分别为UA=1V、 间的开关和甲房间的电铃中联在另一条支路中。 U=2V,则电源电压U=U,十Ue=1V十2V=3V:A和B 4。B解析：A选项中上面开关闭合后，会形成电源短路， 并联在电源电压为2.5V的电路中时，因并联电路中电源电 A不符合题意；B选项中两个开关并联，即任一个开关闭合 压与各支路两端的电压相等，所以两个元件两端的电压相 后，电铃都能响起，B符合题意：C选项中两个开关同时闭合， 等，即U=U=2.5V,由题图可知，通过两个元件的电流分 会造成电源短路，C不符合题意：D选项中两个开关串联，即 别为I=0.5A,1=0.5A,因并联电路中干路电流等于各支 路电流之和，所以干路电流1=1，+1m=0.5A+0.5A=1A 两个开关必须同时闭合，电铃才能响起，D不符合题意. 5.如图所示 C正确. 8.A解析：由题图可知，电路中的电流只有一条路径，即从 网所S 又指示灯 电源正极出发，经过灯泡【1、L:,L回到负极，故是申联电 路，电压表V。测量的是1和a两端的电压之和，电压表 V测L和L两端电压之和，A错误，C正确，把题图中电 所 压表换成电流表后，由于电流表相当于导线，所以三个灯泡 处于三条支路中，即三个灯泡并联，B正确：通过每个灯泡的 解析：由题意可知，当两间厕所的门都关上时车厢中的指示 电流相同，若灯泡的规格相同，则每个灯泡两端的电压相同， 灯才会发光，说明两个开关申联，共同控制指示灯 ·42· 6.如图所示 12.如图所示 小明 爸爸 妈妈 爸爸 妈妈 小 爸爸的设计 妈妈的设计 爸管 妈妈 解析：由题意可知，当两个开关均闭合时，灯亮，电怜不响：当 小明 只闭合压力开关S时，灯亮，电铃响，说明开关S闭合时将 8-H川 电铃短路了，当开关S断开时，电铃才被接人电路，所以开 小明的设试 关S、电铃、电灯串联，开关S并联在电铃的两端，电路如答 解析：(1)3个开关并联后控制灯泡，只要闭合任意1个开关， 图所示. 灯就会亮.(2)3个开关串联后控制灯泡，只要1人否决，断开 经典提优 开关，灯就不亮.(3)小明所负责的开关在干路上，控制整个 13.如图所示 电路，爸爸、妈妈控制的开关并联连接，在支路上 课后作业 7.A解析：由题意可知，用任一个手柄刹车时，该手柄上的 开关立即断开，电动机停止工作，说明两个开关S、S相互 影响，不能独立工作，所以S、S、S、电动机应串联接在电 解析：(1)用导线连接AB时铃响、红灯亮，说明AB间有电 路中. 源、电铃和红灯：(2)用导线连接AC时，铃响，绿灯亮，说明 8.D解析：由题意可知，自动售水机既可以通过扫码闭合 AC间有电源、电铃和绿灯：(3)用导线连接AD时，怜响、灯 “感应”开关取水，也可以通过投币闭合“投币”开关取水，这 不亮，说明AD间有电源和电铃：(4)用导线分别连接BC 说明“感应”开关和“投币”开关互不影响，故“感应”开关和 BD,CD时，铃不响、灯不亮，说明BC、BD,CD间无电源：综 上可知，电路图如答图所示， “投币”开关应是并联的，电动机在干路中，D符合题意 9。B解析：汽车的两侧各有两个转向灯，一共有4个灯泡， 专题三电路故障的分析与判断 由生活经验可知，同一侧的两个灯泡在工作时互不影响（脚 类型一 1.B解析：由题图可知，L与L,串联，电压表测L两端的 同一侧的一个灯泡描坏时，另一灯泡仍然会发光)，所以同一 电压，电流表测电路中的电流，电流表和电压表无示数，说明 侧的两个灯泡的连接方式是并联的，A,C错误：由于在操作 电路存在断路故障：将灯泡L和【位置对调，其余元件位 过程中，不能出现左，右转向灯同时亮的情况，所以电路只能 置不变，此时L:与L:申联，电压表测L,两端的电压，电流 由一个单刀双掷开关进行控制，B正确，D错误. 表测电路中的电流，因电压表V的指针发生了明显偏转，所 10.如图所示 以电压表两个接线柱与电源之间是通路，侧电路故障为灯泡 L断路，B正确. 2.D解析：开关闭合后，两灯都不发光，且故障只有一个， 说明电路出现了断路故障：将导线接在、b两点时，两灯仍 ⑧ -oB 不亮，说明故障出现在（到电源负极之间或b到电源正极之 间，即a、b间是正常的：将导线接在b、c两点时，两灯还是不 解析：用导线连接A,B,铃响，灯亮，说明灯泡、电铃，电源和 亮，说明故障出现在a到电源负极之间或c到电源正极之 A、B之间电路构成通路：用导线连接A,C,铃更响，灯不亮， 间，即b、c间也是正常的：将导线接在b、d两点时，发现灯L 说明电铃，电源和A、C之间电路构成通路，且电铃不在A,C 亮而灯L:不亮，说明b、d之间有断路故障，因为L是完好 之间：用导线连接B,C,铃不响，灯不亮，说明BC之间没有 的，则可能是开关处断路，D正确， 电源，电路如答图所示。 3.C解析：闭合开关后，发现灯L和L都不亮，电路只有 11.如图所示 一处故障，则说明电路出现了断路放障，B.D错误：若灯L,断 楼上开 路，整个电路断路，灯泡都不亮，a,b两点和c,d两点间的电压 为零，a、c两点和a、d两点间的电压不为零，A错误：若灯L 断路，整个电路断路，灯泡都不亮，a、b两点和ac两点间的电 楼下开关 压为零，a、d两点和c、d两点间的电压不为零，C正确. 4.C解析：由题图可知，灯泡L,L串联，电压表测量灯泡 L两端的电压：开关闭合后，两个灯泡都不发光，电压表示 解析：要想在楼梯的上、下层都能控制同一个灯且互不影响， 数为零，说明电路是断路：当把灯泡L与电压表交换位置 测两个开关并联后与灯泡申联，电路如答图所示。 后，电压表指针有明显偏转且接近电源电压，此时电压表与 43
