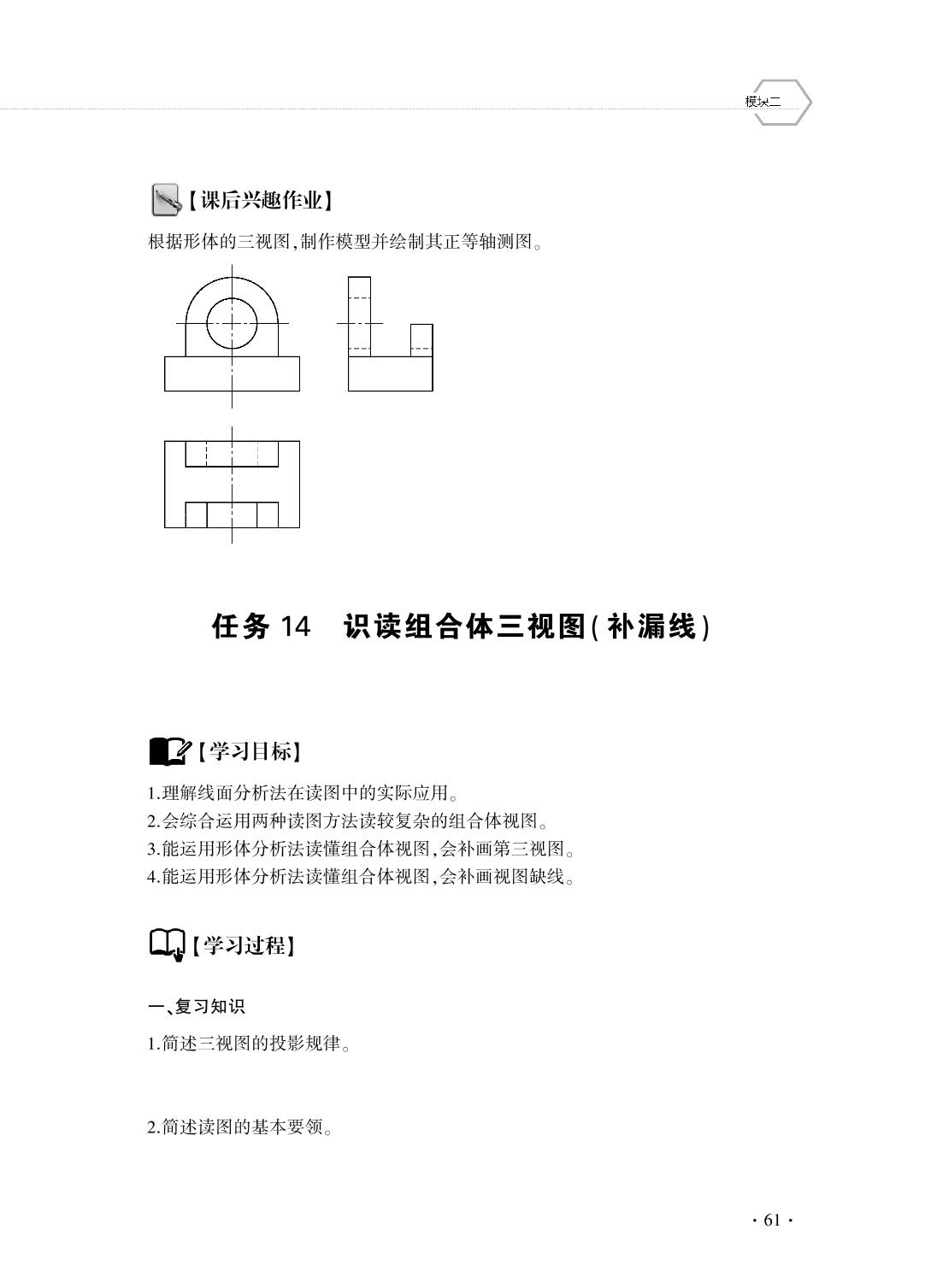

【课后兴趣作业】
根据形体的三视图，制作模型并绘制其正等轴测图。
任务 １４ 识读组合体三视图（补漏线）
【学习目标】
１．理解线面分析法在读图中的实际应用。
２．会综合运用两种读图方法读较复杂的组合体视图。
３．能运用形体分析法读懂组合体视图，会补画第三视图。
４．能运用形体分析法读懂组合体视图，会补画视图缺线。
【学习过程】
一、复习知识
１．简述三视图的投影规律。
２．简述读图的基本要领。
·１６·
３．简述用形体分析法读图的步骤。
４．轴测图有哪几种？ 绘制轴测图的方法有几种？
二、任务训练
１．根据给出的视图，补画第三视图。
（１） （２）
２．根据给出的视图，补画视图中所缺的图线。
（１） （２）
（３） （４）
·２６·
【学习反馈】
通过本堂课的学习你掌握了哪些知识？ 请写下你对本堂课产生的学习疑问。
【课后兴趣作业】
１．根据形体的三视图，制作模型并绘制其正等轴测图，同时补画第三视图。
（１） （２）
（３） （４）
·３６·
２．根据形体的三视图，制作模型并绘制其正等轴测图，同时绘出补漏线。
（１）
（２）
·４６·
