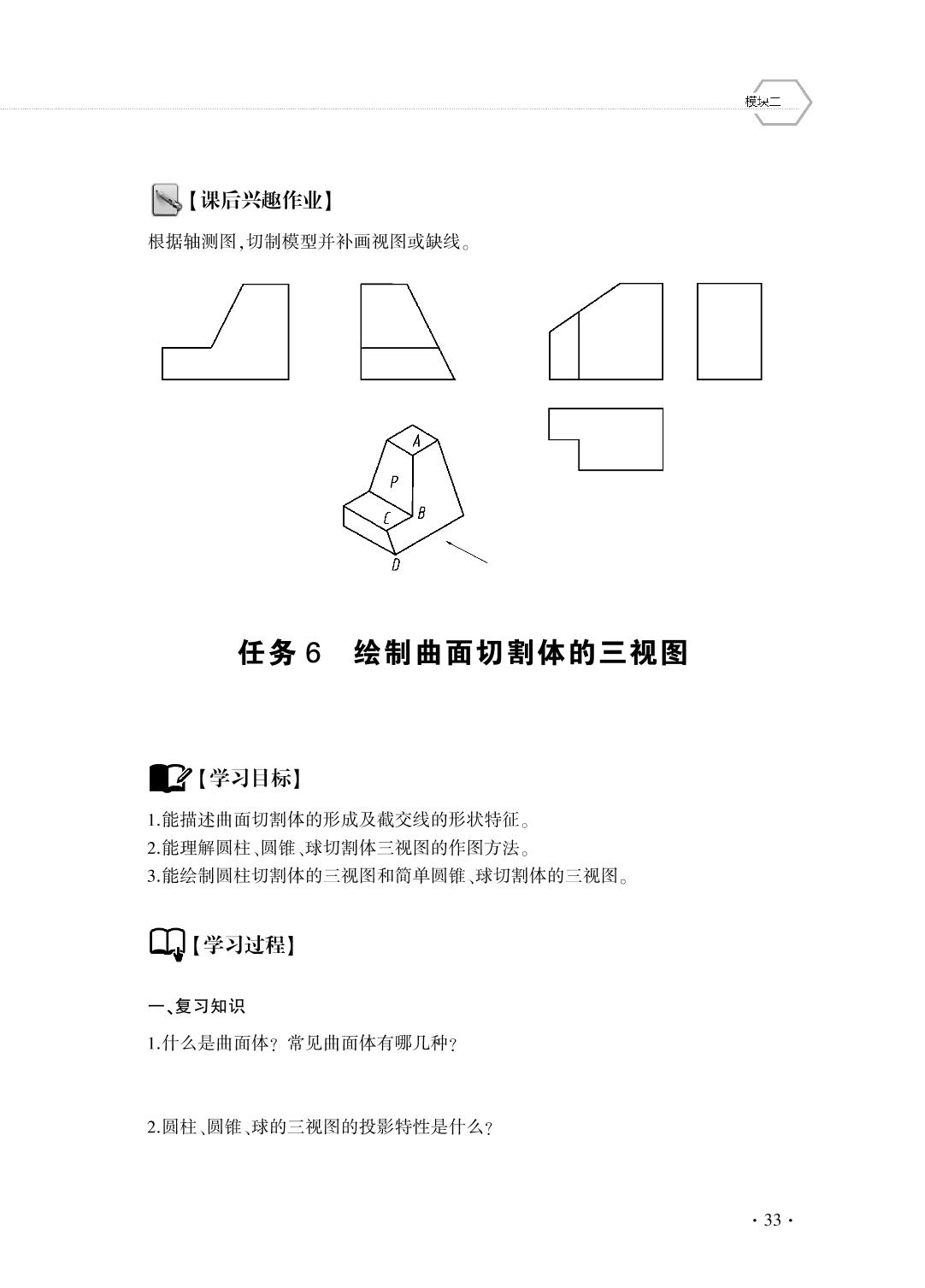

模块2 任务6 绘制曲面切体的三视图-机械制图学案

【课后兴趣作业】 根据轴测图，切制模型并补画视图或缺线。 任务 ６　 绘制曲面切割体的三视图 【学习目标】 １．能描述曲面切割体的形成及截交线的形状特征。 ２．能理解圆柱、圆锥、球切割体三视图的作图方法。 ３．能绘制圆柱切割体的三视图和简单圆锥、球切割体的三视图。 【学习过程】 一、复习知识 １．什么是曲面体？ 常见曲面体有哪几种？ ２．圆柱、圆锥、球的三视图的投影特性是什么？ ·３３· ３．什么是截交线？ 简述截交线的性质。 二、预习导学 １．说一说圆柱切割体的形成过程。 圆柱的截交线形状有　 　 　 　 、 、 。 ２．说一说圆锥切割体的形成过程。 圆锥的截交线形状有 、 、 、 、 。 ３．求曲面体截交线的步骤。 （１）空间以及投影分析：分析立体的各面投影，正确地想象出没有被切割前物体的三 视图。 （２）画出截交线的投影：先找特殊点，再找一般点，依次连接。 （３）描深轮廓。 三、任务训练 圆柱的切割 １．根据轴测图，完成带切口圆柱的三视图。 （１） （２） ·４３· 　 　 ２．选择正确的左视图。 （１） （２） （３） ３．根据轴测图，补画半球截切的三视图。 ·５３· ４．（小组合作）绘制接头的三视图。 每组同学相互合作，利用正投影方法完成接头的投影，画出三视图并展示结果。 ５．（小组合作）绘制开槽半球的三视图。 每组同学相互合作，利用正投影方法完成开槽半球的投影，画出三视图并展示结果。 【学习反馈】 １．请写下你对本堂课产生的学习疑问。 ２．通过本堂课的学习你掌握了哪些知识？ 哪些方面还需改进？ ·６３· 【课后兴趣作业】 已知一曲面立体的两个视图，补画其第三个视图。 任务 ７　 绘制基本体的正等轴测图 【学习目标】 １．能描述正等轴测图的形成并说出正等轴测图的轴间角、轴向伸缩系数。 ２．掌握怎样将一个三视图转化为正等轴测图的方法。 ３．能够根据三视图或实物画出基本体正确的正等轴测图。 【学习过程】 一、复习知识 １．工程上常用 绘制图样，多面正投影图能完整、准确地反映物体的形状和大 小，且度量性好、作图简单，但立体感不强，只有具备一定读图能力的人才能看懂。 ２．简述三视图的形成过程。 ３．三视图与物体的尺寸关系，与投影轴的关系分别是什么？ 二、预习导学 １．轴测投影的基本特性： （１）空间互相平行的线段，在轴测投影中一定互相 。 与直角坐标轴平行的线 ·７３·
