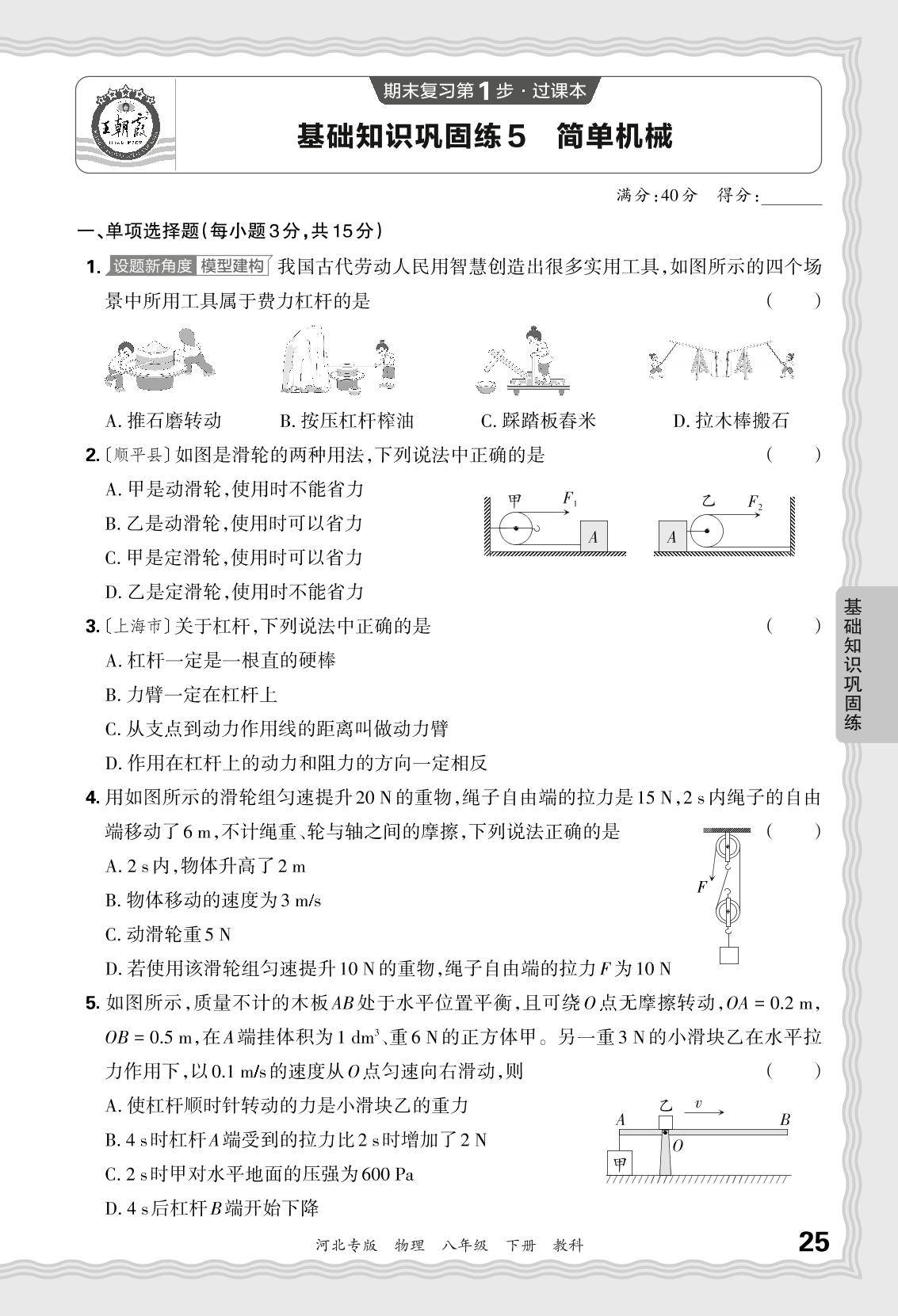

基础知识巩固练5 简单机械-【王朝霞系列丛书】2023-2024学年八年级下册物理期末试卷精选（教科版 河北专版）

期末复习第1步·过课本 王朝 基础知识巩固练5 简单机械 满分：40分得分： 一、单项选择题（每小题3分，共15分） 1.设题新角度模型建构我国古代劳动人民用智慧创造出很多实用工具，如图所示的四个场 景中所用工具属于费力杠杆的是 ( A.推石磨转动 B.按压杠杆榨油 C.踩踏板春米 D.拉木棒搬石 2.〔顺平县〕如图是滑轮的两种用法，下列说法中正确的是 ( A.甲是动滑轮，使用时不能省力 乙 B.乙是动滑轮，使用时可以省力 C.甲是定滑轮，使用时可以省力 D.乙是定滑轮，使用时不能省力 基 3.〔上海市〕关于杠杆，下列说法中正确的是 A.杠杆一定是一根直的硬棒 B.力臂一定在杠杆上 识巩固练 C.从支点到动力作用线的距离叫做动力臂 D.作用在杠杆上的动力和阻力的方向一定相反 4.用如图所示的滑轮组匀速提升20N的重物，绳子自由端的拉力是15N,2s内绳子的自由 端移动了6m,不计绳重、轮与轴之间的摩擦，下列说法正确的是 A.2s内，物体升高了2m B.物体移动的速度为3ms C.动滑轮重5N D.若使用该滑轮组匀速提升10N的重物，绳子自由端的拉力F为10N 5.如图所示，质量不计的木板AB处于水平位置平衡，且可绕0点无摩擦转动，OA=0.2m, OB=0.5m,在A端挂体积为1dm'、重6N的正方体甲。另一重3N的小滑块乙在水平拉 力作用下，以0.1ms的速度从0点匀速向右滑动，则 A.使杠杆顺时针转动的力是小滑块乙的重力 B.4s时杠杆A端受到的拉力比2s时增加了2N C.2s时甲对水平地面的压强为600Pa 771777771T777777777771771777 D.4s后杠杆B端开始下降 河北专版物理八年级下册教科 25 二、填空题（每空1分，共10分） 6.跨学科整合如图是人的手臂骨骼与肌肉的生理结构示意图，实质上可将手臂看成一个 杠杆。当手中托着物体静止时，物体对手的压力可看作杠杆的阻力，肱二头肌收缩产生 的力可看作杠杆的 ,肘部O点可看作杠杆的 ,使用它 (选填“能” 或“不能”)省距离。 肱二头肌 B 桡骨 立古重物 0g 尺骨 第6题图 第7题图 第8题图 7.如图所示，OAB为一可绕0点自由转动的轻质杠杆，OA垂直于AB,且OA长度为4cm,AB 长度为3cm,在OA中点C处挂一质量为1kg的物块，要求在端点B处施加一个最小的力 F,使杠杆在图示位置平衡，则力F的力臂应是 cm,最小的力F是 N。 (g取10Ng) 8.〔唐山市路南区〕如图所示，轻质杠杆OA中点悬挂重为60N的物体，在A端施加一竖直向 基 上的力F,杠杆在水平位置平衡，则力F的大小是 N。若保持F的方向始终与杠 知 杆垂直，则将杠杆从A位置匀速提升到B位置的过程中，力F将 (选填“变大” 巩固练 “变小”或“不变”)。 9.〔秦皇岛市海港区)如图所示，用200N的水平拉力F拉动物体A以0.5m/s 的速度在水平面上匀速直线运动，若物体A对滑轮C的拉力为120N, 不计滑轮重、绳重与机械摩擦，则物体A所受合力为 N,物体 B受到绳子的拉力为 N,物体B运动的速度为 m/s 三、作图与实验探究题（每图2分，每空1分，共9分） 10.选材新风向中华优秀传统文化如图甲，中医药文化进校园活动中，学生正使用杆秤称量 药材质量，图乙是其简化图。请在图乙中画出秤砣绳对秤杆拉力F,的力臂L,和秤钩对 秤杆的拉力F,的示意图。 秤钩 △F 秤砣 第10题图 第11题图 11.利用滑轮组提升物体，请用笔画线代替绳子，在图中画出最省力的绳子绕法。 26 河北专版物理入年级下册教科 12.〔保定市〕在探究“杠杆平衡条件"的实验中： /m 图1 图2 图3 图4 (1)小丽把杠杆支在支架上，若杠杆左端下沉，可调节左端的平衡螺母向 端移 动，使杠杆在水平位置平衡。 (2)如图1所示，在杠杆右边B处挂两个相同的钩码，要使杠杆仍在水平位置平衡，应在 杠杆左边A处挂 个相同的钩码。 (3)如图2所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，杠杆仍 然在水平位置平衡，弹簧测力计的拉力F (选填“变大”“不变”或“变小”)。 (4)探究过程中，在杠杆左端某一固定位置挂一个重力G=2.5N的物体，在杠杆右端不同 位置处施加不同的竖直向下的力F,保证杠杆处于水平平衡状态（如图3）。根据多次测量 的FL数据，画出F和的图线如图4，由图可得出杠杆平衡的条件是F与L成 比：根据杠杆平衡条件，可求出重力G的力臂是 基 mo 四、计算应用题（共6分） 识 13.教材P72图11-1-2改编如图所示是人们用木棒撬石块的示意图。撬石块有两种方法： 第一种是以B点为支点，在C点用与棒垂直的力F,向下撬：第二种是以A点为支点，在C点 练 用与棒垂直的力F,向上撬（木棒自重不计）。
